ГОСТ Р ИСО 5797-2010 Суда и морские технологии Окна и бортовые иллюминаторы для огнестойких конструкций

Автор: | 17.02.2015

ГОСТ Р ИСО 5797-2010

Группа Д46


НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


Суда и морские технологии

ОКНА И БОРТОВЫЕ ИЛЛЮМИНАТОРЫ ДЛЯ ОГНЕСТОЙКИХ КОНСТРУКЦИЙ

Ships and marine technology. Windows and side scuttles for fire-resistant constructions

ОКС 47.020.10

    47.020.90

ОКП 74 4352

Дата введения 2011-01-01



Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н.Крылова" на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 5 "Судостроение"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2010 г. N 200-ст

4  Настоящий стандарт идентичен международному стандарту ИСО 5797:2004* "Суда и морские технологии. Окна и бортовые иллюминаторы для огнестойких конструкций" (ISO 5797:2004 "Shipbuilding and marine technology — Windows and side scuttles for fire-resistant constructions").

________________

*  Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке. — Примечание изготовителя базы данных.



При  применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в приложении ДА

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок — в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт устанавливает требования к окнам, прямоугольным и круглым иллюминаторам для огнестойких конструкций перекрытий классов "А" и "В" в соответствии с Международным кодексом применения процедур испытаний на огнестойкость (FTP Code) [Резолюция ИМО А 754 (18)], к стеклам и рамам для окон, прямоугольных и круглых иллюминаторов, испытаниям и маркировке окон и бортовых иллюминаторов.

Примечание  — Перекрытия класса "В" требуются только во внутренних помещениях.

     2 Нормативные ссылки

В  настоящем стандарте использованы нормативные ссылки на следующие стандарты*:

_______________

*  Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

ИСО  614 Судостроение и морские сооружения. Закаленные безопасные стекла для прямоугольных окон и бортовых иллюминаторов. Метод неразрушающего контроля с помощью кернера

ISO  614 Shipbuilding and marine structure — Toughened safety glass panes for rectangular windows and side scuttles — Punch method of non-destructive strength testing

ИСО  1751 Судостроение и морские сооружения. Судовые бортовые иллюминаторы

ISO  1751 Shipbuilding and marine structures — Ship’s side scuttles

ИСО  3903 Судостроение и морские сооружения. Судовые обычные прямоугольные окна

ISO  3903 Shipbuilding and marine structures — Ship’s ordinary rectangular windows

ИСО  5779 Судостроение. Иллюминаторы прямоугольные. Расположение

ISO  5779 Shipbuilding — Ordinary rectangular windows — Positioning

ИСО  5780 Судостроение. Иллюминаторы круглые. Расположение

ISO  5780 Shipbuilding — Ship’s side scuttles — Positioning

ИСО  21005 Суда и морские технологии. Термически закаленные небьющиеся стекла для окон и бортовых иллюминаторов

ISO  21005 Ships and marine technology — Thermally toughened safety-glass panes for windows and side scuttles

ИМО/КБМ  Резолюция 61(67) Международный кодекс применения процедур испытаний на огнестойкость (FTP Code), принятый в 1998 г.

IMO/MSC  Resolution 61(67), International Code for Application of Fire Test Procedures (FTR Code) adopted 1998

ИМО  Резолюция A 754 (18) Рекомендации по испытаниям на огнестойкость для перекрытий классов "А", "В" и "F", принятые 4 ноября 1993 г.

IMO  Resolution А 754 (18), Recommendation on fire resistance tests for "A", "B" and "F" class divisions, adopted 4 November 1993

     3 Классификация

Окна  и бортовые иллюминаторы для огнестойких конструкций в соответствии с настоящим стандартом должны отвечать требованиям Международного кодекса применения процедур испытаний на огнестойкость (FTP Code), которые предъявляются к окнам и бортовым иллюминаторам для перекрытий классов "А" (А-0, А-15, А-30, А-60) и "В" (В-0, В-15, В-30) в соответствии с документом СОЛАС 74 (Международная конвенция по охране человеческой жизни на море 1974 г.), Глава II-2, Правило 3.

     4 Стекла

4.1  Компоновка

Стекла  для окон, прямоугольных и круглых иллюминаторов должны быть изготовлены как минимум из одного термически закаленного безопасного стекла по ИСО 21005 соответствующей толщины и выдерживать расчетное давление в месте установки судовых окон и бортовых иллюминаторов в соответствии с ИСО 5779 и ИСО 5780. Типы стекол описаны в 4.2 и показаны на рисунке 1.

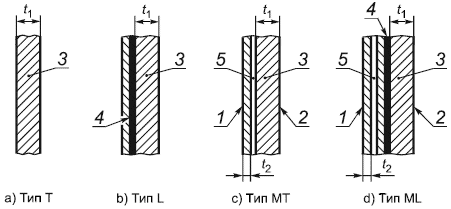

1 — внутренняя поверхность; 2 — наружная поверхность (омываемая морем); 3 — термически закаленное безопасное стекло (основное стекло); 4 — прослойка; 5 — зазор; — толщина основного стекла; — толщина дополнительного стекла



Рисунок 1 — Типы стекол

4.2  Типы

Для  окон, прямоугольных и круглых иллюминаторов применяют следующие типы стекол:

—  тип Т — однослойное: одно термически закаленное безопасное стекло;

—  тип L — многослойное: два или более стекол, склеенные вместе клейкой прослойкой;

—  типы МТ и ML — разделенные: два или более стекол, разделенные промежутком, заполненным неклейким веществом, таким как газ, гель и т.п.

Допускается  применять и другие типы стекол, если они соответствуют требованиям настоящего стандарта.

4.3  Размеры

4.3.1  Размеры, кромки, параллельность, плоскостность и допуски для каждого составляющего стекла композиции должны соответствовать ИСО 21005.

4.3.2  Толщина основного стекла является определяющей толщиной. Минимальные значения толщины должны быть не менее установленных в ИСО 21005 в зависимости от типа и номинальных размеров окон и иллюминаторов.

4.3.3  Значения толщин других стекол, составляющих стекла типов L, МТ и ML, устанавливает изготовитель.

     5 Конструкция рамы

Рама  должна быть сконструирована так, чтобы целостность переборки, в которой она устанавливается, сохранялась при проведении испытаний в соответствии с Международным кодексом применения процедур испытаний на огнестойкость.

Минимальные  требования, рекомендуемые материалы и конструкции для круглых и прямоугольных иллюминаторов и окон представлены в ИСО 1751 и ИСО 3903 соответственно.

     6 Испытания

6.1  Общие положения

Проводят  испытания, предусмотренные ИСО 614, ИСО 1751 и ИСО 3903.

6.2  Испытания опытного образца

6.2.1  Испытания на огнестойкость проводят для каждого опытного образца полностью собранного окна или иллюминатора.

6.2.2  Изготовитель испытывает опытный образец в испытательной лаборатории, признанной Российским Морским Регистром Судоходства.

6.2.3  Каждое испытание проводят в соответствии с Резолюцией ИМО/КБМ 61(67), приложение 1, часть 3, с использованием окон или иллюминаторов максимальных номинальных размеров (по ширине и высоте) и с использованием основных стекол минимальной толщины.

     7 Отчет об испытаниях

Отчет  об испытаниях должен соответствовать Резолюции ИМО/КБМ 61(67), приложение 1, часть 3.

     8 Маркировка

8.1  Окна и иллюминаторы для огнестойких конструкций маркируют в соответствии с ИСО 1751 и ИСО 3903 с указанием класса огнестойкости.

8.2  Основное стекло маркируют в соответствии с ИСО 614. Собранное оконное стекло в огнестойкой компоновке маркируют с указанием следующих дополнительных обозначений, читаемых изнутри помещения и наносимых вдоль боковых сторон и в нижнем углу маркировочного треугольника:

—  слово "FIRE-PROOF" ("ОГНЕСТОЙКОЕ") и/или слово "ANTI-FEU" ("ОГНЕСТОЙКОЕ");

—  типа огнестойкости ("А-0", "А-15", "А-30", "А-60", "В-0", "В-15", "В-30");

—  слово "INSIDE" ("ВНУТРЕННЯЯ СТОРОНА") и/или слово "" ("ВНУТРЕННЯЯ СТОРОНА") в случае асимметричных композиций.

Примечание  — Под словом "inside" не подразумевают сторону окна или иллюминатора, подвергаемую воздействию огня. Например, в случае танкеров воздействию огня подвергается их наружная сторона.

Окна,  испытуемые водой из шланга, допускается маркировать буквами "HS", стоящими после класса огнестойкости.

Пример  маркировки прозрачного термически закаленного безопасного стекла с основным стеклом толщиной 15 мм, имеющего тип огнестойкости "А-60", приведен на рисунке 2.




Рисунок 2 — Пример маркировки





     9 Обозначение

Круглые  иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 1751 с указанием класса огнестойкости.

Окна  и прямоугольные иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 3903.

Приложение ДА

(справочное)



Соответствие ссылочных международных стандартов национальным стандартам Российской Федерации

Таблица ДА.1




Обозначение ссылочного международного стандарта


Степень соответствия


Обозначение соответствующего национального стандарта


ИСО 614:1989


IDT


ГОСТ Р ИСО 614-2007 "Судостроение и морские конструкции. Стекла закаленные безопасные для окон и бортовых иллюминаторов. Неразрушающие испытания прочности методом штампа"


ИСО 1751:1993


*

ИСО 3903:1993


*

ИСО 5779:1987


MOD


ГОСТ Р 52694-2006 (ИСО 5779:1987) "Судостроение. Иллюминаторы прямоугольные. Расположение"


ИСО 5780:1987


MOD


ГОСТ Р 52695-2006 (ИСО 5780:1987) "Судостроение. Иллюминаторы круглые. Расположение"


ИСО 21005:2004


*


* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.



Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:



— IDT — идентичные стандарты;



— MOD — модифицированные стандарты.




Электронный текст документа

подготовлен ЗАО "Кодекс" и сверен по:

официальное издание

М.: Стандартинформ, 2010
