ГОСТ Р 53846.1-2010
Группа Д92
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БУТЫЛКИ СТЕКЛЯННЫЕ. ВЕНЧИКИ ГОРЛОВИН
Типы и размеры
Часть 1
Венчик типа КПМ-30
Glass bottles. Neck finishes. Types and dimensions. Part 1. Finish of КРМ-30 type
ОКС 55.100
ОКП 59 8700
Дата введения 2011-01-01
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Рабочей группой, состоящей из Общества с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт") и Общества с ограниченной ответственностью "Центр стандартизации испытаний "Продмаштест" (ООО "ЦСИ "Продмаштест")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 74 "Стеклянная тара и посуда"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2010 г. N 178-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений испанского национального стандарта УНЕ 126407:2005 "Стеклянная тара. Горловины. Профили горловин под колпачки, предотвращающие повторное наполнение" (UNE 126407:2005 "Envases de vidrio. Bocas. Perfiles de boca para cierre con
irrellenable". NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок — в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на модифицированный венчик типа КПМ-30 горловины стеклянной бутылки под винтовые колпачки с дозирующим устройством, предотвращающим повторное наполнение бутылки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51214-98 Средства укупорочные. Общие положения по безопасности, маркировке и правилам приемки
ГОСТ Р 51958-2002 Средства укупорочные полимерные. Общие технические условия
ГОСТ Р 53128-2008 Средства укупорочные. Термины и определения
ГОСТ 17527-2003 Упаковка. Термины и определения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 51214, ГОСТ Р 53128, ГОСТ Р 51958, ГОСТ 17527, а также следующие термины с соответствующими определениями:
3.1 венчик под колпачок с дозирующим устройством, предотвращающим повторное наполнение: Венчик, имеющий шипы противоскольжения (см. 3.2), предназначенный для винтового колпачка с дозирующим устройством, предотвращающим повторное наполнение бутылки, так как при первом вскрытии у колпачка появляются нарушения его целостности, что гарантирует защиту от фальсификации.
3.2 шипы противоскольжения: Выступы, расположенные на внешней стороне венчика, предотвращающие вращение колпачка.
4 Основные параметры и размеры венчика КПМ-30 под колпачки различной высоты
4.1 Основные параметры и размеры венчика КПМ-30 под колпачки высотой 47, 55, 59, 61, 65, 75 мм должны соответствовать рисункам А.1-А.6 (приложение А) соответственно.
4.2 Шины противоскольжения в количестве 10 шт. располагаются на внешней стороне венчика горловины. Шипы противоскольжения показаны на рисунке А.7 (приложение А).
4.3 Допускается наличие шипов противоскольжения в количестве 8 шт. Допустимые шипы противоскольжения показаны на рисунке А.8 (приложение А).
4.4 Разрез венчика горловины показан на рисунке А.9 (приложение А).
4.5 Основные размеры шипов противоскольжения и венчика горловины должны соответствовать рисункам А.7, А.8, А.9 (приложение А) соответственно.
4.6 К контролируемым размерам венчика горловины относят:
— наружный диаметр венчика горловины — (29,4±0,3) мм;
— наружный диаметр венчика горловины, измеряемый по шипам противоскольжения, — (30,4±0,3) мм;
— внутренний диаметр горловины — (19,0±0,3) мм на глубине до 4 мм от торца венчика;
— внутренний диаметр в остальной части горловины — не менее 18,0 мм;
— высота укупорочного кольца венчика — (5,0±0,2) мм.
Остальные размеры даны для изготовления формовых комплектов.
5 Условное обозначение
5.1 Условное обозначение венчика горловины при заказе бутылок должно содержать:
— тип венчика горловины;
— высоту колпачка;
— обозначение настоящего стандарта.
Пример условного обозначения:
Венчик типа КПМ-30 под колпачок высотой 47 мм:
Венчик КПМ-30(Н47) ГОСТ Р 53846.1-2010
Приложение А
(обязательное)
Венчики под колпачки с дозирующим устройством
_______________
* Регламентирует изготовитель.

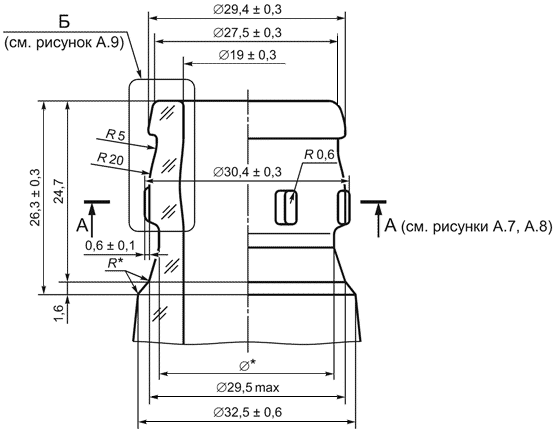

Рисунок А.1 — Венчик КПМ-30 под колпачок высотой 47 мм
_______________
* Регламентирует изготовитель.
Рисунок А.2 — Венчик КПМ-30 под колпачок высотой 55 мм
_______________
* Регламентирует изготовитель.
Рисунок А.3 — Венчик КПМ-30 под колпачок высотой 59 мм
_______________
* Регламентирует изготовитель.
Рисунок А.4 — Венчик КПМ-30 под колпачок высотой 61 мм
_______________
* Регламентирует изготовитель.
Рисунок А.5 — Венчик КПМ-30 под колпачок высотой 65 мм
_______________
* Регламентирует изготовитель.
Рисунок А.6 — Венчик КПМ-30 под колпачок высотой 75 мм
А-А
(см. рисунки А.1-А.6)
Рисунок А.7 — Шипы противоскольжения в соответствии с 4.2
Рисунок А.8 — Допустимые шипы противоскольжения в соответствии с 4.3
Б
(см. рисунки А.1-А.6)
_______________
* Регламентирует изготовитель.
Рисунок А.9 — Разрез венчика КПМ-30
