ГОСТ 18853-73
Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВОРОТА ДЕРЕВЯННЫЕ РАСПАШНЫЕ ДЛЯ
ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ
Технические условия
Swing wooden gates for industrial buildings and structures.
Specifications
Дата введения 1974-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
Всесоюзным проектным и научно-исследовательским институтом типового и экспериментального проектирования сельскохозяйственных производственных комплексов и предприятий биологической промышленности (Гипронисельхоз) Министерства сельского хозяйства СССР
Центральным научно-исследовательским и проектным институтом по планировке и застройке сельских населенных мест и жилищно-гражданскому строительству на селе (ЦНИИЭПграждансельстрой) Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
И.М.Беркович, И.А.Колодный, Л.Н.Крейндлин (руководители темы), Н.П.Птицын, Г.В.Левушкин
ВНЕСЕН Министерством сельского хозяйства СССР
2. ВВЕДЕН ВПЕРВЫЕ
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29.05.73 N 79
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|
|
| Обозначение НТД, на который дана ссылка
| Номер пункта
|
| ГОСТ 515-77
| 1.3
|
| ГОСТ 3916.1-89
| 2.2
|
| ГОСТ 3916.2-89
| 2.2
|
| ГОСТ 4598-86
| 1.3, 2.4
|
| ГОСТ 5088-94
| 2.17
|
| ГОСТ 6009-74
| 1.3
|
| ГОСТ 7016-82
| 2.12
|
| ГОСТ 7338-90
| 1.3
|
| ГОСТ 7798-70
| 2.15
|
| ГОСТ 8273-75
| 1.3
|
| ГОСТ 8486-86
| 2.5, 2.6
|
| ГОСТ 9330-76
| 2.1, 2.8
|
| ГОСТ 14918-80
| 1.3
|
| ГОСТ 15612-85
| 3.6
|
| ГОСТ 15613.1-84
| 3.5
|
| ГОСТ 15613.4-78
| 3.5
|
| ГОСТ 16588-91
| 3.4
|
| ГОСТ 17005-82
| 3.5
|
| ГОСТ 24404-80
| 2.13
|
5. ПЕРЕИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1984 г. (ИУС 10-84)
Настоящий стандарт распространяется на деревянные распашные ворота для зданий и сооружений сельскохозяйственных и промышленных предприятий с размерами по ширине и высоте не более 3 м.
Стандарт не распространяется на ворота специального назначения.
(Измененная редакция, Изм. N 1).
1. ТИПЫ И РАЗМЕРЫ
1.1. Ворота деревянные распашные подразделяют на глухие и с калиткой.
Ворота состоят из левого и правого полотен.
Калитка в воротах должна быть в правом полотне.
Открывание ворот и калиток должно быть наружу, только правое, с притвором в четверть.
1.2. Размеры ворот должны соответствовать указанным на черт.1 и в табл.1.
1.3. Общий вид ворот, форма и размеры сечений деталей ворот, а также размер зазора в притворе калитки должны соответствовать указанным на четр.2-4.
1.2, 1.3. (Измененная редакция, Изм. N 1).

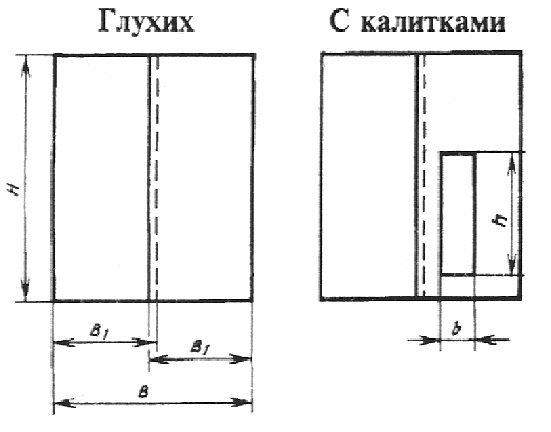

Схемы ворот
Черт.1
Таблица 1
мм
———————————————————————
¦Типоразмер¦ В ¦ Н ¦ В(1) ¦ b ¦ h ¦
¦ ворот ¦ ¦ ¦ ¦ ¦ ¦
+——————————————————————+
ВРГ30-30 2950 2900 1480 — —
ВРГ30-27 2950 2600 1480 — —
ВРГ24-24 2350 2300 1180 — —
ВРК30-30 2950 2900 1480 800 1800
ВРК30-27 2950 2600 1480 800 1800
1.4. (Исключен, Изм. N 1).
1.5. Предельные отклонения от размеров полотен ворот, калиток и деталей каркаса указаны в табл.2.
Таблица 2
+——————————————————————+
¦Наименование элементов¦ Пред. откл., мм ¦
¦ ворот +——————————————-¦
¦ ¦ по высоте ¦ по ширине ¦ по толщине ¦
+——————————————————————+
1. Полотна ворот ±3 ±3 ±2
2. Калитки ±2 ±2 ±1
3. Детали каркаса — ±2 ±1
1.6. (Исключен, Изм. N 1).
1.7. Все размеры на чертежах приведены для неокрашенных деталей и изделий.
Общий вид ворот
Глухих
С калиткой
Сечения элементов приведены на черт.3 и 4.
Черт.2
1.8. Условное обозначение ворот должно состоять из букв ВР (ворота распашные), Г (глухие) или К (с калиткой), двух чисел (через тире), означающих ширину и высоту проема в дециметрах, буквы Н для неутепленных ворот и обозначения настоящего стандарта.
Форма и размеры сечений деталей ворот с глухими полотнами
1 — листовая техническая резина толщиной 3 мм по ГОСТ 7338;
2, 3 — наружная и внутренняя обшивка; 4 — оберточная бумага по ГОСТ 8273;
5 — упаковочная битумная бумага по ГОСТ 515; 6 — ДВП по ГОСТ 4598;
7 — тонколистовая оцинкованная сталь по ГОСТ 14918;
8 — стальная лента 20х2 мм по ГОСТ 6009; 9 — нащельник
Черт.3
Примечание. Уплотнения притворов должны выполняться с обеих сторон полотна.
Форма и размеры сечений деталей ворот с калиткой
Черт.4
Примечание. Уплотнения притворов калитки должны выполняться в соответствии с узлом 1 на черт.3.
Пример условного обозначения
ворот распашных глухих шириной 30 и высотой 27 дм:
ВРГ30-27 ГОСТ 18853-73
То же, ворот с калиткой: ВРК30-27 ГОСТ 18853-73
То же, ворот неутепленных: ВРК30-27 Н ГОСТ 18853-73
(Измененная редакция, Изм. N 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Полотна ворот и калиток состоят из деревянных каркасов, обшитых с двух сторон по вертикали строгаными досками толщиной 16 мм и шириной от 50 до 120 мм, соединенными между собой по кромке в четверть или паз и гребень по ГОСТ 9330.
Ширина досок обшивки в комплекте ворот, состоящем из левого и правого полотен, должна быть одинаковой.
2.2. Допускается обшивка каркасов полотен ворот и калиток березовой фанерой марки ФСФ толщиной 6 мм не ниже сорта В/ВВ по ГОСТ 3916.1 или ГОСТ 3916.2.
Фанеру к каркасу полотен ворот крепят на клеях повышенной водостойкости и прижимают гвоздями длиной не менее 50 мм, располагаемыми на расстоянии 150-200 мм друг от друга.
На каждой стороне полотна должно быть более одного соединения листов фанеры. Соединения следует располагать на бруске каркаса.
2.3. Каркасы полотен ворот и калиток обшивают досками со стороны помещения по слою упаковочной битумной бумаги, а с наружной стороны — по слою оберточной бумаги (масса 1 кв.м бумаги не должна быть менее 70 г).
Доски обшивки крепят к каркасам полотен ворот и калиток гвоздями длиной не менее 50 мм.
2.4. Между обшивками, внутри каркаса полотен ворот и калиток укладывают утеплитель, как указано на черт.3 и 4.
В качестве утеплителя применяют изоляционные ДВП толщиной 12 мм по ГОСТ 4598.
Допускается применение и других теплоизоляционных материалов при условии отсутствия их усадки при ударах и сотрясениях ворот.
По требованию потребителей допускается изготовление неутепленных ворот с односторонней обшивкой.
Допускается заполнение утеплителем всей воздушной полости между обшивками.
(Измененная редакция, Изм. N 1).
2.5. Детали полотен ворот и калиток должны изготовляться из пиломатериалов хвойных пород не ниже 3-го сорта по ГОСТ 8486.
На лицевых поверхностях изделий обзол не допускается.
На нелицевых поверхностях изделий обзол должен быть очищен от коры и луба.
2.6. Сучки частично сросшиеся, несросшиеся, загнившие, гнилые табачные, а также смоляные кармашки в деталях обшивки должны быть плотно (на клее повышенной водостойкости) заделаны пробками или планками, а червоточины, отщепы и выколы — синтетическими замазками.
Размеры пробок не должны превышать размеров сучков, допускаемых для пиломатериалов 3-го сорта по ГОСТ 8486.
2.7. Влажность древесины деталей полотен ворот не должна быть более 18 абс. %.
Влажность древесины заделок должна быть на 2-3 абс. % ниже влажности древесины деталей.
2.8. Детали ворот могут изготовляться клееными по сечению и длине на клеях повышенной водостойкости. Соединения по длине должны быть выполнены на зубчатый шип по ГОСТ 9330.
Прочность клеевых соединений должна быть не менее, кгс/кв.см:
на скалывание вдоль волокон ………………………….. 60
на изгиб деталей, склеенных на зубчатый шип …………… 150
Предприятие-изготовитель обязано проверить прочность клеевых соединений не реже одного раза в месяц и при получении каждой новой партии клея.
2.9. Угловые соединения брусков каркасов полотен ворот и калиток должны быть выполнены на двойные открытые сквозные шипы; соединения горизонтальных и вертикальных брусков, образующих притвор калитки, — на серединный сквозный одинарный шип.
Каркасы полотен ворот и калиток собирают на клеях повышенной водостойкости с креплением нагелями.
Провесы в местах соединений брусков каркасов не должны превышать ±0,5 мм.
Бруски под обшивку следует крепить гвоздями к брускам каркаса.
2.10. Нащельники следует устанавливать на клеях повышенной водостойкости и прикреплять шурупами, имеющими антикоррозионное покрытие, с шагом 250 мм.
2.11. Изделия и их элементы должны иметь правильную геометрическую форму.
Отклонение от прямолинейности деталей не должно быть более 2 мм по всей длине. Отклонение от плоскостности полотен и калиток не должно быть более 3 мм по всей их поверхности.
2.12. Шероховатость лицевых поверхностей обшивки не должна быть более Rm 320 мкм, брусков каркаса — Rm 500 мкм по ГОСТ 7016.
2.13. Поверхности ворот должны иметь защитно-декоративное покрытие атмосферостойкими лакокрасочными материалами и соответствовать требованиям V класса по ГОСТ 24404. Допускается по согласованию изготовителя с потребителем поставка ворот с огрунтованными полотнами.
2.11-2.13. (Измененная редакция, Изм. N 1).
2.14. Форма и размеры металлических накладок и навесов должны соответствовать указанным на черт.5-7.
2.15. Крепление металлических накладок и навесов к полотнам ворот должно производиться, как указано на черт.8 и 9.
2.16. Накладки и навесы для установки их на полотна ворот должны иметь антикоррозионное покрытие. Допускается окраска их масляной краской за два раза.
2.17. Калитка должна быть навешена на две петли типа ПН1-130 по ГОСТ 5088. Петли устанавливают на расстоянии 200 мм от верха и низа полотна калитки.
2.18. Нижняя часть ворот должна быть защищена с обеих сторон полосами из оцинкованной стали толщиной 0,5-1,0 мм на высоту 250-300 мм.
2.19. Ворота должны поставляться предприятием-изготовителем в комплекте, состоящем из левого и правого полотен с прикрепленными к ним металлическими навесами и накладками, с навешенными на петли калитками и резиновыми уплотнителями притворов.
Детали навесов, привариваемые к закладным деталям при заполнении проемов, должны быть упакованы в тару и поставлены заказчику в комплекте с изделиями.
(Измененная редакция, Изм. N 1).
2.20. (Исключен, Изм. N 1).
2.21. Примеры установки ворот в железобетонных и кирпичных стенах приведены в приложениях 1 и 2.
(Измененная редакция, Изм. N 1).
2.22. Ворота должны быть поштучно приняты отделом технического контроля предприятия-изготовителя.
2.23. Навесы, гвозди, шурупы, болты и другие крепежные изделия должны иметь антикоррозионное покрытие.
(Введен дополнительно, Изм. N 1).
3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИЙ
3.1. Ворота принимают партиями. Объем партии устанавливают по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. N 1).
3.2. Для контрольной проверки потребителем качества ворот от каждой партии отбирают 3% ворот, но не менее 2 шт.
Если в результате проверки ворота не будут соответствовать хотя бы одному из требований настоящего стандарта, производят поштучно приемку ворот.
3.3. Размеры, отклонения от формы проверяют с погрешностью до 1 мм металлическим измерительным инструментом; качество покрытия проверяют визуально; требования к материалам — по НТД, определяющей их качество.
(Измененная редакция, Изм. N 1).
3.4. Влажность древесины ворот определяют по ГОСТ 16588 или влагомером.
3.5. Прочность клеевых соединений ворот проверяют по ГОСТ 15613.1 и ГОСТ 15613.4, водостойкость — по ГОСТ 17005.
3.6. Шероховатость лицевых поверхностей ворот определяют по ГОСТ 15612.
3.7. (Исключен, Изм. N 1).
Форма и размеры стальных накладок и навесов
а) общий вид стальных накладок с навесами
1 — деталь 1; 2 — деталь 2
Примечания:
1. Стальные накладки приведены на черт.6.
2. Детали 1 и 2 приведены на черт.7.
Черт.5
б) стальные накладки
Примечания:
1. Накладки выполняют из стали толщиной 8 мм.
На черт.5 и 6 стальные накладки и навесы показаны для левого полотна ворот; для правого полотна изображение — обратно чертежу (зеркальное).
Черт.6
в) детали навесов
Деталь 1 Деталь 2
Примечание. Деталь 1 приваривают к закладной детали колонны или стены, деталь 2 — к металлическим накладкам полотен ворот
Черт.7
4. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
4.1. На боковой кромке каждого изделия должны быть несмываемой краской нанесены: товарный знак предприятия-изготовителя, адрес предприятия-изготовителя, условное обозначение ворот, масса и дата выпуска изделия.
(Измененная редакция, Изм. N 1).
4.2. Ворота должны быть рассортированы по маркам и храниться в закрытом складе установленными на ребро, в вертикальном положении.
4.3. При хранении и транспортировании ворот должны быть приняты меры к предохранению их от механических повреждений, увлажнения и загрязнения.
Крепление металлических накладок и навесов
а) в глухих полотнах
Черт.8
б) в полотнах с калиткой
1 — болты М12х120 по ГОСТ 7798
Черт.9
Приложение 1
Справочное
Пример установки ворот в проемах с железобетонным каркасом
1 — железобетонный каркас; 2 — полотно ворот; 3 — уголок 150х100х10;
4 — уголок обрамления 45х45х5.
Приложение 2
Справочное
Пример крепления обрамления проемов ворот
к кирпичной стене
1 — железобетонная перемычка по проекту; 2 — закладная деталь перемычки; 3 — деталь 1;
4 — уголок обрамления 45х45х5; 5 — закладная деталь
Деталь 1 приведена на черт.7
