ГОСТ 21.110-95
Группа Ж01
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
ПРАВИЛА ВЫПОЛНЕНИЯ СПЕЦИФИКАЦИИ ОБОРУДОВАНИЯ,
ИЗДЕЛИЙ И МАТЕРИАЛОВ
System of building design documents.
Rules of developing specifications for equipment, products and materials
МКС 01.110
91.010.30
ОКСТУ 0021
Дата введения 1995-06-01
Предисловие
1 РАЗРАБОТАН Государственным предприятием — Центром методологии, нормирования и стандартизации в строительстве (ГП ЦНС), Государственным проектным и конструкторским институтом Проектмонтажавтоматика и Государственным проектным, конструкторским и научно-исследовательским институтом СантехНИИпроект
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 19 апреля 1995 года
За принятие стандарта проголосовали:
|
|
|
| Наименование государства
| Наименование органа государственного управления строительством
|
|
|
| Республика Казахстан
| Минстрой Республики Казахстан
|
| Кыргызская Республика
| Госстрой Кыргызской Республики
|
| Республика Молдова
| Минархстрой Республики Молдова
|
| Российская Федерация
| Минстрой России
|
| Республика Таджикистан
| Госстрой Республики Таджикистан
|
| Республика Узбекистан
| Госкомархитектстрой Республики Узбекистан
|
| Украина
| Госстрой Украины
|
3 ВВЕДЕН В ДЕЙСТВИЕ Постановлением Минстроя России от 05.06.95 N 18-55 в качестве государственного стандарта Российской Федерации с 1 июня 1995 года
4 ВЗАМЕН ГОСТ 21.109-80, ГОСТ 21.110-82 и ГОСТ 21.111-84
5 ПЕРЕИЗДАНИЕ. Июль 2003 года
1 Область применения
Настоящий стандарт устанавливает требования к выполнению спецификации оборудования, изделий и материалов к основным комплектам рабочих чертежей зданий и сооружений различного назначения.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 21.101-93* Система проектной документации для строительства. Основные требования к проектной и рабочей документации.
_______________
* На территории Российской Федерации действует ГОСТ 21.101-97. — Примечание "КОДЕКС".
3 Определения
В настоящем стандарте применяют следующий термин.
Спецификация оборудования, изделий и материалов — текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства.
4 Выполнение спецификации оборудования, изделий и материалов
4.1 Спецификацию оборудования, изделий и материалов (далее — Спецификация) составляют по форме 1 ко всем основным комплектам рабочих чертежей (кроме основных комплектов рабочих чертежей строительных конструкций).
4.2 В Спецификацию включают все оборудование, изделия и материалы, предусмотренные рабочими чертежами соответствующего основного комплекта.
4.3 Спецификацию, как правило, составляют по разделам (подразделам), состав которых и последовательность записи в них оборудования, изделий и материалов устанавливаются соответствующими стандартами Системы проектной документации для строительств (СПДС).
Наименование каждого раздела (подраздела) записывают в виде заголовка в графе 2 и подчеркивают.
4.4 В Спецификацию не включают отдельные виды изделий и материалы, номенклатуру и количество которых определяет строительно-монтажная организация, исходя из действующих технологических и производственных норм.
4.5 В Спецификации указывают:
— в графе 1 — позиционные обозначения оборудования, изделия, предусмотренные рабочими чертежами соответствующего основного комплекта;
— в графе 2 — наименование оборудования, изделия, материала, их техническую характеристику в соответствии с требованиями стандартов, технических условий и другой технической документации, а также другие необходимые сведения. При записи материала указывают его условное обозначение, установленное в стандарте или другом нормативном документе;
— в графе 3 — тип, марку оборудования, изделия, обозначение стандарта, технических условий или другого документа, а также обозначение опросного листа;
— в графе 4 — код оборудования, изделия, материала по классификатору продукции;
— в графе 5 — наименование завода — изготовителя оборудования (для импортного оборудования — страну, фирму);
— в графе 6 — обозначение единицы измерения;
— в графе 7 — количество оборудования, изделий, материалов;
— в графе 8 — массу единицы оборудования, изделия в килограммах. Допускается для тяжелого оборудования указывать массу в тоннах. Для оборудования (массой до 25 кг), не требующего при монтаже применения подъемно-транспортных средств, графу допускается не заполнять;
— в графе 9 — дополнительные сведения.
4.6 В Спецификации, при записи оборудования и изделий индивидуального изготовления, графы 4 и 5 не заполняют, а в графе 8 указывают ориентировочную массу единицы оборудования.
4.7 Спецификацию оборудования, изделий и материалов оформляют в качестве самостоятельного документа, которому присваивают обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101 и, через точку, шифра С.
Пример — 2345-11-ТХ.С, 2345-11-ОВ.С, 2345-11-АТХ.С.
4.8 Первым листом Спецификации является титульный лист, выполняемый по форме 2.
Допускается титульный лист не выполнять. В этом случае на первом листе Спецификации вместо основной надписи по форме 5 выполняют основную надпись по форме 3 ГОСТ 21.101.
4.9 Спецификацию оборудования, изделий и материалов включают в ведомость ссылочных и прилагаемых документов (форма 2 ГОСТ 21.101), в раздел "Прилагаемые документы" и выдают заказчику в количестве, установленном для рабочих чертежей.

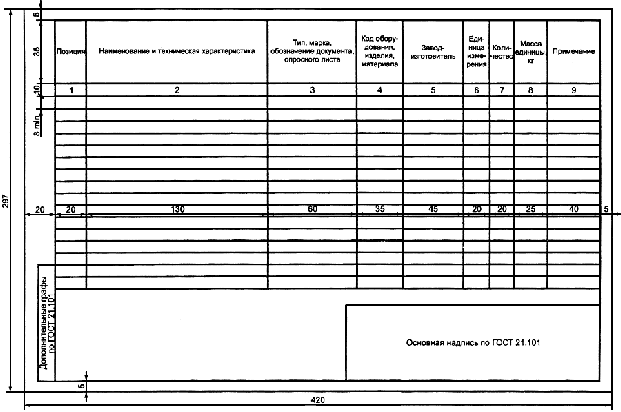

Форма 1

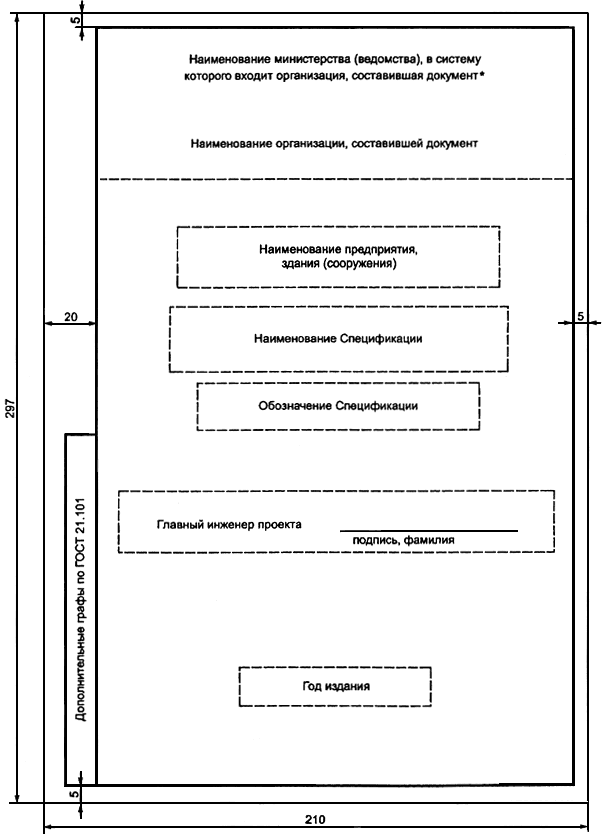

Форма 2
________________
* Наименование министерства (ведомства) допускается не указывать.
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2003
