ГОСТ 26601-85 УДК 691.11.028.1/.2:006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
Типы, конструкция и размеры
Wooden windows and balcony doors for one-two storey dwelling-houses. Types, structure and dimensions
ОКП 53 6139 Дата введения 1986-01-01 1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР РАЗРАБОТЧИКИ Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплев, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин; канд. техн. наук; В.И. Тихонович, Г.В. Левушкин 2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 07.05.85 № 64 3 ВВЕДЕН ВПЕРВЫЕ 4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей. Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R0 0,42 и 0,56 м2×°С/Вт, сопротивление воздухопроницанию Ru 0,5 м2×ч×Па/кг при 10 Па, общий коэффициент светопропускания t — 0,52 и 0,38, индекс звукоизоляции воздушного шума Iн — 28 и 32 дБ. 1. ТИПЫ, РАЗМЕРЫ И МАРКИ

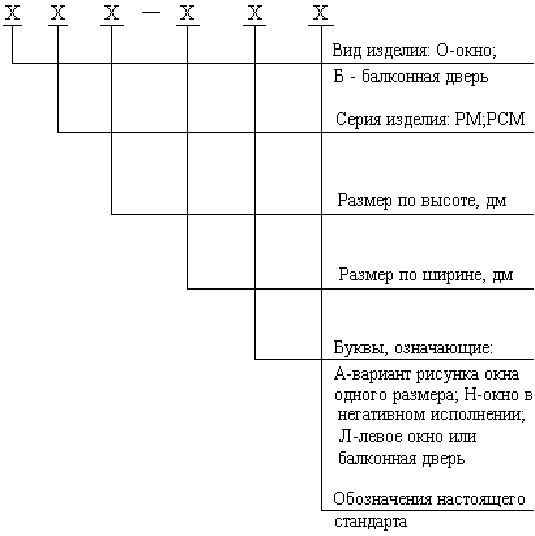

РМ — с раздельными переплетами и дверными полотнами с двойным остеклением; РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением. 1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1. 1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) изображении. 1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

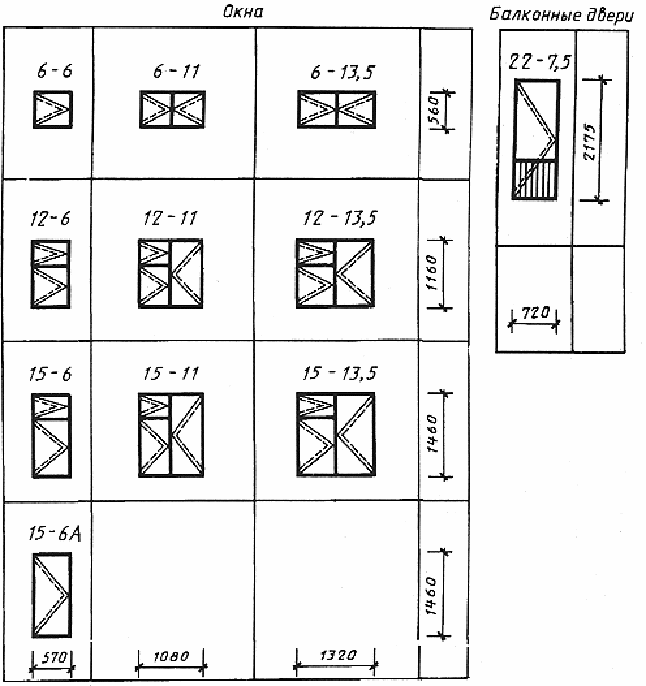

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире. Примеры условных обозначений Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А): ОРМ15-6А ГОСТ 26601-85 То же, левое: ОРМ15-6АЛ ГОСТ 26601-85 Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм: БРСМ22-7,5 ГОСТ 26601-85 Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна: ОРМ12-11 ГОСТ 26601-85 То же, в негативном исполнении: ОРМ12-11Н ГОСТ 26601-85 Типы и габаритные размеры окон и балконных дверей Черт.1 Примечания: 1. Схемы изделия изображены со стороны фасада. 2. Цифры над схемами изделий означают размеры изделий в модулях (М — модуль, равный 100 мм). 3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм. 2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

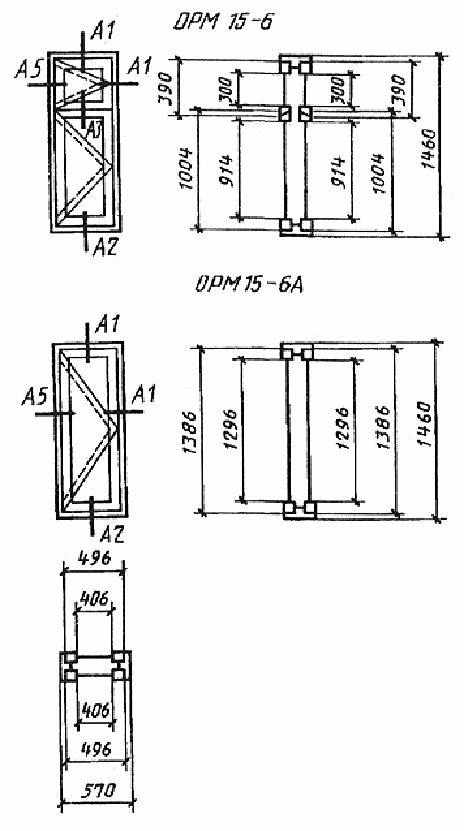

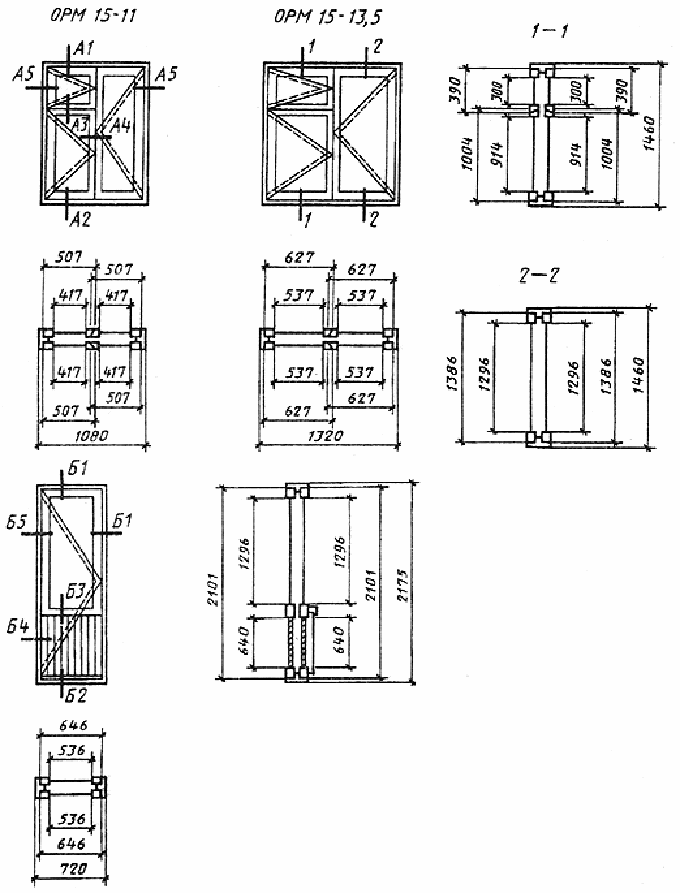

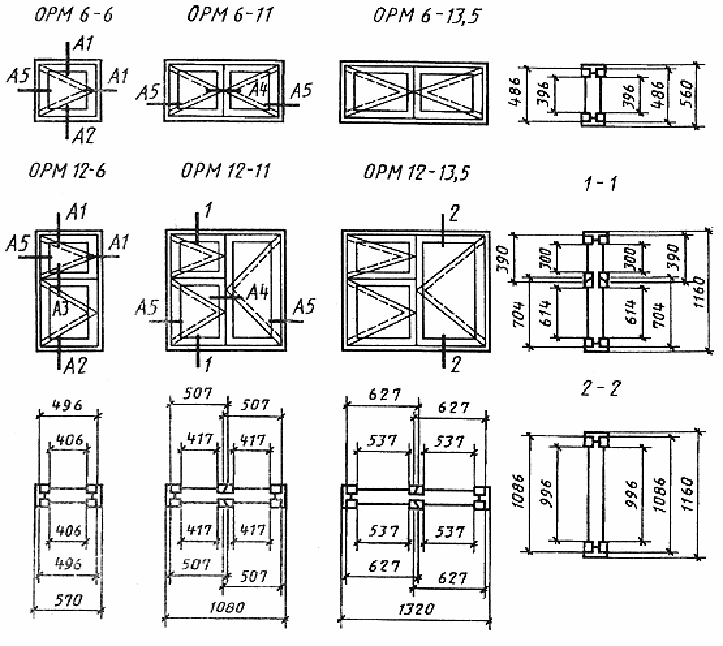

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке. 2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт.2-4, а размеры сечений деталей и притворов — на черт.5-12. 2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт.13-15, а размеры сечений деталей и притворов — на черт.16-23. 2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок. На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий. Серия РМ Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением
Черт.2 Черт.3 2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0-2,5 мм по ГОСТ 111. 2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений. 2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом. 2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов. 2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм. 2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ15-6 и ОРМ15-6А. 2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1. 2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в приложениях 2 и 3. Сечения по притворам окон и балконных дверей с двойным остеклением
1- уплотняющая прокладка
Черт.5
1- уплотняющая прокладка Черт.6
1 -уплотняющие прокладки Черт.7
Черт.8
1 — твердая ДВП марки Т группы А толщиной 3,2¸4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладка; 6 уплотняющие прокладки по ГОСТ 10174 Черт.9
Черт.10
1 — уплотняющая прокладка; 2 — раскладка Черт.11
1- уплотняющая прокладка
Черт.12
СЕРИЯ РСМ Конструкция, форма, основные размеры и марки окон и балконных дверей с тройным остеклением
Черт.13 Черт.14 Черт.15

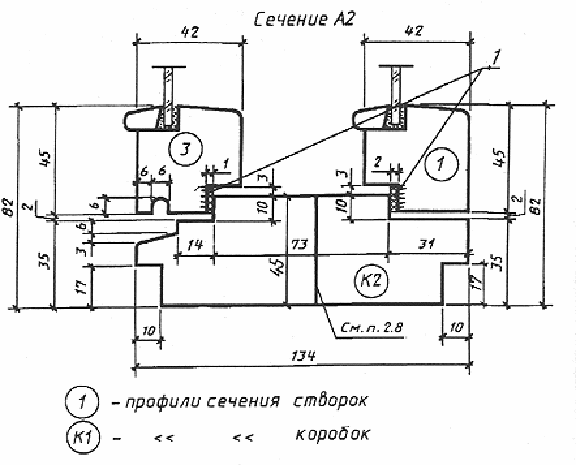

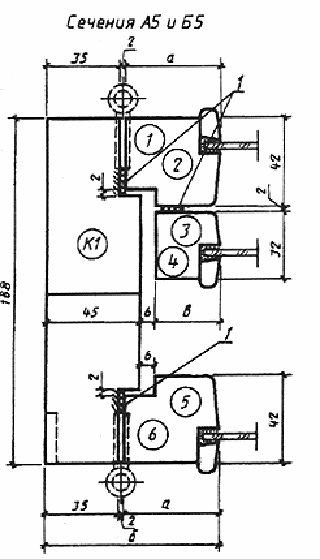

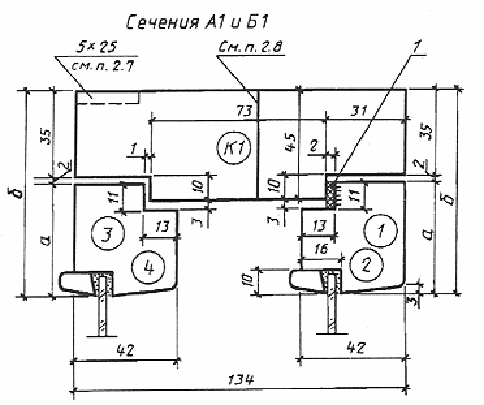

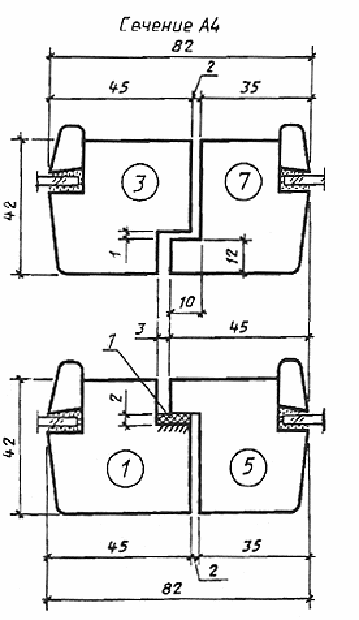

Сечения по притворам окон и балконных дверей с тройным остеклением
1- уплотняющие прокладки
Черт.16 1 — уплотняющие прокладки Черт.17
1 — уплотняющие прокладки Черт.18
1 — уплотняющие прокладки Черт.19
1 — твердая ДВП марки Т группы А толщиной 3,2¸4 мм по ГОСТ 4598; 2 — мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 — пергамин по ГОСТ 2697; 4 — обшивка типа О-2 по ГОСТ 8242; 5 — раскладки; 6 уплотняющие прокладки по ГОСТ 10174 Черт.20
1- уплотняющая прокладка; 2 — раскладки Черт.21
1 — уплотняющие прокладки; 2 — раскладки Черт.22
1 — уплотняющие прокладки

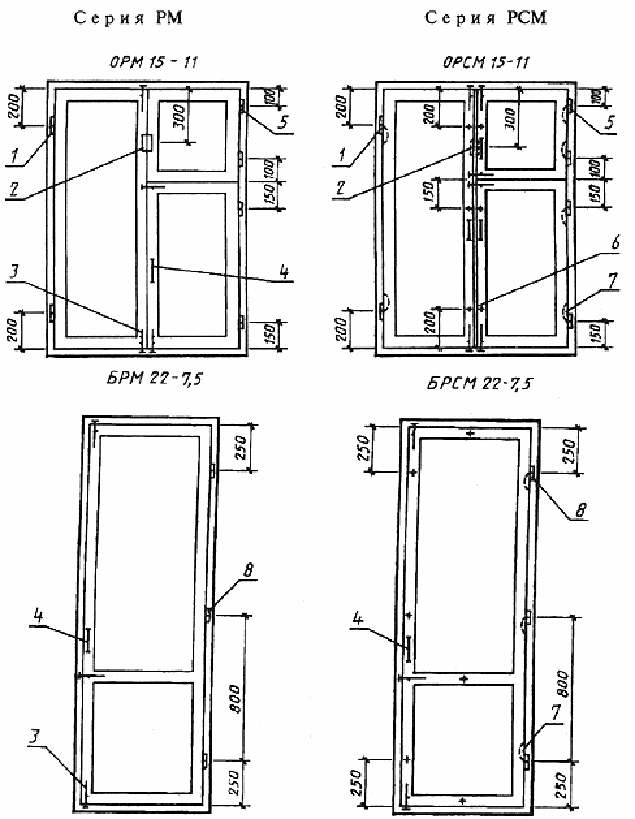

Черт.23 ПРИЛОЖЕНИЕ 1 Рекомендуемое ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
1 — ПН1-85Л; 2 — завертка накладная ЗФ2П для наружной форточки; 3 — задвижка накладная ЗТ; 4 — ручка РС80; 5 — ПН5-60; 6 — стяжка СТ; 7 — ПН7; 8 — ПН1-110П Примечания: 1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091. 2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах. 3. Наружные створки должны оснащаться ветровыми крючками. ПРИЛОЖЕНИЕ 2 Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ
ПРИЛОЖЕНИЕ 3 Справочное СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
