ГОСТ 5090-86
Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ЗАПИРАЮЩИЕ
ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ
Типы и основные размеры
Locking fitting for wooden windows and doors.
Types and basic dimensions
ОКП 49 8400
Дата введения 1987-07-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25.07.86 № 102
5. ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на запирающие изделия для деревянных окон и дверей, применяемых в строительстве жилых и общественных зданий.
2. Обозначение, наименование и рекомендуемая область применения запирающих изделий приведены в таблице.
Основные размеры запирающих изделий должны соответствовать указанным на черт. 1-13.
Основные размеры соединителей, ограничителей, ручек и накладок, предназначаемых для комплектования фрамужных приборов или врезных заверток, должны соответствовать указанным в приложении 1.
Примеры установки фрамужных приборов, соединителя для фрамуг с тройным остеклением и врезной завертки типа ЗР1 приведены в приложении 2.
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации запирающих изделий должны соответствовать ГОСТ 538-88 и дополнительным требованиям настоящего стандарта.
4. Завертки-стяжки типа ЗР1 допускается изготовлять до 01.01.90.
5. Завертки типа ЗР4 предназначены для комплектования окон и балконных дверей, изготовляемых на автоматизированных линиях, установленных на деревообрабатывающих комбинатах до 01.01.86.
|
|
|
|
|
| Условное обозначение типа
|
Наименование
|
Рекомендуемая область применения
| Номер чертежа
|
| ПФ1
| Прибор фрамужный
| Для фрамуг общественных зданий со спаренными или раздельными переплетами шириной до 1300 мм
|
1
|
| ПФ2
| Прибор фрамужный
| Для фрамуг общественных зданий со спаренными или раздельными переплетами шириной до 830 мм
|
2
|
| ШН1
| Шпингалет накладной
| Для створок окон высотой более 1100 мм и балконных дверей со спаренными или раздельными переплетами и полотнами
|
3
|
| ШН2
| Шпингалет накладной
| Для створок окон со спаренными или раздельными переплетами высотой до 1100 мм включительно
|
4
|
| ШВ
| Шпингалет врезной
| Для двухпольных дверей
| 5
|
| ЗР1
| Завертка — стяжка врезная
| Для окон и балконных дверей со спаренными переплетами и полотнами
|
6
|
| ЗР2
| Завертка врезная
| Для створок окон и балконных дверей
| 7
|
| ЗР3
| Завертка врезная
| То же
| 8
|
| ЗР4
| Завертка врезная
| "
| 9
|
| ЗФ1
| Завертка накладная
| Для дверей санузлов
| 10
|
| ЗФ2
| Завертка накладная
| Для форточек окон жилых зданий
| 11
|
| ЗТ
| Задвижка накладная
| Для створок окон и балконных дверей жилых и общественных зданий
|
12
|
| СТ
| Стяжка
| Для окон и балконных дверей со спаренными переплетами и полотнами
|
13
|
Прибор фрамужный типа ПФ1
Черт. 1
Примечание. Размер
+13 мм, где
— ширина фрамуги с учетом наплава.
Шурупы 1-4х30 по ГОСТ 1145-80 или по ГОСТ 1146-80 (4 шт.).
Пример условного обозначения фрамужного прибора для спаренных фрамуг:
ПФ1 ГОСТ 5090-86
То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равным 53 мм:
ПФ1-1-53 ГОСТ 5090-86
Прибор фрамужный типа ПФ2
1 — защелка; 2 — корпус; 3 — угловой блок; 4 — шнур
Черт. 2
Шурупы 1-4х30 по ГОСТ 1145-80 (12 шт.).
Пример условного обозначения фрамужного прибора для спаренных фрамуг с ограничителем:
ПФ2 ГОСТ 5090-86
То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равными 53 мм:
ПФ2-1 — 53 ГОСТ 5090-86

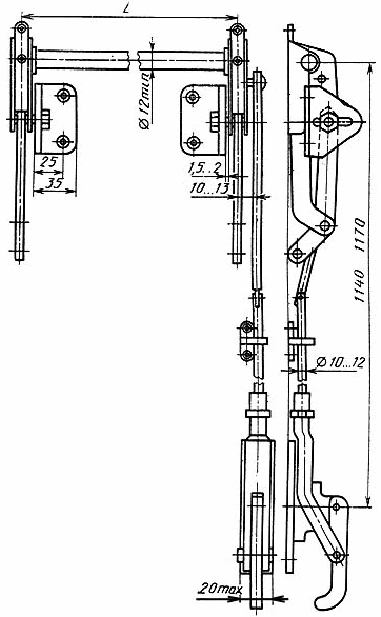

Шпингалет накладной типа ШН1
1 — запорная планка; 2 — направляющая; 3 — засов-штанга; 4 — корпус; 5 — ручка; 6 — засов
Черт. 3
Примечание. Размер
+30 мм, где
— высота створки или дверного полотна с учетом наплава.
Шурупы 1-4х30 (16 шт.) — для крепления корпуса и запорных планок и 1-4х18 (12 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80 — для крепления направляющих.
Пример условного обозначения шпингалета.
ШН1 ГОСТ 5090-86
Шпингалет накладной типа ШН2
1 — запорная планка; 2 — направляющая; 3 — корпус; 4 — ручка
Черт. 4
Примечание. Размер +30 мм, где — высота створки с учетом наплава.
Шурупы 1-4х30 (8 шт.) — для крепления корпуса и запорных планок и 1-4х18 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80 — для крепления направляющих.
Пример условного обозначения шпингалета:
ШН2 ГОСТ 5090-86
Шпингалет врезной типа ШВ
Черт. 5
Шурупы 1-4х30 по ГОСТ 1145-80 (5 шт.).
Пример условного обозначения врезного шпингалета:
ШВ ГОСТ 5090-86
Завертка-стяжка врезная типа ЗР1
Черт. 6
Шурупы 1-4х25 или 1-3х25 по ГОСТ 1145-80 (2 шт.) и штифты (4 шт.).
Пример условного обозначения завертки-стяжки с ручкой типа Р1:
ЗР1-1 ГОСТ 5090-86
Завертка врезная типа ЗР2
Черт. 7
Шурупы 1-4
25 или 1-325 по ГОСТ 1145-80 (4 шт.).
Пример условного обозначения завертки с ручкой типа Р1:
ЗР2-1 ГОСТ 5090-86
То же, с ручкой типа Р2 и накладкой:
ЗР2-2 ГОСТ 5090-86
Завертка врезная типа ЗР3
Запорная планка Исполнение 1
Исполнение 2
Остальное —
см. исполнение 1
Черт. 8
Шурупы 1-4х25 или 1-3х25 по ГОСТ 1145-80 (2 шт.) и винты ВМ4-6g х 35.36 ГОСТ 17474-80 (2 шт.).
Пример условного обозначения завертки исполнения 1 правого исполнения с ручкой типа Р1:
ЗР3 — 1-П-1 ГОСТ 5090-86
То же, исполнения 2 левого исполнения с ручкой типа Р2 и накладкой:
ЗР3 — 2-Л-2 ГОСТ 5090-86
Завертка врезная типа ЗР4
Примечание. Форма и размеры засова могут быть аналогичными засову заверток типов ЗР2, ЗР3.
Черт. 9
Шурупы 1-4х25 или 1-3х25 по ГОСТ 1145-80 (2 шт.). и штифты (2 шт.).
Примечание. Отверстия диаметром 4,3 мм следует располагать на оси симметрии корпуса завертки.
Пример условного обозначения завертки с ручкой типа Р1:
ЗР4-1 ГОСТ 5090-86
Завертка накладная типа ЗФ1
Черт. 10
Шурупы 1-4х30 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.).
Примечание. Допускается располагать шурупы на корпусе завертки в пределах 45° от вертикальной оси.
Пример условного обозначения завертки с запорной планкой исполнения 1:
ЗФ1-1 ГОСТ 5090-86
Завертка накладная типа ЗФ2
Исполнение 1
Черт. 11
Шурупы 1-3х20 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.).
Пример условного обозначения завертки правого исполнения:
ЗФ2 П ГОСТ 5090-86
То же, исполнения 2:
ЗФ2 П-2 ГОСТ 5090-86
Задвижка накладная типа ЗТ
Черт. 12
Шурупы 1-3х25 или 1-4х25 по ГОСТ 1145-80 (4 шт.).
Пример условного обозначения задвижки для створок с наплавом:
ЗТ (
+15) ГОСТ 5090-86
То же, без наплава:
ЗТ () ГОСТ 5090-86
Стяжка типа СТ
Черт. 13
Винт ВМ6-6g х 55.36 по ГОСТ 17473-80, ГОСТ 17474-80 или ГОСТ 17475-80.
Шурупы 1-3х25 по ГОСТ 1145 (2 шт.).
Пример условного обозначения стяжки:
СТ ГОСТ 5090-86
6. Засовы врезных шпингалетов и заверток в открытом положении не должны выступать над лицевой поверхностью планок или западать внутрь корпуса более чем на 1 мм.
7. Размеры засова и запорной планки шпингалетов типов ШН1, ШН2 и задвижки типа ЗТ должны обеспечивать при их соединении натяг не менее 3 мм.
Толщина запорных планок указанных изделий не должна быть менее 1 мм.
8. Шнур фрамужного прибора типа ПФ2 должен перемещаться по роликам свободно, без заеданий и не соскальзывать с них.
9. Завертки типов ЗР1, ЗР2, ЗР4 и ЗФ1 следует изготовлять двусторонними, типов ЗР3 и ЗФ2 — в правом и левом исполнениях.
10. Засов задвижки типа ЗТ должен быть выполнен из стального прутка.
11. Форма ручек, накладок, сечения засовов накладных шпингалетов, а также заостренной части штифтов для заверток стандартом не устанавливают.
12. Запирающие изделия должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-88 для 2, 3 или 4 (С) групп условий эксплуатации ГОСТ 9.303-84.
13. Засовы-штанги накладных шпингалетов следует испытывать на прочность при приемочных и типовых испытаниях.
Испытания проводят на стенде путем приложения в течение 1 мин к закрепленному засову-штанге силы 800 Н (78,4 кгс) на расстоянии 5 мм от места крепления перпендикулярно к плоскости крепления шпингалета.
После проведения испытаний засов-шпингалет не должен быть деформирован.
14. Фрамужные приборы типов ПФ1, ПФ2 и завертки типов ЗР1, ЗР2, ЗР3, ЗР4 должны быть укомплектованы следующими деталями, указанными в приложении 1:
— фрамужные приборы типов ПФ1, ПФ2, устанавливаемые на фрамуги с раздельными переплетами, — двумя соединителями исполнения 1, 2, 3, 4 или 5 (черт. 1, 2, 3, 4, 5);
— фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с одинарными или спаренными переплетами, — двумя ограничителями (черт. 7);
— фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с тройным остеклением, — двумя ограничителями и двумя соединителями (черт. 6 и 7);
— завертки типа ЗР1 — ручками типа Р1 (черт. 8);
— завертки типов ЗР2, ЗР3, ЗР4 — ручками типа Р1 или Р2 с накладками. Число ручек типа Р2 и накладок должно быть указано при заказе.
15. Значение
фрамужных приборов типа ПФ1 и шпингалетов типов ШН1 и ШН2 должно быть указано при заказе.
ПРИЛОЖЕНИЕ 1
Обязательное
Комплектующие изделия для фрамужных приборов
и врезных заверток
Соединители для фрамуг с раздельными и раздельно-спаренными
переплетами
|
|
|
|
Черт. 1
|
Черт. 2
|
| Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.).
| Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.).
|
| Примечание. Размеры 53 и 90 мм соответствуют расстоянию между переплетами фрамуг.
| |
Исполнение 3
Черт. 3
Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.)
Исполнение 4
Черт. 4
Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.)
Исполнение 5
Черт. 5
Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.)
Соединитель для фрамуг с тройным остеклением
Черт. 6
Шурупы 1-4х30 или 3-4х30 (4 шт.) по ГОСТ 1145-80.
Ограничитель для фрамуг со спаренными переплетами
и с тройным остеклением
Черт. 7
Шурупы 1-4х30 или 3-4х30 по ГОСТ 1145-80 (4 шт.).
Ручки и накладки для врезных заверток
Тип Р1
Черт. 8
Шурупы 1-4х25 или 3-4х25 по ГОСТ 1145-80 (2 шт.) для ручек, предназначаемых для комплектования заверток типов Р1, Р2, Р4.
Винты ВМ4-6g х 35.36 по ГОСТ 17474-80 (2 шт.) для ручек, предназначаемых для комплектования заверток типа ЗР3.
Тип Р2
Черт. 9
Накладка для ручки типа Р2
Черт. 10
Шурупы 1-4х25 или 3-4х25 по ГОСТ 1145-80 (2 шт.) — для накладки, предназначаемой для комплектования заверток типов ЗР2, ЗР4.
Винты ВМ4-6g х 35.36 по ГОСТ 17474-80 или ГОСТ 17475-80 (2 шт.) для накладки, предназначаемой для комплектования завертки типа ЗР3.
Примечание. При изготовлении накладки из листовой стали толщина металла не должна быть менее 1 мм.
ПРИЛОЖЕНИЕ 2
Рекомендуемое
Примеры установки запирающих изделий
Прибор фрамужный типа ПФ1
Черт. 1
Прибор фрамужный типа ПФ2
Черт. 2
Фрамужный соединитель типа СФ
Черт. 3
Завертка врезная типа ЗР1
Черт. 4
