ГОСТ 5091-78
Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ
ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ
Типы
Auxillary builders hardware for wooden
windows and doors. Tupes
ОКП 49 8500, 49 8600
Дата введения 1980-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29.
ПЕРЕИЗДАНИЕ (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).
1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт.1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт.13 и в табл.2.
Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл.1.
Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.
Таблица 1
|
|
|
|
|
| Условные обозначения типов
| Наименования вспомогательных изделий
| Рекомендуемые области применения
| Номера чертежей
|
| ЗД1
|
|
| 1
|
| ЗД3
|
|
| 3
|
| ЗД4
|
|
| 4
|
| ФК1
|
|
| 5
|
| ФК2
|
|
| 6
|
| ФК3
| "
|
| 7
|
| ГД
|
|
| 8
|
| ЦД
|
|
| 9
|
| УД1
|
|
| 10
|
| УД2
|
|
| 11
|
| УО
|
|
| 12
|
| УГ
|
|
| 13
|
| НГ
|
|
| 14
|

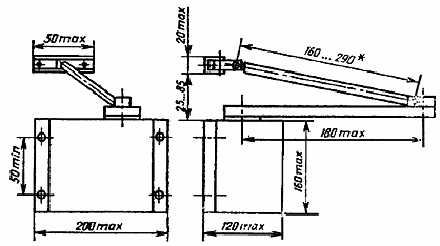

Закрыватель дверной верхнего расположения типа ЗД1
_________________
* Диапазон регулирования — 40 мм.
Черт.1
Шурупы 1-5
40 (4 шт.) и 2-525 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗД1 ГОСТ 5091-78

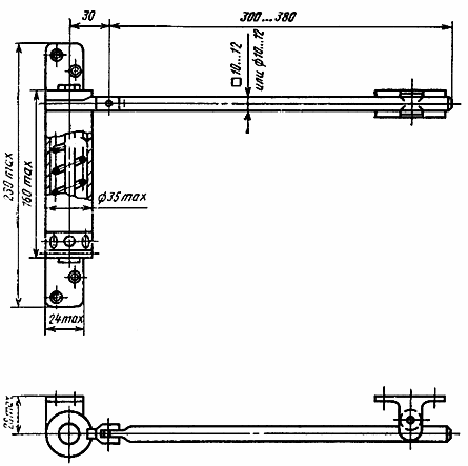

Закрыватель дверной типа ЗД3
Черт.3*
_________________
* Черт.2 исключен.
Шурупы 1-435 (4 шт.) и 1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗДЗ ГОСТ 5091-78
Закрыватель дверной верхнего расположения типа ЗД4
Вариант исполнения крепления закрывателя
Черт.4
Шурупы 1-435 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗД4 ГОСТ 5091-78
Фиксатор типа ФК1
Черт.5
Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.
Шурупы 1-430 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ФК1 ГОСТ 5091-78
Фиксатор типа ФК3
Черт.7*
_________________
* Черт.6 исключен.
Шурупы 1-430 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Пример условного обозначения фиксатора длиной 70 мм:
ФК3-70 ГОСТ 5091-78
Глазок дверной типа ГД
Черт.8
Условное обозначение:
ГД ГОСТ 5091-78
Цепочка дверная типа ЦД
1 — запорная планка; 2 — основание
Черт.9
Примечание: Допускается крепить основание цепочки тремя шурупами.
Шурупы 1-430 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЦД ГОСТ 5091-78
Упор дверной типа УД1
Черт.10
Шурупы 1-325 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УД1 ГОСТ 5091-78
Упор дверной типа УД2
Черт.11
Шурупы 1-540 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УД2 ГОСТ 5091-78
Упор оконный типа УО
Черт.12
Шурупы 1-325 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УО ГОСТ 5091-78
Угольник типа УГ
Черт.13
Таблица 2
Размеры, мм
|
|
|
|
|
|
|
|
|
|
|
|
| Типо-
|
|
|
|
|
|
|
|
| Шурупы по ГОСТ 1145-80
| |
| размеры
|
|
|
|
|
|
|
|
| Размер
| Количество
|
| УГ50
| 50
| 12
| 1,4
| 0,8
| 36
| 8
| —
| 2,2
| 1-3
| 3
|
| УГ75
| 75
| 14
| 1,4
| 1,0
| 30
| 8
| 18
| 2,5
| 1-3
| 5
|
| УГ100
| 100
| 16
| 1,6
| 1,2
| 40
| 12
| 22
| 3,0
| 1-3
| 5
|
| УГ125
| 125
| 18
| 1,8
| 1,4
| 50
| 16
| 25
| 3,5
| 1-3
| 5
|
Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.
Пример условного обозначения угольника стороной
=50 мм, исполнения 1:
УГ50-1 ГОСТ 5091-78
Нагель типа НГ
Черт.14
Пример условного обозначения нагеля длиной 33 мм:
НГ33 ГОСТ 5091-78
3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.
4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.
Форму корпуса закрывателя стандарт не устанавливает.
1-4. (Измененная редакция, Изм. N 2).
5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.
6. Угол обозрения у дверного глазка должен быть не менее 90°.
7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.
(Измененная редакция, Изм. N 2).
8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм
по ГОСТ 9012-59.
9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.
Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.
(Измененная редакция, Изм. N 2).
10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл.3.
Таблица 3
|
|
|
|
| | Величина наработки, циклы, не менее
| |
| Тип закрывателя
| закрывателей, аттестуемых по первой категории качества
| закрывателей, аттестуемых по высшей категории качества
|
| ЗД1
ЗД4
| 250000
200000
| 300000
250000
|
(Введен дополнительно, Изм. N 1, 2).
ПРИЛОЖЕНИЕ
Рекомендуемое
ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ
Закрыватель дверной верхнего расположения типа ЗД1
1 — коробка; 2 — полотно
Закрывать дверной верхнего расположения типа ЗД4
1 — коробка; 2 — полотно
Фиксатор типа ФК1
Фиксатор типа ФК3
(Измененная редакция, Изм. N 2).
