ГОСТ 12817-80 Фланцы литые из серого чугуна Конструкция и размеры

Автор: | 17.02.2015

+



УДК 621.643.412:006.354 Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ ЛИТЫЕ ИЗ СЕРОГО ЧУГУНА НА Рy от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2 )


Конструкция и размеры


ГОСТ 12817¾80*


Взамен ГОСТ 1235-67, ГОСТ 12815-67, ГОСТ 12816-67


ОКП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2238 дата введения установлена

01.01.83


Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 № 402


1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из серого чугуна на условное давление Рy от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2) и температуру среды от 258 до 573 К (от минус 15 до плюс 300 °С).

Требования пп. 1—4, 6, 7 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 2).

2. Пределы применения фланцев, в зависимости от величины условного давления и температуры среды, должны соответствовать указанным в табл. 1.


* Переиздание (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС,4-88, 7—92).


Таблица 1


Давление условное Py, МПа (кгс/см2)

Проход условный Dy, мм для температур среды, К (°С)


до 393 (120)

до 473 (200)

до 523 (250)

до 533 (300)

0,25 (2,5)

15-3000

15-2400

15-800

15-800

0,6 (6)

15-2400

15-800

15-500

15-500

0,1 (10)

15-2000

15-600

15-500

15-300

1,6 (16)

15-1000

15-300

15-200

15-200

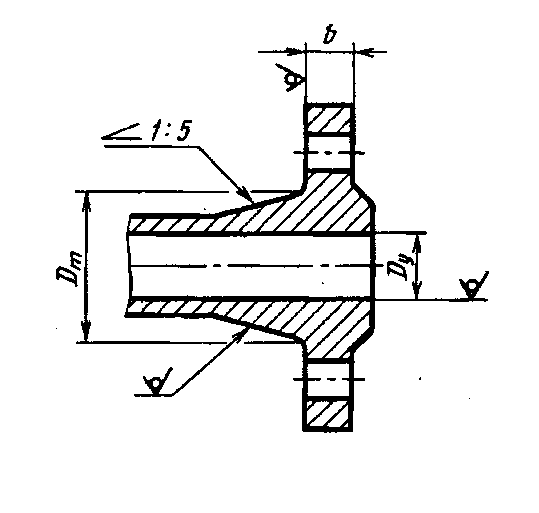

3. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 2.

4. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.


Таблица 2

Размеры в мм


Проход условный Dy

Py, МПа (кгс/см2)


0,1 и 0,25

(1 и 2,5)

0,6 (6)

1,0 (10)

1,6 (16)


b

Dm

b

Dm

b

Dm

b

Dm

15

10

31

10

31

12

37

12

37

20

12

38

12

38

14

42

14

42

25

12

47

12

47

14

49

14

49

32

13

56

13

56

16

60

16

60

40

13

64

13

64

16

68

16

68

50

13

74

13

74

17

80

17

80

65

13

94

13

94

17

100

17

100

80

15

108

15

108

19

114

19

114

100

15

128

15

128

19

134

21

136

125

17

155

17

155

21

161

23

165

150

17

180

17

180

21

186

25

192

(175)

19

200

19

209

23

215

25

217

200

19

234

19

234

23

240

27

246

(225)

19

261

19

259

23

265

27

271

250

20

286

20

286

25

292

29

298

300

20

336

20

336

25

342

30

352

350

22

390

22

390

26

396

34

408

400

24

442

24

442

28

448

40

516

(450)

24

492

24

492

28

498

40

516

500

25

546

25

546

30

552

42

570

600

25

646

25

646

31

654

49

682

(700)

25

746

27

738

35

760

49

782

800

25

848

29

852

39

866

49

882

(900)

25

948

31

954

41

970

49

982

1000

25

1048

31

1054

45

1076

55

1090

1200

25

1250

35

1260

51

1284

¾

¾

1400

25

1452

39

1466

57

1494

¾

¾

1600

27

1654

43

1672

63

1702

¾

¾

(1800)

29

1856

45

1876

67

1910

¾

¾

2000

29

2056

49

2082

69

2116

¾

¾

(2200)

30

2260

54

2292

¾

¾

¾

¾

2400

32

2464

56

2496

¾

¾

¾

¾

(2600)

34

2670

¾

¾

¾

¾

¾

¾

(2800)

38

2872

¾

¾

¾

¾

¾

¾

3000

40

3072

¾

¾

¾

¾

¾

¾


Примечание. Фланцы, с условными проходами, указанными скобках, не допускается применять для арматуры общего назначения.


5. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.

(Измененная редакция, Изм. № 2).

6. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.

7. Технические требования, материалы фланцев, крепежных деталей, прокладок — по ГОСТ 12816—80.
