ГОСТ 21.405-93
Группа Ж01
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
Правила выполнения рабочей документации тепловой
изоляции оборудования и трубопроводов
System of building design documents. Rules of
carrying out of working documents of heat insulation
of equipment and pipelines
ОКСТУ 0021
Дата введения 1994-07-01
Предисловие
1 РАЗРАБОТАН Научно-исследовательским и проектным институтом "Теплопроект", Государственным проектным, конструкторским и научно-исследовательским институтом "СантехНИИпроект" и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие стандарта проголосовали:
+——————————————————————+
¦ Наименование государства ¦Наименование органа государственного¦
¦ ¦ управления строительством ¦
+——————————+————————————¦
¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦
¦ ¦ ¦
¦Республика Армения ¦Госупрархитектура Республики Армения¦
¦ ¦ ¦
¦Республика Беларусь ¦Госстрой Республики Беларусь ¦
¦ ¦ ¦
¦Республика Казахстан ¦Минстрой Республики Казахстан ¦
¦ ¦ ¦
¦Кыргызская Республика ¦Госстрой Кыргызской Республики ¦
¦ ¦ ¦
¦Российская Федерация ¦Госстрой России ¦
¦ ¦ ¦
¦Республика Таджикистан ¦Госстрой Республики Таджикистан ¦
¦ ¦ ¦
¦Украина ¦Минстрой архитектуры Украины ¦
+——————————————————————+
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. N 18-28
4 Введен впервые
5 Переиздание. Май 1995 г.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает состав и правила оформления рабочей документации тепловой изоляции наружной поверхности трубопроводов и оборудования зданий и сооружений различного назначения.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации
ГОСТ 21.109-80 СПДС. Ведомости потребности в материалах
ГОСТ 21.110-82 СПДС. Спецификация оборудования
ГОСТ 21.111-84 СПДС. Ведомости объемов строительных и монтажных работ
ГОСТ 17314-81 Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования
3 ОБЩИЕ ПОЛОЖЕНИЯ
3.1 Рабочую документацию тепловой изоляции оборудования и трубопроводов выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства.
3.2 В состав рабочей документации тепловой изоляции включают:
— рабочие чертежи, предназначенные для производства монтажных работ (основной комплект рабочих чертежей марки ТИ);
— ведомость техномонтажную в соответствии с разделом 6;
— спецификацию оборудования по ГОСТ 21.110;
— ведомость потребности в материалах по ГОСТ 21.109*;
________
* Выполняют при наличии указаний в договоре на выполнение проектных работ
— ведомости объемов строительных и монтажных работ по ГОСТ 21.111*;
________
* Выполняют при наличии указаний в договоре на выполнение проектных работ
— эскизные чертежи общих видов нетиповых теплоизоляционных конструкций, изделий, устройств (далее — эскизные чертежи общих видов нетиповых изделий), предназначенные для разработки конструкторской документации.
3.3 В состав основного комплекта рабочих чертежей марки ТИ включают:
— общие данные по рабочим чертежам;
— чертежи (виды, планы, разрезы) тепловой изоляции.
3.4 Позиционные обозначения (марки) оборудования (установок, блоков), систем, трубопроводов, арматуры и других элементов принимают по соответствующим рабочим чертежам (технологическим, тепломеханическим, санитарно-техническим и др.), на основании которых разрабатывают чертежи тепловой изоляции.
3.5 При незначительном объеме работ по тепловой изоляции трубопроводов и применении типовых решений допускается не выполнять основной комплект рабочих чертежей марки ТИ.
В этом случае соответствующие указания о выполнении работ, составе теплоизоляционных конструкций и техномонтажную ведомость (при необходимости) приводят на листе общих данных основного комплекта, содержащего рабочие чертежи трубопроводов, подлежащих изоляции.
4 ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ
4.1 Общие данные по рабочим чертежам марки ТИ выполняют по ГОСТ 21.101.
4.2 В общих указаниях, кроме сведений, предусмотренных ГОСТ 21.101, приводят:
— расчетную температуру окружающего воздуха;
— результаты теплотехнических расчетов (при необходимости);
— коэффициенты уплотнения теплоизоляционных материалов;
— требования к изготовлению и монтажу тепловой изоляции оборудования и трубопроводов (допускается приводить на соответствующих чертежах тепловой изоляции);
— назначение изоляции для отдельных видов оборудования и трубопроводов, а также сведения по расположению тепловой изоляции в соответствии с 6.2, перечисление ж.
Примеры
1 Тепловая изоляция трубопроводов с температурой веществ от плюс 50 до плюс 240 град.С предусмотрена с целью соблюдения норм плотности теплового потока.
2 Тепловая изоляция воздуховодов с температурой от плюс 5 до минус 20 град.С, расположенных в помещении, предусмотрена с целью предотвращения конденсации влаги на поверхности теплоизоляционной конструкции.
5 ЧЕРТЕЖИ ТЕПЛОВОЙ ИЗОЛЯЦИИ
5.1 На чертежах тепловой изоляции (видах, планах и разрезах) наносят и указывают:
— координационные оси здания (сооружения)*;
________
* Указывают при необходимости.
— изолируемое оборудование (установки, блоки), трубопроводы, воздуховоды, газоходы, а также строительные конструкции*;
_______
* Указывают при необходимости.
— отметки чистых полов этажей (площадок), уровней основных элементов оборудования*;
________
* Указывают при необходимости.
— размерные привязки оборудования (установок, блоков), трубопроводов, воздуховодов, газоходов, опор к координационным осям здания (сооружения)*;
_______
* Указывают при необходимости.
— габаритные размеры оборудования;
— наружные размеры сечения трубопроводов и их элементов;
— толщину теплоизоляционного слоя в конструкции (при двух и более теплоизоляционных слоях указывают толщину каждого слоя);
— размерные привязки элементов крепления тепловой изоляции к элементам оборудования, трубопроводов, если они не определены требованиями ГОСТ 17314. При необходимости размерную привязку элементов крепления выполняют на отдельном чертеже;
— слои тепловой изоляции (тепло- и пароизоляционный, покровный) и их крепления с привязкой к элементам теплоизоляционной конструкции;
— позиционные обозначения элементов теплоизоляционных конструкций на полке линии-выноски;
— позиционные обозначения (марки) оборудования (установок, блоков), систем, трубопроводов, воздуховодов, газоходов;
— Пример выполнения чертежа тепловой изоляции приведен в приложении А.
5.2 На видах, планах и разрезах теплоизоляционные конструкции, изделия, устройства изображают упрощенно сплошной толстой основной линией.
Оборудование (установки, блоки), трубопроводы, воздуховоды, газоходы и строительные конструкции на видах, планах и разрезах изображают сплошной тонкой линией.
Элементы крепления составных частей теплоизоляционной конструкции или их соединения между собой изображают, как правило, на узлах видов, планов или разрезов.
5.3 К каждому чертежу тепловой изоляции оборудования (установки, блока), трубопровода, воздуховода, газохода и других элементов составляют спецификацию по форме 7 или 8 ГОСТ 21.101.
5.4 Элементы теплоизоляционной конструкции записывают в спецификацию в следующей последовательности:
— изделия теплоизоляционные;
— материалы теплоизоляционные, пароизоляционные, покровного слоя;
— изделия крепежные.
5.5 В спецификации указывают:
— в графах "Кол." и "Масса ед., кг" — объем и массу теплоизоляционного материала (для уплотняющегося материала — объем и массу указывают с учетом уплотнения);
— в графе "Примечание" — единицы измерения и другие необходимые данные.
6 ВЕДОМОСТЬ ТЕХНОМОНТАЖНАЯ
6.1 Ведомость техномонтажную (ВТ) выполняют по форме 1, приложение Б.
6.2 В графах ВТ указывают:
а) в графе "Марка, поз." — обозначение изолируемого оборудования (установки, блока), системы, трубопровода, элемента трубопровода, арматуры, фланцевого соединения согласно 3.4;
б) в графе "Наименование":
— для оборудования — наименование, тип, марку (для оборудования сложной конфигурации — площадь поверхности, подлежащей изоляции);
— для трубопровода, воздуховода, газохода — наименование, начальную и конечную точки трубопровода, воздуховода, газохода или их участков, подлежащих изоляции;
— для арматуры — тип, диаметр условного прохода;
в) в графе "Размеры: наружный диаметр или сечение, мм":
— для оборудования, трубопровода, воздуховода, газохода цилиндрической формы — наружный диаметр;
— для оборудования, воздуховода, газохода прямоугольного сечения — наружные размеры сечения;
г) в графе "Размеры: длина, высота, м" — длину (высоту) подлежащих изоляции участков горизонтального или вертикального оборудования, трубопровода, воздуховода, газохода.
Для оборудования сложной конфигурации, арматуры, фланцевых соединений графу "Размеры" не заполняют;
д) в графе "Кол." — количество изолируемых элементов трубопровода, оборудования, арматуры и т.п.;
е) в графе "Температура вещества, град.С" — температуру теплоносителя. Для обогреваемых трубопроводов и оборудования указывают также температуру теплоносителя трубопровода-спутника;
ж) в графе "Назначение и расположение" — назначение теплоизоляционной конструкции и расположение изолируемых оборудования, трубопровода, воздуховода, газохода в соответствии с заданием на проектирование. Для оборудования и трубопроводов (воздуховодов, газоходов), размещенных в одинаковых условиях, расположение не указывают. В этом случае сведения по расположению тепловой изоляции помещают в общих указаниях, входящих в состав общих данных по рабочим чертежам марки ТИ. Перечень обозначений, применяемых в техномонтажной ведомости для заполнения графы "Назначение и расположение", приведен в приложении В;
и) в графе "Наименование (обозначение)" — наименование или обозначение теплоизоляционной конструкции в соответствии с документацией на конструкцию. Допускается приводить наименование материала слоев тепловой изоляции;
к) в графе "Толщина слоя, мм, теплоизоляционного" — толщину каждого слоя из разнородных теплоизоляционных материалов или толщину индустриальной теплоизоляционной конструкции; для уплотняющихся материалов — толщину после уплотнения. Допускается указывать общую толщину слоев из однородных теплоизоляционных материалов;
л) в графе "Толщина слоя, мм, покровного" — толщину металлического покровного слоя. Для неметаллических покровных слоев графу не заполняют;
м) в графе "Поверхность, кв.м" — расчетную наружную поверхность покровного слоя;
н) в графе "Объем теплоизоляционного слоя, куб.м" — объем теплоизоляционных слоев по каждому слою в отдельности;
п) в графе "Обозначение документа" — обозначение документа на теплоизоляционную конструкцию;
р) в графе "Примечание" — дополнительные сведения.
6.3 ВТ выполняют, как правило, отдельным документом с присвоением самостоятельного обозначения, состоящего из обозначения основного комплекта рабочих чертежей и (через точку) шифра ВТ, например, 2345-11-ТИ.ВТ.
При выполнении ВТ отдельным документом первым листом является титульный лист. Титульный лист выполняют по форме 2, приложение Г.
Допускается титульный лист не выполнять. В этом случае на первом листе ВТ наносят основную надпись по форме 3 ГОСТ 21.101.
7 СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
7.1 В спецификацию оборудования (СО) конструкции изделия и материалы записывают по группам в следующей последовательности:
— конструкции (изделия) теплоизоляционные;
— материалы теплоизоляционные;
— материалы пароизоляционные;
— материалы покровного слоя;
— другие материалы.
Изделия крепежные (болты, гайки, шайбы, прокладки) в СО не включают.
7.2 В графе "Наименование" перед наименованиями конструкций, изделий и материалов, включенных в СО, указывают порядковый номер их записи в СО. Графу "Поз." не заполняют.
7.3 В СО принимают следующие единицы измерений:
— конструкции (изделия) — шт.;
— материалы теплоизоляционные — куб.м;
— материалы пароизоляционные и покровного слоя — кв.м;
— другие материалы — кг.
8 ЭСКИЗНЫЕ ЧЕРТЕЖИ ОБЩИХ ВИДОВ НЕТИПОВЫХ ИЗДЕЛИЙ
8.1 Эскизные чертежи выполняют в объеме задания, необходимого для разработки конструкторской документации.
8.2 Эскизный чертеж должен содержать:
— изображения изделия (виды, разрезы, сечения), технические требования и надписи, необходимые для понимания устройства изделия;
— наименования составных частей изделия;
— размеры и другие наносимые на изображения данные.
8.3 Изображения нетипового изделия выполняют с максимальными упрощениями.
8.4 Наименования составных частей нетипового изделия на эскизном чертеже указывают на полках линий-выносок.
8.5 В технических требованиях приводят:
— требования к разрабатываемому изделию и применяемым материалам;
— требования к изготовлению, монтажу и окраске;
— особые требования к изделию, например кислостойкость.
8.6 Эскизному чертежу присваивают самостоятельное обозначение, состоящее из обозначения основного комплекта рабочих чертежей по ГОСТ 21.101, через точку шифра Н и порядкового номера эскизного чертежа.
Пример — 2345-11-ТИ.Н1; 2345-11-ТИ.Н2
ПРИЛОЖЕНИЕ А
(справочное)

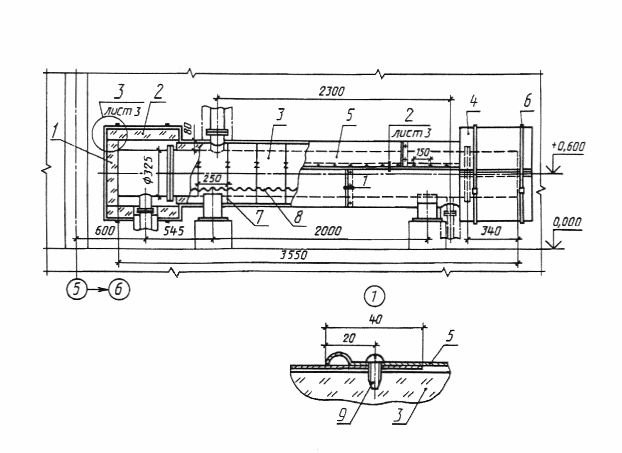

Пример выполнения чертежа тепловой изоляции
ПРИЛОЖЕНИЕ Б
(обязательное)
Ведомость техномонтажная
ПРИЛОЖЕНИЕ В
(обязательное)
Перечень обозначений, применяемых в техномонтажной
ведомости при заполнении графы "Назначение и
расположение"
+——————————————————————+
¦ Наименование ¦ Обозначение ¦
+————————————————-+—————-¦
¦ Назначение ¦ ¦
¦ ¦ ¦
¦Соблюдение норм плотности теплового потока ¦ СН ¦
¦ ¦ ¦
¦Соблюдение требований безопасности ¦ ТБ ¦
¦ ¦ ¦
¦Сохранение заданной температуры ¦ СТ ¦
¦ ¦ ¦
¦Предотвращение конденсации влаги на поверхности ¦ ¦
¦изоляции или внутренней поверхности изолируемого ¦ ¦
¦оборудования или трубопровода ¦ ПК ¦
¦ ¦ ¦
¦Предотвращение замерзания или увеличения вязкости¦ ¦
¦вещества ¦ З ¦
¦ ¦ ¦
¦ Расположение ¦ ¦
¦ ¦ ¦
¦На открытом воздухе ¦ О ¦
¦ ¦ ¦
¦В помещении ¦ П ¦
¦ ¦ ¦
¦В тоннеле ¦ Т ¦
¦ ¦ ¦
¦В канале ¦ К ¦
¦ ¦ ¦
¦В техническом подполье ¦ ТП ¦
ПРИЛОЖЕНИЕ Г
(обязательное)
Титульный лист
Форма 2
_______
* Допускается не указывать наименование министерства (ведомства)
