ГОСТ 22687.2-85

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЦИЛИНДРИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ

ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ

ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция и размеры

Centrifugal cylinder reinforced concrete posts for high-voltage

transmission lines. Structure and dimensions




ОКП 58 6311

Дата введения 1986-01-01

РАЗРАБОТАН

Министерством энергетики и электрификации СССР

Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

А.И.Курносов, канд. техн. наук (руководитель темы); В.М.Пинчук; Б.М.Гальперин; В.Е.Иванова; Л.Э.Левин; Н.В.Плохих; Г.И.Бердичевский, д-р техн. наук; Л.Н.Зикеев, канд. техн. наук; В.М.Скубко

ВНЕСЕН Министерством энергетики и электрификации СССР

Зам. министра Ф.В.Сапожников

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180

1. Настоящий стандарт распространяется на железобетонные предварительно напряженные цилиндрические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных стоек.

Стойки предназначены для применения:

при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно;

в I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;

при сейсмичности площадки строительства до 9 баллов включительно.

Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

2. Форма и основные параметры стоек — по ГОСТ 22687.0-85.

3. Технические показатели стоек приведены в табл. 1.

Таблица 1

Обозначение стоек

Объем бетона, м

Класс бетона

Предельный момент кН·м (тс·м)

Масса изделия, кг

по прочности

по трещинообразо-

ванию

СЦ26.1-1.0

2,4

В40

443,3 (45,2)

85,7 (8,74)

6790

СЦ.26.1-1.1

437,7 (44,63)

109,2 (11,14)

6688

СЦ20.1-1.1

3,06

В45

1032,7 (105,23)

283,3 (28,89)

8538

СЦ20.2-1.0

3,65

1246,1 (127,07)

263,6 (26,88)

10276

СЦ20.2-1.1

1236,4 (126,08)

296,5 (30,23)

10156

СЦ20.2-1.2

1199,9 (122,36)

284,5 (29,01)

10076

СЦ20.2-2.1

1236,4 (126,08)

296,5 (30,23)

10318

СЦ20.3-1.0н

3,47

1174,4 (119,76)

272,1 (27,75)

9997

СЦ20.3-1.1н

1190,4 (121,39)

284,8 (29,04)

9878

СЦ20.3-1.0в

901,0 (91,88)

245,9 (25,07)

9813

СЦ20.3-1.1в

901,3 (91,89)

275,1 (28,05)

9620

СЦ22.1-1.0

2,09

454,8 (46,38)

78,1 (7,96)

5869

СЦ22.1-1.1

473,3 (48,26)

79,2 (8,08)

5817

СЦ26.2-1.0

2,2

327,9 (33,44)

125,4 (12,79)

6192

СЦ26.3-1.0

367,9 (37,52)

89,4 (9,12)

6244

СЦ26.3-1.1

В40

330,9 (33,74)

113,1 (11,53)

6142

СЦ26.3-1.2

336,0 (34,26)

140,0 (14,28)

6132

СЦ26.3-2.0

367,9 (37,52)

89,4 (9,12)

6177

СЦ26.3-2.1

330,9 (33,74)

113,1 (11,53)

6096

При вычислении массы изделия среюняя плотность бетона принята 2500 кг/м.

4. Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.

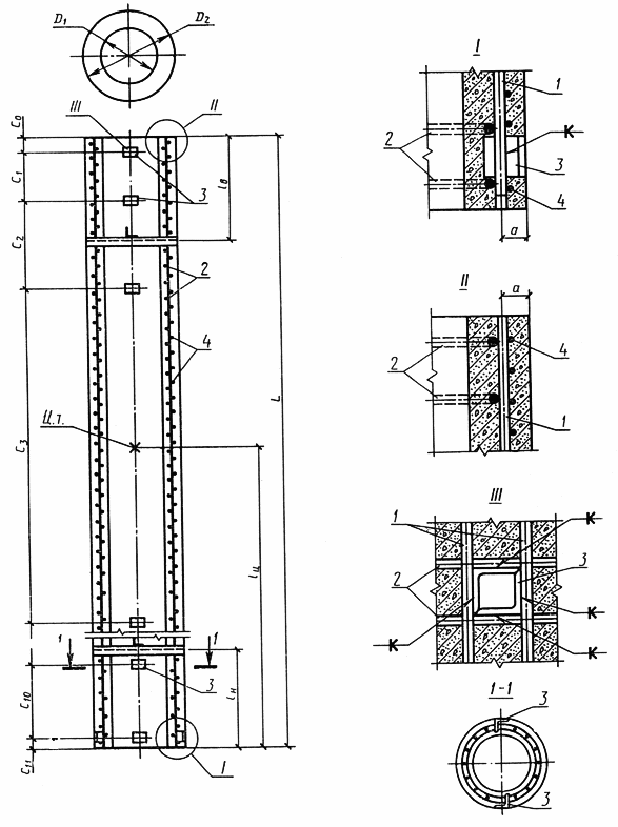

5. Конструкция и размеры стоек должны соответствовать указанным на черт. 1.

1 — продольная арматура; 2 — монтажные кольца; 3 — закладные изделия;

4 — спираль; а — расстояние от наружной поверхности стойки до оси продольной арматуры; — привязка закладных изделий; ц.т. — центр тяжести; — длина стойки;

— расстояние до центра тяжести; — расстояние до мест установки диафрагм;

— внутренний диаметр стойки; — наружный диаметр стойки

Черт. 1

6. Показатели расхода стали на стойку приведены в табл. 2.

Таблица 2

Обо-

значе- ние стоек

Рас- сто- яние от на-

Расход материалов

За- клад-

ные изде-

Об- щий рас- ход

Кон- троли- руемое натя-

Код

руж- ной по-

Арматура продольная

Спираль

Монтажные кольца

Стержни заземления

лия, мас- са, кг

ста- ли, кг

жение,

кН (тс)

верх-

ности стойки

напрягаемая

ненапря- гаемая

до оси про- доль-

ной ар- мату-

ры, мм

Сор- та-

мент

Мас- са, кг

Сор- та-

мент

Мас- са, кг

Сор- та-

мент

Мас- са, кг

Сор- та-

мент

Мас- са, кг

Сор- та-

мент

Мас са, кг

СЦ 26.1-1.0

12AIV

328,2

12AIV

304,4

4ВI

61,9

8АI

23,5

12АIV

46,9

25,2

790,1

838 (85,45)

58 6311 0090

СЦ 26.1-1.1

12AV

328,2

12AV

201,8

61,9

23,5

12AV

46,9

25,2

687,5

1118 (114,0)

58 6311 0091

СЦ 20.1-1.1

12AV

390,7

12AV

256,0

5АI

118,6

12АI

4,2

12AV

35,5

54,4

888,0

1757 (179,16)

58 6311 0092

8АI

28,6

СЦ 20.2-1.0

14AIV

531,5

14AIV

370,1

118,6

8АI

30,8

14AIV

48,3

51,6

1150,9

1755 (178,96)

58 6311 0093

СЦ 20.2-1.1

14AV

531,5

14AV

249,7

118,6

30,8

14AV

48,3

51,6

1030,5

1939 (197,72)

58 6311 0094

СЦ 20.2-1.2

14AVI

386,6

14AVI

314,8

118,6

30,8

14AVI

48,3

51,6

950,7

1763 (179,78)

58 6311 0095

СЦ 20.2-2.1

14AV

531,5

14AV

325,3

198,7

30,3

14AV

48,3

58,8

1192,9

1939 (197,72)

58 6311 0096

СЦ 20.3-1.0н

16AIV

694,3

16AIV

214,1

111,2

20,3

16AIV

126,1

155,8

———

150,8

1321,8

———

1316,8

1822 (185,79)

58 6311 0097

СЦ 20.3-1.1н

16AV

694,3

14AV

125,1

111,2

20,3

14AV

96,5

155,8

———

150,8

1203,2

———

1198,2

2010 (204,96)

58 6311 0098

СЦ 20.3-1.0в

14AIV

531,5

14AIV

211,4

110,7

21,2

14AIV

96,5

166,6

———

161,6

1137,9

———

1132,9

1395 (142,25)

58 6311 0297

СЦ 20.3-1.1в

14AV

531,5

14AV

18,1

110,7

22,1

14AV

96,5

166,6

———

161,6

945,5

———

940,5

1538 (156,83)

58 6311 0298

СЦ 22.1-1.0

12AIV

236,6

12AIV

243,6

5ВI

81,3

8АI

22,0

12AIV

39,4

21,0

643,9

719 (73,32)

58 6311

СЦ 22.1-1.1

12AV

236,6

12AV

191,6

81,3

22,0

12AV

39,4

21,0

591,9

715 (72,91)

58 6311

СЦ 26.2-1.0

12AIV

468,9

12AIV

46,9

4ВI

56,7

18,8

12AIV

93,8

7,2

692,3

1198 (122,16)

58 6311 0302

СЦ 26.3-1.0

12AIV

328,2

12AIV

218,8

56,7

20,8

12AIV

93,8

25,2

743,5

838 (85,45)

58 6311 0303

СЦ 26.3-1.1

12AV

328,2

12AV

117,1

56,7

20,8

12AV

93,8

25,2

641,8

1118 (114,0)

58 6311 0304

СЦ 26.3-1.2

12AVI

328,2

12AVI

165,3

45,9

20,8

12AVI

46,9

25,2

632,3

1398 (142,56)

58 6311 0305

СЦ 26.3-2.0

12AIV

328,2

12AIV

164,8

5ВI

88,8

23,3

12AIV

46,9

25,2

677,2

838 (85,45)

58 6311 0306

СЦ 26.3-2.1

12AV

328,2

12AV

82,4

88,8

23,3

12AV

46,9

25,2

594,8

1118 (114,0)

58 6311 0307

Примечание. В стойках СЦ20.3-1.0н, СЦ20.3-1.1н, СЦ20.3-1.0в, СЦ20.3-1.1в указана масса закладных изделий: в числителе с торцом стоек — по черт. 23, в знаменателе — по черт. 24.

7. Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2-20.

СЦ26.1-1.0

Армирование стойки (в развертке)

Черт. 2

СЦ26.1-1.1

Армирование стойки (в развертке)

Черт. 3

СЦ20.1-1.1

Армирование стойки (в развертке)

Черт. 4

СЦ20.2-1.0

Армирование стойки (в развертке)

Черт. 5

СЦ20.2-1.1

Армирование стойки (в развертке)

Черт. 6

СЦ20.2-1.2

Армирование стойки (в развертке)

Черт. 7

СЦ20.2-2.1

Армирование стойки (в развертке)

Черт. 8

СЦ20.3-1.0н

Армирование стойки (в развертке)

Черт. 9

СЦ20.3-1.1н

Армирование стойки (в развертке)

Черт. 10

СЦ20.3-1.0в

Армирование стойки (в развертке)

Черт. 11

СЦ20.3-1.1в

Армирование стойки (в развертке)

Черт. 12

СЦ22.1-1.0

Армирование стойки (в развертке)

Черт. 13

Переход к продолжению документа осуществляется по ссылке

Предоставлено компанией .

Часть 1 |
| Часть 2 >


ГОСТ 22687.2-85 Стойки цилиндрические железобетонные ицентрифугированные для опор высоковольтных линий электропередачи. Конструкция и размеры (черт. 1-13)
ГОСТ 22687.2-85 Стойки цилиндрические железобетонные ицентрифугированные для опор высоковольтных линий электропередачи. Конструкция и размеры (Черт. 14-24, Приложения 1-3)

СЦ22.1-1.1

Армирование стойки (в развертке)

Черт. 14

СЦ26.2-1.0

Армирование стойки (в развертке)

Черт. 15

СЦ26.3-1.0

Армирование стойки (в развертке)

Черт. 16

СЦ26.3-1.1

Армирование стойки (в развертке)

Черт. 17

СЦ26.3-1.2

Армирование стойки (в развертке)

Черт. 18

СЦ26.3-2.0

Армирование стойки (в развертке)

Черт. 19

СЦ26.3-2.1

Армирование стойки (в развертке)

Черт. 20

Расположение напрягаемой арматуры должно соответствовать приведенному на черт. 21-22.

Расположение напрягаемых стержней в стойках марок СЦ26.1-1.0, СЦ26.1-1.1, СЦ22.1-1.0, СЦ26.3-1.0, СЦ26.3-1.1, СЦ26.3-1.2, СЦ26.3-2.1, СЦ26.3-2.0 (закладные изделия траверс ориентированы по вертикальной оси)

СЦ22.1-1.0, СЦ22.1-1.1

СЦ26.1-1.0, СЦ26.1-1.1,

СЦ26.3-1.0, СЦ26.3-1.1,

СЦ26.3-1.2, СЦ26.3-2.0,

СЦ26.3-2.1

Черт. 21

Расположение напрягаемых стержней в стойках марок СЦ20.1-1.1, СЦ20.2-1.0, СЦ20.2-1.1, СЦ20.2-1.2, СЦ20.2-2.1, СЦ20.3-1.0, СЦ20.3-1.1 , СЦ20.3-1.0, СЦ20.3-1.1, СЦ26.2-1.0 (закладные изделия траверс ориентированы по вертикальной оси)

СЦ20.1-1.1, СЦ20.2-1.0,

СЦ20.3-1.0, СЦ20.3-1.1,

СЦ20.3-1.0, СЦ20.3-1.1

СЦ20.2-1.1, СЦ20.2-2.1

СЦ20.2-1.2

СЦ26.2-1.0

Черт. 22

Примечание. На чертежах арматурных каркасов напрягаемая арматура обозначена цифрой 1 и выделена жирными линиями.

8. Стыковые соединения стержневой напрягаемой арматуры следует выполнять контактной стыковой сваркой по ГОСТ 14098-85.

9. Усилия натяжения напрягаемой арматуры, контролируемые по окончании натяжения на упоры, должны соответствовать приведенным в табл. 2.

10. Поперечное армирование стоек выполняют из спирали с переменным шагом по длине стойки.

Значения шага спирали по длине стойки должны соответствовать указанным в табл. 4.

11. Спираль следует привязывать вязальной проволокой к продольной арматуре в каждом третьем пересечении.

При механической намотке спирали с натяжением не менее 1 кН (0,1 тс) привязку спирали к продольной арматуре осуществляют только на концевых участках длиной 0,5 м.

12. Монтажные кольца устанавливают с шагом 1,0 м по длине стойки, а также в местах окончания стержней ненапрягаемой арматуры и в местах установки закладных изделий с обязательной приваркой колец к концам стержней ненапрягаемой арматуры, к закладным изделиям и смежным с ними стержням продольной арматуры.

Два монтажных кольца по концам стойки следует приварить ко всем стержням ненапрягаемой продольной арматуры.

Примечание. На развертках арматурных каркасов монтажные кольца показаны поперечными линиями.

13. Спецификация арматурных элементов на стойку приведена в табл. 3

14. Расстояния между закладными изделиями по длине стойки приведены в табл. 5.

15. Фланцевые соединения секций стоек СЦ20.3-1.1н и СЦ20.3-1.1в, СЦ20.3-1.0н и СЦ20.3-1.0в должны соответствовать указанным на черт. 23 и 24.

Торец стоек СЦ20.3-1в и СЦ20.3-1н с фланцем из труб

по ГОСТ 10704-76

Черт. 23

Торец стоек СЦ20.3-1в и СЦ20.3-1н с фланцем из вальцованной трубы

Черт. 24

16. Конструкция закладных изделий, а также подпятников стоек приведена в ГОСТ 22687.3-85.

17. Схемы опирания и загружения стоек при испытании нагружением по прочности, жесткости и трещиностойкости приведены в обязательном приложении 1.

18. Значения контрольной нагрузки по проверке прочности, жесткости и трещиностойкости при испытании по схеме нормального режима, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в обязательном приложении 2.

19. Значения контрольной нагрузки при испытании по схеме аварийного режима приведены в обязательном приложении 1.

Таблица 3

Спецификация арматуры на один элемент

Обозначения стоек

Эскиз

Номер позиции

Диаметр, мм

Длина, мм

Количество позиций, шт.

Общая длина, м

СЦ26.1-1.0

12AIV

26400

369,6

12AIV

26380

237,4

12AIV

14300

42,9

12AIV

11900

35,7

12AIV

9500

28,5

12AIV

7100

21,3

12AIV

5200

15,6

12AIV

4400

13,2

12AIV

150

0,9

8АI

1650

59,4

4BI

—

625,0

СЦ26.1-1.1

12AV

26400

369,6

12AV

26380

158,3

12AV

11500

34,5

12AV

9700

29,1

12AV

8000

24,0

12AV

6400

19,2

12AV

4700

14,1

12AV

150

0,9

8АI

1650

59,4

4BI

—

625,0

СЦ20.1-1.1

12AV

20000

440,0

12AV

19980

160,0

12AV

11300

67,8

12AV

10400

31,2

12AV

9400

28,2

12AV

7500

22,5

12AV

5600

16,8

12AV

150

1,8

12АI

2350

4,7

8АI

2360

72,5

5BI

—

770,0

СЦ20.2-1.0

14AIV

20000

440,0

14AIV

19980

40,0

14AIV

14800

59,2

14AIV

13100

39,3

14AIV

12100

36,3

14AIV

11100

33,3

14AIV

10100

30,3

14AIV

9100

27,3

14AIV

8100

24,3

14AIV

7100

21,3

14AIV

6100

18,3

14AIV

5100

15,3

14AIV

150

1,5

8АI

2360

77,9

5BI

—

770

СЦ20.2-1.0

14AV

20000

440,0

14AV

19980

40,0

14AV

13800

13,8

14AV

12800

38,4

14AV

11900

35,7

14AV

11000

33,0

14AV

8500

51,0

14AV

7200

21,6

14AV

3900

11,7

14AV

150

1,5

8АI

2360

77,9

5BI

—

770,0

СЦ20.2-1.2

14AVI

20000

320,0

14AVI

19980

120,0

14AVI

14800

44,4

14AVI

11500

69,0

14AVi

8300

49,8

14AVI

5300

15,9

14AVI

150

1,5

8АI

2350

78,0

5BI

—

770,0

СЦ20.2-2.1

14AV

20000

440,0

14AV

19980

60,0

14AV

17300

51,9

14AV

14000

42,0

14AV

13300

39,9

14AV

11700

35,1

14AV

10700

32,1

14AV

8700

26,1

14AV

6700

20,1

4AV

150

2,1

8АI

2260

76,8

5BI

—

1290,0

СЦ20.3-1.0н

16AIV

20000

440,0

16AIV

19980

79,9

16AIV

15500

31,0

16AIV

11500

69,0

16AIV

7100

21,3

16AIV

4800

14,4

8АI

2335

51,4

5BI

—

722,0

СЦ20.3-1.1н

16AV

20000

440,0

14AV

19980

79,9

14AV

12100

48,4

14AV

9000

36,0

14AV

4800

19,2

8?I

2335

51,4

5BI

722,0

СЦ20.3-1.0в

14AIV

20000

440,0

14AIV

19980

219,8

14AIV

11700

35,1

8?I

2335

53,7

5BI

—

718,7

СЦ20.3-1.1в

14AV

20000

440,0

14АV

19980

79,9

14AV

5000

15,0

8АI

2335

56,0

5BI

—

718,7

СЦ22.1-1.0

12AIV

22200

266,4

12AIV

22180

44,4

12AIV

14900

59,6

12AIV

13700

41,1

12AIV

12350

49,4

12AIV

11300

33,9

12AIV

8700

34,8

12AIV

5900

17,7

12AIV

6300

25,2

12AIV

3900

11,7

12AIV

150

0,9

8АI

1640

55,8

5BI

—

528,0

СЦ22.1-1.1

12AV

22200

266,4

12AV

22180

44,4

12AV

13900

27,8

12AV

12700

25,4

12AV

11350

45,4

12AV

10300

30,9

12AV

7700

30,8

12AV

5900

17,7

12AV

6300

25,2

12AV

3900

11,7

12AV

150

0,9

8АI

1640

55,8

5BI

—

528,0

СЦ26.2-1.0

12AIV

26400

528,0

12АIV

26380

158,3

8АI

1645

47,7

4BI

—

572,4

СЦ26.3-1.0

12AIV

26400

369,6

12AIV

26380

316,6

12AIV

6900

20,7

12AIV

4900

14,7

8АI

1645

52,6

4BI

—

572,4

СЦ26.3-1.1

12AV

26400

369,6

12АV

26380

237,4

8АI

1645

52,6

4BI

—

572,4

СЦ26.3-1.2

12AVI

26400

369,6

12АVI

26380

237,5

12АVI

150

1,5

8АI

1645

52,6

4BI

—

464,0

СЦ26.3-2.0

12AIV

26400

369,6

12AIV

26380

52,8

12AIV

16700

16,7

12AIV

14900

44,7

12AIV

13000

39,0

12AIV

11100

33,3

12AIV

9400

28,2

12AIV

7600

22,8

12AIV

150

0,9

8АI

1640

59,0

5BI

—

576,4

СЦ26.3-2.1

12AV

26400

369,6

12AV

26380

52,8

12AV

15700

62,8

12AV

9400

28,2

12AV

150

1,8

8АI

1640

59,0

5BI

—

576,4

Примечание. При изготовлении монтажных колец допускается применять контактную сварку. При этом длина нахлестки соединяемых концов должна быть не менее 10 мм.

Таблица 4

мм

Обозначение стойки

Диаметр спирали

Шаг спирали (числитель) на длине участка (знаменатель)


1	2	3	4	5	6	7
СЦ26.1-1.0	4ВI	50/3500	80/22400	0	0	50/500
СЦ26.1-1.1
СЦ20.1-1.1	5ВI	50/500	30/4500	100/14500
СЦ20.2-1.0
СЦ20.2-1.1
СЦ20.2-1.2
СЦ20.2-2.1			30/4000	100/15000
СЦ20.3-1.0н		50/9500	0	0		100/10500
СЦ20.3-1.1н		50/9600				100/10400
СЦ20.3-1.0в		100/10500				50/9500
СЦ20.3-1.1в		100/10400				50/9600
СЦ22.1-1.0		50/3200	80/18500			50/500
СЦ22.1-1.1
СЦ26.2-1.0	4ВI	80/26400	0			0
СЦ26.3-1.0
СЦ26.3-1.1
СЦ26.3-1.2		100/26400
СЦ26.3-2.0	5ВI	50/500	80/25400			50/500
СЦ26.3-2.1

Таблица 5

Размещение закладных изделий

Обозначение стоек

Расстояние, мм (обозначения соответствуют черт. 1)

СЦ26.1-1

200

1000

1500

16200

—

3200

300

СЦ20.1-1

200

800

1500

1000

—

4145

СЦ20.2-1

300

1500

—

4145

СЦ20.2-2

300

2200

500

1500

500х2

1000

—

4145

СЦ20.3-1н

10970

—

4645

СЦ20.3-1в

200

3300

5500

—

СЦ22.1-1

150

2550

1500

—

3145

СЦ26.3-1

390

750

14000

—

3300

300

СЦ26.3-2

200

1300

3200

15200

—

3200

300

Примечания:

1. Размещение закладных изделий для одинаковых стоек с разным армированием одинаково, поэтому в марках стоек опущена последняя цифра.

2. Стойка СЦ26.2-1 не имеет закладных изделий для сквозных болтов.

Приложение 1

Обязательное

Схемы опирания и загружения стоек при испытании по прочности,

жесткости и трещиностойкости

1. Схемы опирания и загружения стоек при испытании на прочность, жесткость и трещиностойкость указаны на чертеже.

2. Основные параметры схем опирания и загружения стоек при испытании указаны в таблице.

Схема опирания и загружения стоек

а) Схема нормального режима

б) Схема аварийного режима

3. Значения контрольных нагрузок приведены в приложении 2.

4. Нагрузку прикладывают ступенями, составляющими 25 % от расчетной, указанной в таблице данного приложения.

Обозначение стоек

Размеры, м

, кН (тс)

СЦ26.1-1

2,4

0,2

23,4

5,25

28,34(2,89)

СЦ.20.1-1

3,3

10,5

3,5

63,74(6,5)

СЦ20.2-1

14,7

3,5

63,7(6,5)

СЦ20.2-2

СЦ20.3-1н

СЦ20.3-1в

СЦ22.1-1

19,2

2,4

15,0

4,8

12,75(1,3)

СЦ26.2-1

2,4

—

СЦ26.3-1

23,07

4,2

18,34(1,87)

СЦ26.3-2

21,4

8,0

13,83(1,41)

Приложение 2

Обязательное

Значения параметров, контролируемых при испытании стоек

1. Значения контрольных нагрузок при проверке прочности, жесткости и трещиностойкости стоек, а также значения контрольного прогиба и контрольной ширины раскрытия трещин, соответствующие этим нагрузкам, указаны в таблице.

2. Нагружение стоек производят ступенчато-возрастающими нагрузками. На каждой ступени обеспечивают выдержку не менее 10 мин, а при контрольных нагрузках — не менее 30 мин.

Контрольные значения прогибов стойки приведены для точки приложения силы. Стрела прогиба, замеренная при испытании, должна быть уменьшена на значение, определяемое деформацией стенда.

Трещины измеряют на приопорном участке, а ширину раскрытия трещин определяют как среднее значение на длине стойки 1 м.

Марка стойки

Отпускная прочность

Параметр

Ступень нагрузки, %

бетона

(% от )

83,3

100

110

120

130

140

СЦ26.1-1.0

Нагрузки, кН (тс)

22,85 (2,33)

27,43 (2,80)

30,18 (3,08)

32,42 (3,36)

35,66 (3,64)

38,41 (3,92)

Прогиб, см

49,97

66,13

—

Ширина трещин, мм

0,063

—

—

—

—

—

Нагрузки, кН (тс)

23,56 (2,40)

28,28 (2,88)

31,07 (3,17)

33,89 (3,46)

36,72 (3,74)

39,54 (4,03)

Прогиб, см

49,68

66,22

—

Ширина трещин, мм

0,064

—

—

—

—

—

100

Нагрузки, кН (тс)

24,59 (2,51)

29,55 (3,01)

32,50 (3,31)

35,46 (3,62)

38,41 (3,92)

41,36 (4,22)

Прогиб, см

51,41

72,80

—

Ширина трещин, мм

0,061

—

—

—

—

—

СЦ26.1-1.1

Нагрузки, кН (тс)

21,40 (2,18)

25,69 (2,62)

28,26 (2,88)

30,82 (3,14)

33,39 (3,41)

35,96 (3,67)

Прогиб, см

41,64

60,52

—

Ширина трещин, мм

0,071

—

—

—

—

—

Нагрузки, кН (тс)

22,63 (2,31)

27,16 (2,77)

29,88 (3,05)

32,60 (3,32)

35,31 (3,60)

38,03 (3,88)

Прогиб, см

43,42

62,57

—

Ширина трещин, мм

0,076

—

—

—

—

—

100

Нагрузки, кН (тс)

24,22 (2,47)

29,13 (2,97)

32,07 (3,27)

34,91 (3,56)

37,85 (3,86)

40,80 (4,16)

Прогиб, см

47,14

68,63

—

Ширина трещин, мм

0,082

—

—

—

—

—

СЦ20.1-1.1

Нагрузки, кН (тс)

Прогиб, см

Ширина трещин, мм

52,68 (5,37)

32,03

0,116

63,24(6,45)

48,32

—

69,56 (7,09)

—

75,89 (7,74)

—

82,21 (8,38)

—

88,54 (9,03)

—

Нагрузки, кН (тс)

55,03 (5,61)

66,06 (6,74)

72,71 (7,41)

79,32 (8,09)

85,93 (8,76)

92,54 (9,44)

Прогиб, см

34,19

51,81

—

Ширина трещин, мм

0,124

—

—

—

—

—

100

Нагрузки, кН (тс)

57,34 (5,84)

68,84 (7,02)

75,73 (7,72)

82,61 (8,42)

89,5 (9,13)

96,38 (9,83)

Прогиб, см

36,31

54,46

—

Ширина трещин, мм

0,123

—

—

—

—

—

Нагрузки, кН (тс)

64,96 (6,62)

77,98 (7,95)

85,78 (8,75)

93,57 (9,54)

101,37 (10,34)

109,17 (11,13)

Прогиб, см

33,88

47,16

—

СЦ20.2-1.0

Ширина трещин, мм

0,084

—

—

—

—

—

Нагрузки, кН (тс)

66,89 (6,82)

80,30

(8,19)

88,35 (9,01)

96,38 (9,83)

104,41 (10,65)

112,44 (11,47)

Прогиб, см

34,86

49,46

—

Ширина трещин, мм

0,087

—

—

—

—

—

100

Нагрузки, кН (тс)

69,17 (7,05)

83,08 (8,47)

91,37 (9,32)

99,67 (10,16)

107,98 (11,01)

116,29 (11,89)

Прогиб, см

36,15

52,59

—

Ширина трещин, мм

0,083

—

—

—

—

—

Нагрузки, кН (тс)

63,47 (6,47)

76,19 (7,77)

83,81 (8,55)

91,43 (9,32)

99,05 (10,10)

106,67 (10,88)

Прогиб, см

33,66

48,43

—

СЦ20.2-1.1

Ширина трещин, мм

0,113

—

—

—

—

—

Нагрузки, кН (тс)

65,80 (6,71)

78,99 (8,05)

86,84 (8,86)

94,73 (9,66)

102,63 (10,47)

110,52 (11,27)

Прогиб, см

35,19

51,18

—

Ширина трещин, мм

0,118

—

—

—

—

—

100

Нагрузки, кН (тс)

68,66 (7,00)

82,43 (8,41)

90,72 (9,25)

98,97 (10,09)

107,21 (10,93)

115,46 (11,77)

Прогиб, см

37,12

53,99

—

Ширина трещин, мм

0,117

—

—

—

—

—

Нагрузки, кН (тс)

61,09 (6,23)

73,34 (7,48)

80,67 (8,23)

88,00 (8,97)

95,34 (9,72)

102,67 (10,47)

Прогиб, см

34,58

48,90

—

СЦ20.2-1.2

Ширина трещин, мм

0,141

—

—

—

—

—

Нагрузки, кН (тс)

63,54 (6,48)

76,28 (7,78)

83,93 (8,56)

91,55 (9,34)

99,18 (10,11)

106,81 (10,89)

Прогиб, см

36,14

51,37

—

Ширина трещин, мм

0,147

—

—

—

—

—

100

Нагрузки, кН (тс)

66,63 (6,79)

80,02 (8,16)

88,02 (8,98)

96,03 (9,79)

104,03 (10,61)

112,03 (11,42)

Прогиб, см

38,04

54,51

—

Ширина трещин, мм

0,154

—

—

—

—

Нагрузки, кН (тс)

63,47 (6,47)

76,19 (7,77)

83,81 (8,55)

91,43 (9,32)

99,05 (10,10)

106,67 (10,88)

Прогиб, см

33,66

48,43

—

СЦ20.2-2.1

Ширина трещин, мм

0,113

—

—

—

—

—

Нагрузки, кН (тс)

65,80 (6,71)

78,99 (8,05)

86,84 (8,86)

94,73 (9,66)

102,63 (10,47)

110,52 (11,27)

Прогиб, см

35,19

51,18

—

Ширина трещин, мм

0,118

—

—

—

—

—

100

Нагрузки, кН (тс)

68,66 (7,00)

82,47 (8,41)

90,71 (9,25)

98,95 (10,09)

107,19 (10,93)

115,41 (11,77)

Прогиб, см

37,12

53,99

—

Ширина трещин, мм

0,117

—

—

—

—

—

Нагрузки, кН (тс)

61,26 (6,25)

73,54 (7,50)

80,89 (8,25)

88,24 (9,00)

95,60 (9,75)

102,95 (10,50)

Прогиб, см

31,76

45,10

—

СЦ20.3-1.0н

Ширина трещин, мм

0,088

—

—

—

—

—

Нагрузки, кН (тс)

63,06 (6,43)

75,70 (7,72)

83,28 (8,49)

90,85 (9,26)

98,42 (10,04)

105,99 (10,82)

Прогиб, см

32,67

47,12

—

Ширина трещин, мм

0,090

—

—

—

—

—

100

Нагрузки, кН (тс)

65,21 (6,65)

78,26 (7,98)

86,10 (8,78)

93,91 (9,58)

101,73 (10,37)

109,56 (11,17)

Прогиб, см

33,50

49,27

—

Ширина трещин, мм

0,091

—

—

—

—

—

Нагрузки, кН (тс)

60,96 (6,22)

73,18 (7,46)

80,49 (8,21)

87,81 (8,95)

95,13 (9,70)

102,45 (10,45)

Прогиб, см

31,59

45,77

—

СЦ20.3-1.1н

Ширина трещин, мм

0,108

—

—

—

—

—

Нагрузки, кН (тс)

63,46 (6,47)

76,17 (7,77)

83,82 (8,55)

91,44 (9,32)

99,06 (10,10)

106,68 (10,88)

Прогиб, см

33,29

48,77

—

Ширина трещин, мм

0,115

—

—

—

—

—

100

Нагрузки, кН (тс)

66,10 (6,74)

79,36 (8,09)

87,27 (8,9)

95,20 (9,71)

103,14 (10,52)

111,07 (11,34)

Прогиб, см

35,77

52,66

—

Ширина трещин, мм

0,113

—

—

—

—

—

Нагрузки, кН (тс)

44,41 (4,53)

53,31 (5,44)

58,64 (5,98)

63,97 (6,52)

69,31 (7,07)

74,64 (7,61)

Прогиб, см

29,57

45,94

—

СЦ20.3-1.0в

Ширина трещин, мм

0,124

—

—

—

—

—

Нагрузки, кН (тс)

45,60 (4,65)

54,74 (5,58)

60,19 (6,14)

65,67 (6,70)

71,14 (7,25)

76,61 (7,81)

Прогиб, см

30,44

47,53

—

Ширина трещин, мм

0,127

—

—

—

—

—

100

Нагрузки, кН (тс)

50,04 (5,10)

60,67 (5,13)

66,13 (6,74)

72,14 (7,36)

78,16 (7,97)

84,16 (8,58)

Прогиб, см

36,05

57,39

—

Ширина трещин, мм

0,142

—

—

—

—

—

Нагрузки, кН (тс)

45,53 (4,44)

52,26 (5,33)

57,48 (5,86)

62,71 (6,39)

67,91 (6,93)

73,16 (7,46)

Прогиб, см

30,18

48,42

—

СЦ20.3-1.1в

Ширина трещин, мм

0,178

—

—

—

—

—

Нагрузки, кН (тс)

44,94 (4,58)

53,95 (5,50)

59,33 (6,05)

64,72 (6,6)

70,12 (7,15)

75,5 (7,70)

Прогиб, см

31,74

50,99

—

Ширина трещин, мм

0,187

—

—

—

—

—

100

Нагрузки, кН (тс)

50,05 (5,10)

60,11 (6,13)

66,13 (6,74)

72,14 (7,36)

78,15 (7,97)

84,16 (8,58)

Прогиб, см

39,91

65,07

—

Ширина трещин, мм

0,222

—

—

—

—

—

Нагрузки, кН (тс)

18,33 (1,87)

22,01 (2,24)

24,21 (2,47)

26,41 (2,69)

28,61 (2,92)

30,81 (3,14)

Прогиб, см

85,37

111,53

—

СЦ22.1-1.0

Ширина трещин, мм

0,065

—

—

—

—

—

Нагрузки, кН (тс)

24,18 (2,47)

22,68 (2,31)

24,92 (2,54)

27,18 (2,77)

29,45 (3,00)

31,71 (3,23)

Прогиб, см

85,77

111,85

—

Ширина трещин, мм

0,067

—

—

—

—

—

100

Нагрузки, кН (тс)

Прогиб, см

Ширина трещин, мм

19,73 (2,01)

88,97

0,065

23,69 (2,42)

124,32

—

26,11 (2,66)

—

28,48 (2,90)

—

30,85 (3,15)

—

33,22 (3,39)

—

Нагрузки, кН (тс)

18,81 (1,92)

22,58 (2,30)

24,84 (2,53)

27,10 (2,76)

29,36 (2,99)

31,61 (3,22)

Прогиб, см

89,67

114,95

—

СЦ22.1-1.1

Ширина трещин, мм

0,081

—

—

—

—

—

Нагрузки, кН (тс)

19,52 (1,99)

23,43 (2,39)

25,78 (2,63)

28,13 (2,87)

30,47 (3,11)

32,81 (3,35)

Прогиб, см

90,69

116,11

—

Ширина трещин, мм

0,084

—

—

—

—

—

100

Нагрузки, кН (тс)

20,53 (2,09)

24,65 (2,51)

27,08 (2,76)

29,54 (3,01)

32,00 (3,26)

34,46 (3,51)

Прогиб, см

95,04

124,59

—

Ширина трещин, мм

0,088

—

—

—

—

—

Нагрузки, кН (тс)

16,44 (1,68)

19,74 (2,01)

21,71 (2,21)

23,68 (2,41)

25,66 (2,62)

27,63 (2,82)

Прогиб, см

29,13

47,86

—

СЦ26.2-1.0

Ширина трещин, мм

0,058

—

—

—

—

—

Нагрузки, кН (тс)

17,21 (1,75)

20,66 (2,11)

22,76 (2,32)

24,83 (2,53)

26,90 (2,74)

28,97 (2,95)

Прогиб, см

30,14

49,31

—

Ширина трещин, мм

0,061

—

—

—

—

—

100

Нагрузки, кН (тс)

18,21 (1,86)

21,86 (2,23)

24,06 (2,45)

26,24 (2,68)

28,43 (2,90)

30,62 (3,12)

Прогиб, см

32,78

53,07

—

Ширина трещин, мм

0,062

—

—

—

—

—

Нагрузки, кН (тс)

18,77 (1,91)

22,53 (2,30)

24,78 (2,53)

27,04 (2,76)

29,29 (2,99)

31,54 (3,22)

Прогиб, см

44,67

64,89

—

СЦ26.3-1.0

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

19,53 (1,99)

23,44 (2,39)

25,79 (2,63)

28,13 (2,87)

30,48 (3,11)

32,82 (3,35)

Прогиб, см

45,46

65,51

—

Ширина трещин, мм

0,074

—

—

—

—

—

100

Нагрузки, кН (тс)

20,43 (2,08)

24,53 (2,50)

26,97 (2,75)

29,42 (3,00)

31,87 (3,25)

34,32 (3,50)

Прогиб, см

47,42

69,69

—

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

16,04 (1,64)

19,25 (1,96)

21,18 (2,16)

23,10 (2,36)

25,03 (2,55)

26,96 (2,75)

Прогиб, см

30,95

49,79

—

СЦ26.3-1.1

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

17,04 (1,74)

20,45 (2,09)

22,50 (2,29)

24,54 (2,50)

26,59 (2,71)

28,63 (2,92)

Прогиб, см

33,16

53,07

—

Ширина трещин, мм

0,081

—

—

—

—

—

100

Нагрузки, кН (тс)

18,38 (1,87)

22,06 (2,25)

24,27 (2,48)

26,48 (2,70)

28,68 (2,93)

30,89 (3,15)

Прогиб, см

37,76

58,89

—

Ширина трещин, мм

0,089

—

—

—

—

—

Нагрузки, кН (тс)

15,64 (1,60)

18,78 (1,92)

20,66 (2,11)

22,54 (2,30)

24,41 (2,49)

26,29 (2,68)

Прогиб, см

22,80

33,76

—

СЦ26.3-1.2

Ширина трещин, мм

0,049

—

—

—

—

—

Нагрузки, кН (тс)

16,92 (1,73)

20,31 (2,07)

22,35 (2,28)

24,38 (2,49)

26,41 (2,69)

28,44 (2,90)

Прогиб, см

24,31

37,37

—

Ширина трещин, мм

0,053

—

—

—

—

—

100

Нагрузки, кН (тс)

18,66 (1,90)

22,40 (2,28)

24,60 (2,51)

26,83 (2,74)

29,07 (2,96)

31,30 (3,19)

Прогиб, см

27,75

42,96

—

Ширина трещин, мм

0,059

—

—

—

—

—

Нагрузки, кН (тс)

18,77 (1,91)

22,53 (2,30)

24,78 (2,53)

27,04 (2,76)

29,29 (2,89)

31,54 (3,22)

Прогиб, см

44,67

64,89

—

СЦ26.3-2.0

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

19,53 (1,99)

23,44 (2,39)

25,79 (2,63)

28,13 (2,87)

30,48 (3,11)

32,82 (3,35)

Прогиб, см

45,46

65,51

—

Ширина трещин, мм

0,074

—

—

—

—

—

100

Нагрузки, кН (тс)

20,43 (2,08)

24,53 (2,50)

26,97 (2,75)

29,42 (3,00)

31,87 (3,25)

34,32 (3,50)

Прогиб, см

47,42

69,69

—

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

16,04 (1,64)

19,25 (1,96)

21,18 (2,16)

23,10 (2,36)

25,03 (2,55)

26,96 (2,75)

Прогиб, см

30,95

49,79

—

СЦ26.3-2.1

Ширина трещин, мм

0,072

—

—

—

—

—

Нагрузки, кН (тс)

17,04 (1,74)

20,45 (2,09)

22,50 (2,29)

24,54 (2,50)

26,59 (2,71)

28,63 (2,93)

Прогиб, см

33,16

53,07

—

Ширина трещин, мм

0,081

—

—

—

—

—

100

Нагрузки, кН (тс)

18,38 (1,87)

22,06 (2,25)

24,27 (2,48)

26,48 (2,70)

28,68 (2,93)

30,89 (3,15)

Прогиб, см

37,72

58,80

—

Ширина трещин, мм

0,089

—

—

—

—

—

Приложение 3

Справочное

Марки цилиндрических железобетонных центрифугированных стоек

Обозначение по ГОСТ 22687-77,

ГОСТ 24762-81

Марка стойки по ГОСТ 22687.2-85

СЦ5

СЦ26.1-1.0

СЦ5-1

СЦ26.1-1.1

СЦ8-1

СЦ20.1-1.1

СЦ10

СЦ20.2-1.0

СЦ10-1

СЦ20.2-1.1

СЦ10-2

СЦ20.2-1.2

СЦ11-1

СЦ20.2-2.1

СЦ12н

СЦ20.3-1.0н

СЦ12н-1

СЦ20.3-1.1н

СЦ12в

СЦ20.3-1.0в

СЦ12в-1

СЦ20.3-1.1в

СЦ20

СЦ22.1-1.0

СЦ20-1

СЦ22.1-1.1

СЦ33

СЦ26.2-1.0

СЦ36

СЦ26.3-1.0

СЦ36-1

СЦ26.3-1.1

СЦ36-2

СЦ26.3-1.2

СЦ 37

СЦ26.3-2.0

СЦ37-1

СЦ26.3-2.1

Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1986

Предоставлено компанией .

| Часть 2
