ГОСТ 23961-80

Группа Ж83


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


МЕТРОПОЛИТЕНЫ

Габариты приближения строений, оборудования и подвижного состава

Constraction, equipment and rolling stock сleaгаnсе

diagrams for USSR Metro

Дата введения 1980-07-01

РАЗРАБОТАН

Министерством  путей сообщения

Министерством  транспортного строительства

Министерством  автомобильной промышленности

ИСПОЛНИТЕЛИ

Ю.М.Лазаренко,  канд. техн. наук (руководитель темы); Н.Г.Чибизова, канд. техн. наук; А.А.Львов, д-р техн. наук; Л.С.Борисова; А.Я.Чернышева; С.И.Жуков; А.Г.Акимов; Н.А.Ягупов; А.Л.Суровиков

ВНЕСЕН  Министерством путей сообщения

Зам.  министра К.В.Кулаев

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства  от 29 декабря 1979 г. N 260

Настоящий  стандарт распространяется на габариты приближения строений, оборудования и подвижного состава линий метрополитенов колеи 1520 мм.

Установленные  настоящим стандартом габариты следует применять при:

проектировании  и строительстве новых линий метрополитена, сооружений и устройств на них;

реконструкции  существующих линий метрополитена, сооружений и устройств на них;

проектировании,  изготовлении, модернизации и ремонте подвижного состава для метрополитенов.

Порядок  применения указанных габаритов на эксплуатируемых линиях метрополитенов устанавливается Министерством путей сообщения.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1.  Настоящий стандарт устанавливает:

габариты  приближения строений — предельные поперечные (перпендикулярные оси пути) очертания, внутрь которых помимо подвижного состава и оборудования не должны заходить никакие части стационарных сооружений и строительных конструкций, кроме упоров тоннельных затворов, с учетом нормируемых допусков на их изготовление и монтаж;

габарит  приближения оборудования — предельное поперечное (перпендикулярное оси пути) очертание, внутрь которого не должны заходить никакие части всех видов   оборудования и устройств, за исключением частей устройств, предназначенных для непосредственного взаимодействия с соответствующими частями подвижного состава;

габарит  подвижного состава — предельное, поперечное (перпендикулярное оси пути) очертание, внутри которого должен помещаться подвижной   состав (с  учетом  максимальных нормируемых допусков и износов, а также бокового наклонения на рессорах), установленный на прямом горизонтальном пути и в кривой расчетного радиуса как в ненагруженном, так и в нагруженном состоянии;

строительное  очертание подвижного состава — поперечное (перпендикулярное оси пути) очертание, подлежащее расчету для всех характерных сеченый, наружу которого не должна выступать ни одна часть подвижного состава в этих сечениях, в ненагруженном его состоянии при нахождении на прямом горизонтальном пути и при совмещении его продольной, вертикальной, срединной плоскости с осью пути;

проектное  очертание подвижного состава — поперечное (перпендикулярное оси пути) очертание, подлежащее расчету для всех характерных сечений, внутри которого должны находиться все расположенные в рассматриваемом сечении элементы конструкции  проектируемого подвижного состава, имеющие номинальные размеры.

1.2.  Пространство между габаритом приближения строений и габаритом приближения оборудования установлено для размещения устройств пути, автоматики и телемеханики для движения поездов, связи, электроснабжения, освещения, санитарной техники, а также дорожки для прохода обслуживающего персонала, пешеходных мостиков и платформ на перегонах между станциями.

1.3.  Пространство между габаритом приближения оборудования и габаритом подвижного состава (а для двухпутных линий также между габаритами смежных подвижных составов) установлено для перемещений подвижного состава, вызываемых отклонениями в состоянии отдельных элементов пути, а также динамическими колебаниями подвижного состава на рессорах.

1.4.  Пространство между габаритом подвижного состава и его строительным очертанием установлено для перемещений подвижного состава, вызываемых:

допускаемыми  в эксплуатации конструктивными зазорами при максимальных износах;

наклонами  кузова при асимметрии нагрузки, неравномерной осадке рессор и выборе зазора в скользунах;

наклонами  кузова из-за поломки элемента центральной рессоры.

Кроме  того, дополнительно следует учитывать перемещения кузова вследствие боковой качки, крена и геометрических выносов в кривых участках, превышающие аналогичные перемещения кузова расчетного вагона.

1.5.  Пространство между строительными и проектными очертаниями подвижного состава установлено для компенсации плюсовых допусков при изготовлении и ремонте подвижного состава.



2. ГАБАРИТЫ ПРИБЛИЖЕНИЯ СТРОЕНИЙ

2.1.  Габариты приближения строений должны соответствовать указанным на черт.1-3 при расположении контактного рельса слева от оси пути.

2.2.  Габарит  приближения   строений (черт.1) установлен для прямых участков пути и кривых радиусом 200 м и более, расположенных в тоннелях кругового   очертания диаметрами 5100-5200 мм.

В  кривых участках пути ось тоннеля должна быть смещена относительно оси пути во внутреннюю сторону кривой на величину , мм, определяемую по формуле


где 1700 (1670) — расстояние от центра габарита до точки, лежащей в плоскости касательной к головкам рельсов посередине пути, соответственно, при рельсах типов Р50 и Р65, мм;

       — тангенс угла наклона пути к горизонтали.

Для  служебных веток в кривых участках пути  радиусом менее 200 м размеры габарита следует увеличивать, обеспечивая размещение между ним и габаритом необходимого оборудования и кабелей.

Примечание.  Габариты тоннелей кругового очертания диаметрами более 5200 мм следует определять расчетом, но принимать не менее габарита .





2.3.  Очертание габарита приближения строений (черт.2), расположенное выше уровня головок рельсов, установлено для прямых участков пути. Для кривых участков пути поперечные размеры этого очертания следует увеличивать в соответствии с п.1 обязательного приложения 1.

Очертание  габарита , расположенное ниже уровня головок рельсов, установлено для прямых и кривых участков пути.





2.4.  Очертание  габаритов приближения строений (черт.3), расположенное выше уровня головок рельсов (кроме линии приближения колонн) установлено для  прямых участков пути. Поперечные размеры правой части этого очертания и расстояние до перил на платформах, расположенных в кривых участках пути, следует увеличивать в соответствии с п.1 обязательного приложения 1.

Координаты  верхнего края платформ на станциях и перегонах на кривых участках пути следует принимать в соответствии с п.2 обязательного приложения 1.

Очертание  габарита , расположенное ниже уровня головок рельсов, а также расстояние по горизонтали до линии приближения колонн установлено для прямых и кривых участков пути.





2.5.  Расстояние между осями смежных путей на прямых участках, а также на кривых радиусом 500 м и более должно быть не менее, мм:



     на главных путях в двухпутных тоннелях без промежуточных опор ….3400



     на мостах и эстакадах ……………………………………. 3700



     на главных путях наземных участков и в местах укладки

      перекрестных съездов, а также путях для

     оборота составов ………………………………………… 4000



     на парковых путях ……………………………………….. 4200



     на парковых путях, предназначенных также для обращения

     подвижного состава железных дорог колеи 1520 мм……………… 4800



     на деповских путях (в здании) …………………………….. 4500

Для  кривых участков пути радиусом менее 500 м указанные расстояния, кроме расстояний на парковых путях, следует увеличивать с учетом максимально допускаемых скоростей движения поездов на перспективу в соответствии с п.3 обязательного приложения 1.

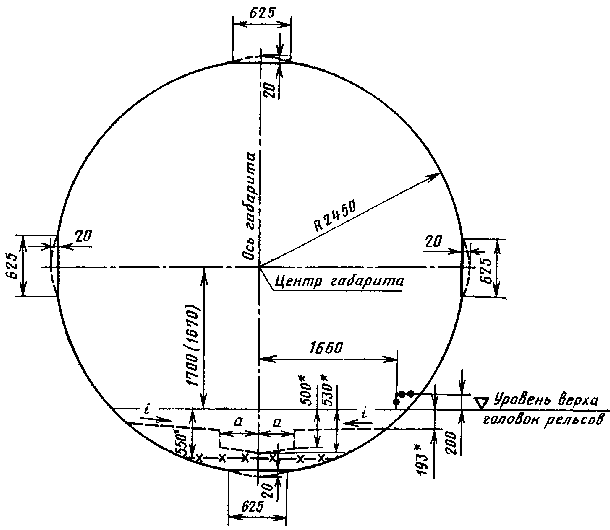

Габарит

(для тоннелей кругового очертания на перегонах)

_________________

    * Размер следует увеличить на 30 мм при укладке в путь рельсов типа Р65



 линия приближения дорожки для прохода обслуживающего персонала;



  — — — —   — линия приближения водоотводного лотка;



 — линия приближения основания пути.



Черт.1

Примечания:  1. Размер в скобках следует принимать в случае укладки в путь рельсов типа Р65.

2.  Размер следует устанавливать в зависимости от конструкции пути в пределах 450-550 мм.





3.  Уклон для прямых участков пути следует принимать равным 0,03. Для кривых участков пути величину уклона следует устанавливать в зависимости от возвышения наружного рельса.





4.  За ось габарита следует принимать линию, проходящую через середину пути перпендикулярно к плоскости, касательной к головкам рельсов.

Габарит

(для тоннелей прямоугольного очертания, сооружений и устройств

наземных и надземных участков на перегонах

______________________

*  Размер следует увеличивать на 30 мм при укладке в путь рельсов типа Р65



   линия приближения колонн;



  -.-.- — линия приближения перил на мостах и эстакадах, а также подпорных стен на открытых наземных участках линий;



  — — — — линия приближения водоотводного лотка при укладке верхнего строения пути на бетонном слое;



  линия приближения основания пути на бетонном слое;



   линия приближения основания пути на щебеночном балласте.



Черт.2

Примечания:  1. Размер следует устанавливать в зависимости от конструкции пути в пределах 450-550 мм.





2.  Уклон  для прямых участков пути следует принимать равным 0,03. Для кривых участков пути величину уклона следует устанавливать в зависимости от возвышения наружного рельса.

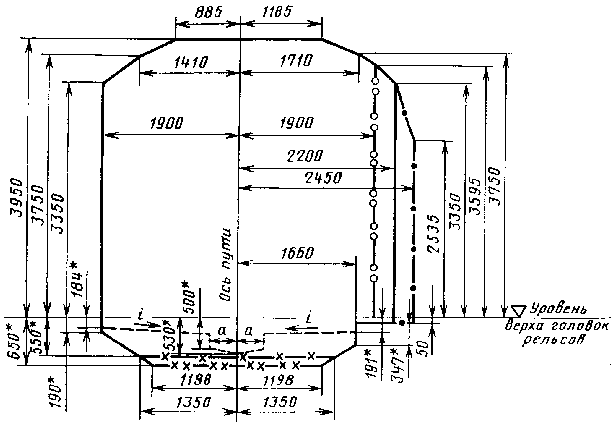

Габарит

(для станций)

____________________

*  Размер следует увеличивать на 30 мм при укладке в путь рельсов типа Р65



     -·-·-·— линия приближения перил на мостах и эстакадах, а также подпорных стен на открытых наземных участках линий;



   линия приближения основания пути на бетонном слое;



     линия приближения основания пути на щебеночном балласте;



      линия приближения перил на платформах;



     — — — —  линия приближения водоотводного лотка при укладке верхнего строения пути на бетонном слое;



       линия приближения колонн.



Черт.3

Примечания:  1. Размер следует устанавливать в зависимости от конструкции пути в пределах 450-550 мм.





2.  Уклон для прямых участков пути следует принимать равным 0,03. Для кривых участков  пути величину уклона следует устанавливать в зависимости от возвышения наружного рельса.





3.  Размер 3150 мм допускается применять для стен служебных помещений, расположенных на пассажирских платформах, на длине до 10 м от их торца.



3. ГАБАРИТ ПРИБЛИЖЕНИЯ ОБОРУДОВАНИЯ

3.1.  Габарит приближения оборудования на прямых участках пути должен соответствовать габариту , указанному на черт.4 и 5.





3.2.  Размеры верхнего очертания, а также расстояние от оси пути до точки нижнего очертания габарита в кривых участках пути следует увеличивать на величины перемещений расчетного вагона (длина кузова 18,2 м,  база вагона 12,6 м и база    тележки 2,1 м) в соответствии с обязательным приложением 2.



Габарит

Верхнее очертание габарита

Примечание.  Размеры по вертикали до точек допускается принимать уменьшенными на 30 мм для тоннелей кругового  очертания при обращении вагонов типов Е, 81-714, 81-717, И(81-715 и 81-716) в случае укладки в путь рельсов типа Р65.

Черт.4


Нижнее очертание габарита

__________________

*  Размер следует увеличивать на 30 мм при укладке в путь рельсов типа Р65.

**  Размер допускается увеличивать до 890 мм в местах установки уплотнителей на

порогах.

___________   основное очертание габарита приближения оборудования;



      линия приближения контактного рельса;



   -.-.-     линия приближения порога и настилов;



   — . . —   линия приближения шины автостопа в поднятом положении;



   — . . . — линия приближения скобы пикетоотметчика;



   ……..  линия приближения автостопа только в стесненных условиях;



     линия приближения датчиков автоведения (действительно и для правой части);



     -/ /-   линия приближения пункта подключения кабелей к контактному рельсу;



   линия приближения нижней постели шпалы при укладке бетонного основания пути

в тоннелях кругового очертания.



Черт.5

Примечания:  1. Нижнее очертание габарита по линии следует применять в местах отсутствия контактного рельса, а при наличии контактного рельса — по линии .





2.  Ширина желоба между боковой рабочей гранью головки ходового рельса и устройствами, расположенными   внутри колеи, должна быть не менее 90 мм.

Ширина  желоба между рельсом и контррельсом должна быть не менее 42 мм при условии обеспечения плавного отвода до ширины 90 мм в начале и конце контррельса.





3.3.  Размеры нижнего очертания габарита (кроме размеров до точки ) действительны  также и для кривых участков пути радиусом 200 м и более.

Для  кривых участков пути радиусом менее 200 м расстояния по горизонтали до точек нижнего очертания габарита со стороны внутренней нитки следует дополнительно увеличивать:

при  радиусе кривой менее 100  м — на 20 мм;

        "         "          "        от     100  до 124 м — на 16 мм;

        "         "          "         "      125   "  149 м — на 11 мм;

        "         "          "         "      150   "  199 м — на 6 мм.



3.4.  В пространстве между габаритами и  в кривых участках радиусом 350 м и менее не допускается переход кабелей по своду с одной стороны тоннеля на другую.



4. ГАБАРИТ ПОДВИЖНОГО СОСТАВА

4.1.  Габарит подвижного состава, а также путевых и других машин в транспортном положении, предназначенных для эксплуатации на линиях метрополитена, должен соответствовать указанному на черт.6 и 7.

Примечание.  Габариты путевых и других машин в рабочем положении следует устанавливать с учетом технологии выполняемых ими работ, безопасности эксплуатационной работы и сохранности оборудования, расположенного в соответствии с габаритом приближения оборудования .



Габарит

Верхнее очертание габарита

………  только для зеркал заднего вида.



Черт.6

Нижнее очертание габарита



     — — —    для токоприемника и индуктора автоведения, расстояние от уровня верха головок рельсов до верхней плоскости

индуктора автоведения должно быть не более 137 мм;



     — . —    для токоприемника в рабочем положении;



       только для скобы автостопа;



     только для корпуса редуктора.



Черт.7

5. СТРОИТЕЛЬНОЕ И ПРОЕКТНОЕ ОЧЕРТАНИЯ ПОДВИЖНОГО СОСТАВА

5.1.  Максимально допускаемые поперечные размеры строительного очертания подвижного состава метрополитенов следует определять путем уменьшения размеров по горизонтали габарита  (см. черт.6) с каждой стороны на величину необходимых горизонтальных ограничений габарита или (поперечных перемещений подвижного состава при вписывании в кривую расчетного радиуса с учетом наибольших допускаемых износов ходовых частей) по формуле




где —  расстояние по горизонтали от оси пути до искомой -й точки строительного очертания, мм;

       — расстояние по горизонтали от оси пути до -й точки габарита подвижного состава , мм;

       — одно из указанных выше горизонтальных ограничений габарита подвижного состава или (внутреннее или наружное), м

м.

5.2.  Расстояния по вертикали до точек верхнего очертания габарита (см. черт.6, кроме точки 11) являются одновременно и максимальными расстояниями по вертикали до соответствующих точек  строительного очертания верхней части подвижного состава в ненагруженном состоянии при колесах наибольшего диаметра.

Размеры  строительного очертания нижней части подвижного состава (кроме токоприемника) по вертикали следует определять путем увеличения размеров по вертикали габарита (см. черт.7) в точках 11, 12, 13, 14, 15-27 на величину вертикальных ограничений (понижений соответствующих частей подвижного состава, возможных в процессе эксплуатации, вследствие максимального нормируемого износа ходовых частей, равномерной осадки рессор и их прогиба от расчетной нагрузки и динамических колебаний).

Размеры  строительного очертания токоприемника по вертикали необходимо определять с учетом следующих требований:

токоприемник  нового вагона в верхнем положении не должен выходить по высоте за пределы  линии нижнего очертания габарита (см. черт.7);

нижняя  плоскость токоприемника  должна быть выше линии нижнего очертания габарита на величину возможного понижения токоприемника вследствие износа колесных пар за период между регулировками высоты токоприемника.

5.3.  Методика определения строительных размеров подвижного состава приведена в обязательном приложении 3.

5.4.  Проектное очертание подвижного состава следует определять путем уменьшения его строительного очертания на величину соответствующих плюсовых допусков при изготовлении и ремонте подвижного состава.

5.5.  Вписывание проектируемого подвижного состава в габарит М следует осуществлять посредством совмещения на одном чертеже строительного и проектного очертаний подвижного состава и внешнего контура соответствующих его частей (кузова, тележки и укрепленных на них деталей).

Для  каждой выступающей точки, вписываемой в габарит части  подвижного состава, должны быть указаны координаты: горизонтальная — от продольной, вертикальной, серединной плоскости подвижного состава; вертикальная — от уровня верха головок рельсов.

Кроме  того, на схеме расположения надкузовного и подкузовного оборудования должны быть указаны расстояния от проверяемых сечений рассматриваемой части подвижного состава до пятниковых сечений.

5.6.  Запрещается выпуск предприятием-изготовителем единиц подвижного состава с нарушением строительного очертания.



ПРИЛОЖЕНИЕ 1

Обязательное



Методика определения поперечных размеров габаритов

приближения строений и расстояний между осями

смежных путей в кривых участках

1.  Поперечные размеры габарита (см. черт.2), а также поперечные размеры правой части габарита (см. черт.3) и расстояние до перил на платформах в кривых участках  пути следует увеличивать:

с  внутренней стороны кривой — на величину , мм, по формуле

с  наружной стороны кривой — на величину , мм, по формуле


где — максимальный геометрический вынос расчетного вагона в кривой данного радиуса, мм;

       — горизонтальное перемещение расчетного вагона при его наклоне от возвышения наружного рельса, мм.

Величины  и следует принимать соответственно по табл.1 и 2.

При  определении расстояний от оси пути до стен прямоугольного очертания величину следует принимать: для наружной стороны кривой при =1000 мм, для внутренней — при =3260 мм.



Таблица 1

Геометрический вынос расчетного вагона в кривой радиуса



, м


, мм


4000


5


3000


7


2000


10


1500


14


1200


18


1000


21


800


26


600


35


500


42


400


52


350


60


300


70


250


84


200


105


175


120


150


140


125


168


100


210


80


262


60


350


2.  Координаты верхнего края платформ на станциях и  перегонах на кривых участках пути следует принимать по табл.3.

3.  Расстояния между осями смежных путей на кривых участках пути радиусом менее 500 м следует увеличивать:

на  значение — при отсутствии возвышения или при равных возвышениях наружных рельсов обоих путей или при возвышении наружного рельса внешнего пути менее возвышения наружного рельса внутреннего пути;

на  значение — при возвышении наружного рельса внешнего пути более возвышения наружного рельса внутреннего пути.

Значения  и приведены в табл.4.





4.  Отводы уширений габаритов приближения строений, а также габарита приближения оборудования и расстояний между осями смежных путей на подходах к кривым участкам следует производить от нуля до полной нормы, соответствующей круговой кривой по прямолинейной зависимости.

Отводы  уширений габаритов следует начинать:

при  наличии переходной кривой — за 10 м до начала этой кривой со стороны наружной рельсовой нити и за 5 м — со стороны внутренней рельсовой нити;

при  отсутствии переходной кривой — соответственно за 12 и 8 м до начала круговой кривой.

Отводы  уширений габаритов следует заканчивать:

при  наличии переходной кривой —  за 5 м до начала круговой кривой со стороны наружной рельсовой нити и в  начале круговой кривой — со стороны внутренней рельсовой нити;

при  отсутствии переходной кривой — за 2 м до начала круговой кривой со стороны наружной рельсовой нити и на  круговой кривой, в 5 м от ее начала — со стороны внутренней рельсовой нити.



Таблица 2

Горизонтальные перемещения

мм














Высота Н от уровня верха головок рельсов до точек габарита



Горизонтальные перемещения

при возвышении наружного рельса




10


20


30


40


50


60


70


80


90


100


110


120


3950-3901


25


49


74


99


123


148


173


197


222


247


271


296


3900-3801


24


49


73


97


122


146


171


195


219


244


268


292


3800-3701


24


48


71


95


119


142


166


190


214


237


261


285


3700-3601


23


46


69


92


116


139


162


185


208


231


254


277


3600-3501


22


45


67


90


112


135


157


180


202


225


247


270


3500-3401


22


44


66


87


109


131


153


175


197


219


241


262


3400-3301


21


43


64


85


106


127


149


170


191


212


234


255


3300-3201


21


41


62


82


103


124


144


165


186


206


227


247


3200-3101


20


40


60


80


100


120


140


160


180


200


220


240


3100-3001


19


39


58


77


97


116


136


155


174


194


213


232


3000-2901


19


38


56


75


94


112


131


150


169


187


206


225


2900-2801


18


36


54


72


91


109


127


145


163


181


199


217


2800-2701


18


35


52


70


87


105


122


140


157


175


192


210


2700-2601


17


34


51


67


84


101


118


135


152


169


186


202


2600-2501


16


32


49


65


81


97


114


130


146


162


179


195


2500-2401


16


31


47


62


78


94


109


125


141


156


172


187


2400-2301


15


30


45


60


75


90


105


120


135


150


165


180


2300-2201


14


29


43


57


72


86


101


115


129


144


158


172


2200-2101


14


28


41


55


69


82


96


110


124


137


151


165


2100-2001


13


26


39


52


66


79


92


105


118


131


144


157


2000-1901


12


25


37


50


62


75


87


100


112


125


137


150


1900-1801


12


24


36


47


59


71


83


95


107


119


131


142


1800-1701


11


22


34


45


56


67


79


90


101


112


124


135


1700-1601


11


21


32


42


53


64


74


85


96


106


117


127


1600-1501


10


20


30


40


50


60


70


80


90


100


110


120


1500-1401


9


19


28


37


47


56


66


75


84


94


103


112


1400-1301


9


18


26


35


44


52


61


70


79


87


96


105


1300-1201


8


16


24


32


41


49


57


65


73


81


89


97


1200-1101


8


15


22


30


37


45


52


60


67


75


82


90


1100-1001


7


14


21


27


34


41


48


55


62


69


76


82


1000-901


6


12


19


25


31


37


44


50


56


62


69


75


900-801


6


11


17


22


28


34


39


45


51


56


62


67


800-701


5


10


15


20


25


30


35


40


45


50


55


60


700-601


4


9


13


17


22


26


31


35


39


44


48


52


600-501


4


8


11


15


19


22


26


30


34


37


41


45


500-401


3


6


9


12


16


19


22


25


28


31


34


37


400-301


2


5


7


10


12


15


17


20


22


25


27


30


300-201


2


4


6


7


9


11


13


15


17


19


21


22


200-101


1


2


4


5


6


7


9


10


11


12


14


15


100-0


1


1


2


2


3


4


4


5


6


6


7


7


Часть 1   |       |
  |    Часть 2    |

Таблица 3

Координаты верхнего края платформы на станциях и перегонах

на кривых участках пути















Ра- диус кри- вой, м


Обоз- начение коор- динат


Координаты верхнего края платформ, мм,

при возвышении наружного рельса , мм






10


20


30


40


50


60


70


80


90


100


110


120





1100


1100


1100


1100





















1457


1457


1457


1457


















3000



1091


1082


1072


1063

















1464


1471


1477


1484
















1109


1118


1127


1136





















1450


1443


1436


1429





















1100


1100


1100


1100


1100


1100

















1460


1460


1460


1460


1460


1460











1091


1082


1072


1063


1054


1044







2000



1467


1474


1480


1487


1494


1500











1109


1118


1127


1136


1145


1154

















1453


1446


1439


1432


1425


1418

















1100


1100


1100


1100


1100


1100


1100


1100













1464


1464


1464


1464


1463


1464


1464


1464










1500



1091


1082


1072


1063


1053


1044


1035


1025








1471


1478


1484


1491


1498


1504


1511


1517













1109


1118


1127


1136


1145


1154


1163


1172













1457


1450


1443


1436


1429


1422


1414


1407













1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100







1468


1468


1468


1468


1468


1468


1468


1468


1468


1468


1468




1200



1091


1082


1072


1063


1053


1044


1034


1025


1015


1006


997







1475


1482


1488


1495


1502


1508


1515


1521


1528


1534


1540







1109


1118


1127


1136


1146


1154


1163


1172


1181


1190


1199







1461


1454


1447


1440


1433


1426


1418


1411


1404


1396


1389







1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1471


1471


1471


1471


1471


1471


1471


1471


1471


1471


1471


1471


1000



1091


1081


1072


1063


1053


1044


1034


1025


1015


1006


996


986





1478


1485


1491


1498


1505


1511


1519


1524


1531


1537


1543


1550





1109


1118


1127


1137


1146


1155


1164


1172


1181


1190


1199


1208





1464


1457


1450


1443


1436


1429


1421


1414


1406


1399


1392


1384





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1476


1476


1476


1476


1476


1476


1476


1476


1476


1476


1476


1476


800



1091


1081


1072


1063


1053


1044


1034


1024


1015


1005


996


986





1483


1490


1496


1503


1510


1516


1523


1529


1536


1542


1548


1555





1109


1118


1128


1137


1146


1155


1164


1173


1182


1190


1199


1208





1469


1462


1455


1448


1441


1434


1426


1419


1412


1404


1397


1389





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1485


1485


1485


1485


1485


1485


1485


1485


1485


1485


1485


1485


600



1091


1081


1072


1062


1053


1043


1034


1024


1014


1005


995


985





1492


1499


1505


1512


1519


1525


1532


1538


1545


1551


1557


1564





1109


1118


1128


1137


1146


1155


1164


1173


1182


1191


1200


1209





1478


1471


1464


1457


1450


1442


1435


1428


1420


1413


1406


1398





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1492


1492


1492


1492


1492


1492


1492


1492


1492


1492


1492


1492


500



1091


1081


1072


1062


1053


1043


1033


1024


1014


1004


994


985





1499


1506


1512


1519


1526


1532


1539


1545


1552


1558


1564


1571





1109


1118


1128


1137


1146


1155


1164


1173


1182


1191


1200


1209





1485


1478


1471


1464


1457


1450


1442


1435


1428


1420


1412


1405





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1502


1502


1502


1502


1502


1502


1502


1502


1502


1502


1502


1502


400



1091


1081


1072


1062


1052


1043


1033


1023


1013


1004


994


984





1509


1516


1522


1529


1536


1542


1549


1555


1562


1568


1574


1580





1109


1118


1128


1137


1146


1156


1165


1174


1183


1192


1201


1210





1495


1488


1481


1474


1467


1460


1452


1445


1437


1430


1422


1415





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1510


1510


1510


1510


1510


1510


1510


1510


1510


1510


1510


1510


350



1090


1081


1071


1062


1052


1042


1033


1023


1013


1003


993


983





1517


1524


1530


1537


1544


1550


1557


1563


1570


1576


1582


1588





1109


1119


1128


1138


1147


1156


1165


1174


1184


1193


1202


1211





1503


1496


1489


1482


1475


1468


1460


1453


1446


1438


1430


1423





1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100


1100





1520


1520


1520


1520


1520


1520


1520


1520


1520


1520


1520


1520


300



1090


1081


1071


1062


1052


1042


1032


1022


1012


1002


992


982





1527


1534


1540


1547


1554


1560


1567


1573


1580


1586


1592


1598





1110


1119


1128


1138


1147


1156


1166


1175


1184


1193


1202


1211





1513


1506


1499


1492


1485


1478


1470


1463


1455


1448


1440


1433


  |    Часть 2    |
  |       |    Часть 3

Примечания:  1. В таблице приведены следующие координаты:

       — высота платформ, измеряемая по перпендикуляру к плоскости, касательной к головкам рельсов;



       — расстояние от оси габарита до края платформы, измеряемое параллельно плоскости, касательной к головкам рельсов;



— высота платформ, измеряемая по вертикали от горизонтальной плоскости, проходящей через середину пути, имеющего возвышение наружного рельса, соответственно с внутренней и наружной сторон кривой;



— расстояния по горизонтали от оси пути (вертикальной линии, проходящей через середину пути) до края платформы соответственно с внутренней и наружной сторон кривой.

2.  Для промежуточных значений кривых участков пути и возвышений наружного рельса координаты следует определять по линейной интерполяции.


Таблица 4

Нормы увеличения горизонтальных расстояний между осями смежных

путей в кривых участках















Радиус кривой, м


, мм, при возвышении наружного рельса внешнего пути , мм




0


  10


20


30


40


50


60


70


80


90


100


110


120


400


 122


130


137


145


152


159


167


174


182


189


196


204


350


 137


145


152


160


167


174


182


189


197


204


211


219


300


150


 157


165


172


180


187


194


202


209


217


224


231


239


250


178


 185


193


200


208


215


222


230


237


245


252


259


267


200


220


 227


235


242


250


257


264


272


279


287


294


301


309


175


250


 257


265


272


280


287


294


302


309


317


324


331


339


150


290


 297


305


312


320


327


334


342


349


357


364


371


379


125


346


 353


361


368


376


383


390


398


405


412


420


427


435


100


430


 437


450


452


460


467


474


482


489


497


504


511


519


80


535


 542


550


557


565


572


579


587


594


602


609


616


624


60


710


 717


725


732


740


747


754


762


769


777


784


791


799





При возвышении наружного рельса внешнего пути , мм,

более возвышения наружного рельса внутреннего пути


, мм


, мм


, мм


5


+ 10


10


+ 20


15


+ 30


20


+ 41


25


+ 51


30


+ 61


35


+ 71


40


+ 82


45


+ 92


50


+ 102


55


+ 112


60


+ 122


65


+ 132


70


+ 143


75


+ 153


80


+ 163


90


+ 183


100


+ 204


110


+ 224


120


+ 244



ПРИЛОЖЕНИЕ 2

Обязательное

Методика определения размеров габарита приближения

оборудования для кривых участков пути

1.  Размеры габарита в точках   , для кривых участков пути необходимо увеличивать на следующие дополнительные смещения в кривых расчетного вагона:

       — максимальный геометрический  вынос, мм, расчетного   вагона в кривой данного радиуса, определяемый по формуле


и — соответственно боковое и вертикальное смещения точек расчетного вагона при наклоне на рессорах под воздействием центробежной силы и силы тяжести.

Величины  и следует определять по формулам:




где — радиус кривой, м;

       — возвышение наружного рельса в кривой, мм;

       — высота рассматриваемой точки габарита приближения оборудования в прямой, считая от уровня головок рельсов, мм;

       — расстояние от оси пути до данной точки габарита приближения оборудования в прямой, мм;

       — высота центра поворота кузова вагона на рессорах при боковых колебаниях, мм.

2.  Размеры габарита , увеличенные на указанные в п.1 настоящего приложения смещения, разрешается принимать в двух системах координат (см. чертеж настоящего приложения):

первая  (наклонная) — ось ординат проходит через середину пути (точку 0) и перпендикулярной к головкам рельсов .



Система координат для измерения

габарита в кривых участках пути

В  первой системе координат габарит приближения оборудования в кривой симметричен относительно оси , то есть координаты и какой-либо его точки как для наружной, так и для внутренней стороны данной кривой установлены  одинаковыми;

вторая  (горизонтально-вертикальная) — ось ординат проходит через середину пути (точку 0) и перпендикулярна к горизонтальной оси , проходящей также через точку 0.

Во  второй системе координат габарит приближения оборудования в кривой не симметричен относительно оси , то есть  координаты какой-либо точки при ее расположении с наружной и внутренней сторон одной и той же кривой разные.

3.  Вертикальная и горизонтальная координаты габарита в первой системе координат следует определять по формулам:

точки





точки





точек





точек



точек






точек





Координаты  и точек нижнего очертания габарита , не указанные в п.1 настоящего приложения, следует принимать по черт.5 настоящего стандарта.





4.  Вертикальные и горизонтальные координаты точек габарита (соответственно , и , ) для внутренней и наружной сторон кривой во второй системе координат следует определять по формулам:











где — угол наклона пути к горизонтали, в градусах, определяемый по формуле


здесь — возвышение наружного рельса в кривой, мм;

1600  — расстояние между кругами катания  колес по рельсам, мм.





5.  Числовые значения координат , , , , , ,  рассчитанные в соответствии с данной методикой, приводятся в "Инструкции по применению габаритов приближения строений, оборудования и подвижного состава метрополитенов"

ПРИЛОЖЕНИЕ 3

Обязательное

Методика определения строительных размеров

подвижного состава габарита

1.  Определение горизонтальных ограничений габарита .





1.1.  Горизонтальные ограничения подразделяются на внутренние () и наружные ().

Ограничения  следует определять:

внутренние  — для поперечных сечений, расположенных в пределах базы подвижного состава (между направляющими * сечениями);

 __________________

*  Направляющие сечения — сечения, проходящие через оси колесных пар для двухосных единиц подвижного состава и через вертикальные оси шкворней тележек для четырехосных.

наружные  — для поперечных сечений, расположенных за пределами базы подвижного состава (снаружи направляющих * сечений).

___________________

*  Направляющие сечения — сечения, проходящие через оси колесных пар для двухосных единиц подвижного состава и через вертикальные оси шкворней тележек для четырехосных.

1.2.  Величину внутренних ограничений , мм, и наружных , мм, следует определять по формулам:

   (1)

  (2)


где 1.2.1. — горизонтальное перемещение подвижного состава соответственно в кривой и в прямой при извилистом его движении из-за наличия зазора между внутренней рабочей гранью рельса и гребнем бандажа колеса при максимальной (с учетом допуска) ширине рельсовой колеи (в кривой — , в прямой ) и минимально допустимой в эксплуатации толщине гребня бандажа колеса.

Величины  и , мм, следует определять по формулам:

  (3)

  (4)


где — минимальное расстояние между наружными гранями предельно изношенных гребней бандажей колес, мм;

       — минимальное расстояние между внутренними гранями бандажей колес с учетом минусового допуска, мм;

       — минимальная толщина гребня бандажа колеса, мм.

В  случае, если сумма для  меньше минус 8, а для — меньше минус  ,   то ее следует принимать равной нулю, а расчеты вести из условий вписывания подвижного состава в прямую, заменив в формулах (1) и (2) член на

  ;



1.2.2.  — наибольшее возможное поперечное перемещение рамы тележки в направляющем сечении в одну сторону из центрального положения относительно колесной пары вследствие   зазоров при максимальных износах в буксовом узле и узле сочленения рамы тележки с буксой, мм;





1.2.3.    —  наибольшее возможное поперечное перемещение кузова в направляющем сечении в одну сторону из центрального положения относительно рамы тележки вследствие зазоров при максимальных износах и упругих колебаний в узле сочленения кузова и рамы тележки, мм;





1.2.4.  — геометрический вынос рассматриваемого внутреннего поперечного сечения подвижного состава в кривой расчетного радиуса сверх выноса в этой кривой середины расчетного вагона, мм.

Величину  , мм, следует определять по формуле

  (6)


где — расстояние от рассматриваемого внутреннего поперечного сечения подвижного состава до его ближайшего направляющего сечения, м;

       — база вагона, м;

       — база тележки, м.

Для  наиболее неблагоприятного внутреннего сечения — среднего (где ).



, мм, следует определять по формуле

  (7)

1.2.5.  — геометрический вынос рассматриваемого наружного поперечного сечения подвижного состава в кривой расчетного радиуса сверх выноса в этой кривой конца расчетного вагона, мм.

Величину  ,мм, следует определять по формуле



   (8)


где — расстояние от рассматриваемого  наружного поперечного сечения подвижного состава до его ближайшего направляющего сечения, м.

Для  наиболее неблагоприятного наружного сечения — концевого, для которого , где — длина кузова вагона, м, величину геометрического выноса , мм, следует определять по формуле

1.2.6.  — боковое перемещение кузова рассматриваемого  подвижного состава  во внутреннюю сторону кривой (при максимальном возвышении наружного рельса =120 мм) из-за его наклона на рессорах под воздействием  силы тяжести при остановке,   сверх аналогичного перемещения кузова расчетного вагона.

Величину  , мм, следует определять по формуле

  (9)


где — высота рассматриваемой точки габарита, м;

       — высота центра поворота кузова на рессорах, считая от уровня головок рельсов, определяемая расчетом или экспериментально.

При  отсутствии расчетных или экспериментальных данных величину для проектируемого вагона допускается принимать равной расстоянию от уровня головок рельсов до оси колесной пары.

       — коэффициент наклона проектируемого вагона, определяемый по формуле



здесь — вес обрессоренных частей тележки, тс;

       — вес кузова брутто, тс;

       — расстояние от оси колесной пары до центра тяжести обрессоренных частей тележки, мм;

       — расстояние от оси колесной пары до центра тяжести кузова, мм;

       — расстояние от оси колесной пары до верхней опорной поверхности рессор цейтрального подвешивания тележки, мм;

       — жесткость рессор буксового подвешивания тележки, тс/мм;

        — жесткость рессор центрального подвешивания тележки, тс/мм;

— половина расстояния между серединами комплектов в поперечном направлении соответственно буксового и центрального подвешивания тележки, мм;

       —  поперечная жесткость буксового и центрального подвешивания тележки, тс/мм.

Для  ориентировочных расчетов коэффициент допускается определять по формуле

  (11)


где — угловая жесткость тележки, , определяемая по  формуле

  (12)


где — общая жесткость эквивалентного рессорного подвешивания одной стороны вагона, тс/мм, определяемая по формуле

  (13)


здесь — жесткость  рессор буксового подвешивания с одной стороны тележки, тс/мм;

       — жесткость рессор центрального подвешивания с одной стороны тележки, тс/мм;



1.2.7.  — боковое перемещение кузова проектируемого вагона в наружную сторону кривой при его наклоне на рессорах под воздействием избыточной центробежной силы при непогашенном поперечном ускорении 0,5 сверх аналогичного перемещения кузова расчетного вагона.

Величину   , мм, следует определять по формуле



  (14)

1.2.8.  — боковое перемещение кузова при его наклоне на рессорах на угол от неравномерного (асимметричного) расположения полезной нагрузки.

Величину  , мм, следует определять по формуле



  (15)

Величину  угла , рад, необходимо определять из условия поперечного перемещения центра тяжести стоящих пассажиров на величину =100 мм от оси кузова, по формуле



  (16)


где — угол наклона кузова на буксовых рессорах от неравномерной загрузки подвижного состава, рад;

       — то же, на центральных рессорах, рад.

Величины  и следует определять по формулам:



  (17)

   (18)


где — вес стоящих пассажиров при плотности 8 чел на 1 свободной площади пола салона вагона, тс.

Для  вагонов с пневморессорами величину угла , рад, следует определять по формуле

  (19)


где — возможный перепад высоты центральных рессор за счет нечувствительности высоторегулирующих клапанов;





1.2.9.  —  боковое перемещение кузова при наклоне на рессорах на угол  вследствие неравномерной осадки рессор ненагруженного вагона и выбора зазора в скользунах, рад.

Величину  , мм, следует определять по формуле

   (20)

1.2.10.  — боковое перемещение кузова при его наклоне на угол , вследствие поломки одного витка в каждой центральной пружине одной стороны тележки.

Величину  мм, следует определять по формуле

  (21)

Величину  , рад, следует определять по формуле

 (22)


где — расстояние от центра поворота кузова на рессорах до его центра тяжести, мм;

       — дополнительный прогиб центральных пружин при поломке одного их витка одной стороны тележки:

Величину  , мм, следует определять по формуле

   (23)


здесь — расчетная высота пружины, мм;

       — диаметр прутка пружины, мм;

       — число рабочих витков.

Величину  , мм, следует определять по формуле

  (24)


где — номинальная высота пружин под нагрузкой брутто, мм;

       — угол боковой качки кузова проектируемого вагона, определяемый расчетом или экспериментально с учетом максимальных скоростей движения на перегоне, рад. При отсутствии расчетных или экспериментальных данных величину допускается принимать равной 0,011.

Для  вагонов на пневморессорах величину , мм, следует определять по формуле

  (25)


где — величина осадки лопнувшей пневморессоры в первый момент поломки, мм;



1.2.11.  — разность перемещений кузова проектируемого и расчетного вагонов, возникающих при боковой качке.

Величину  , мм, для всех точек габарита , кроме точек 7, 8 и 9, следует определять по формуле

   (26)

а  для точек 7, 8 и 9- по формуле

  (27)

где                                                        (28)

     (29)

Здесь  0,011 — угол боковой качки, рад, учтенный при расчетах зазора между габаритом приближения оборудования и габаритом подвижного состава во всех его точках, кроме точек 7, 8 и 9;

0,0035   — то же, для точек 7, 8 и 9;

       — угол боковой качки кузова  проектируемого вагона, определяемый расчетом или экспериментально с учетом скоростей движения на станциях, рад.

При  отсутствии расчетных или экспериментальных данных величины и для проектируемого вагона допускается принимать:

— 0,011;

— 0,0035.

1.3.  Формулы (1) и (2) необходимо применять при определении допустимого строительного очертания кузова вагона и укрепленных на нем деталей по точками 1-4, 5(), 6() и 7-11 габарита . При этом для точек 7, 8 и 9 член () в формулах (1) и (2) следует принимать с коэффициентом 0,7.

В  формуле (2) выражение для вагонов, имеющих по   экспериментальным данным угол влияния кузова не более рад, допускается принимать с коэффициентом 0,7. При этом член () следует принимать равным полному его значению.



1.4.  При определении допустимого строительного очертания кузова вагона и укрепленных на нем деталей (подвагонного оборудования по точкам  12, 13, 14, 15 габарита перемещения , , , , и учитывать  не следует, а ограничения и , мм, следует определять по формулам:

  (30)

  (31)


где 25  — коэффициент, учитывающий увеличение расстояния до контактного рельса и ограничение скорости движения в кривой радиусом 60 м.

1.5.  Расчет горизонтальных ограничений и , мм, габарита для определения строительного очертания рамы тележки и укрепленных на ней деталей следует производить по формулам, приведенным ниже:

Для  точек 8-11

   (32)

  (33)

для  точек 12-15

   (34)

  (35)


где и — расстояние от ближайшей оси колесной пары тележки до рассматриваемого соответственно наружного (находящегося за пределами базы тележки) и внутреннего (в пределах базы тележки) сечения тележки, м;

       — возможное в эксплуатации поперечное перемещение   рассматриваемой детали относительно рамы тележки, мм.



1.6.  Расчет горизонтальных ограничений  и , мм, для определения строительного очертания необрессоренных частей (колесных пар и жестко или шарнирно укрепленных на них деталей) по соответствующим точкам габарита следует производить по формулам:

  (36)

 (37)

где — возможное в эксплуатации поперечное перемещение рассматриваемой детали относительно колесной пары, мм.



1.7.  Горизонтальные ограничения   и для кузова и тележки следует рассчитывать сначала для их внутреннего среднего и наружного концевого сечений. По наибольшим величинам из полученных ограничений должна быть определена допустимая ширина соответственно кузова и тележки.

Допустимые  размеры деталей, укрепленных на кузове и тележке, следует определять для каждого из сечений, в которых находятся соответствующие детали.





2.  Определение вертикальных ограничений габарита





2.1.  Возможное в эксплуатации понижение необрессоренных частей , мм, (колесных пар и жестко или шарнирно укрепленных на них деталей, а также деталей, опирающихся на буксы) следует определять по формуле

  (38)


где — понижение колесных пар вследствие уменьшения толщины обода колес, в результате их обточек при ремонтах, износа и местных неровностей на поверхности катания. Величину , мм, следует определять как разность между проектной толщиной обода нового колеса и допускаемой в эксплуатации наименьшей (браковочной) толщиной обода колеса;

       — понижение деталей, опирающихся на буксы, вследствие износа опорных поверхностей, мм.



2.2.  Возможное понижение , мм, обрессоренной рамы тележки и укрепленных на ней деталей следует определять по формуле

 (39)


где — равномерная статическая   осадка рессорных комплектов буксового подвешивания порожнего вагона вследствие старения рессор, принимаемая равной 5 мм.

       — статический прогиб, мм, рессор надбуксового подвешивания от расчетной нагрузки, определяемой по формуле

   (40)


здесь — расчетная нагрузка на вагон, тс;

       — гибкость рессор надбуксового подвешивания тележки мм/тс;

       — износ (мм) в узле соединения рамы тележки и рассматриваемой детали, мм.

Расчетную  нагрузку на вагон следует определять, исходя из условий, приведенных ниже:

вес  одного пассажира — 70 кгс;

все  места для сидения заняты, а на 1 свободной площади пола салона вагона находится 10 чел.





2.3.  Возможное понижение , мм, надрессорного бруса и укрепленных на нем деталей следует определять по формуле

  (41)

где — равномерная статическая осадка рессорных комплектов центрального подвешивания ненагруженного вагона вследствие старения рессор, принимаемая равной 10 мм.

—   статический прогиб, мм, рессор центрального подвешивания  от расчетной нагрузки, определяемый по формуле

  (42)


где  —  гибкость рессор центрального подвешивания тележки, мм/тс.



2.4.  Возможное понижение , мм, обрессоренного кузова (рамы) и укрепленных на нем деталей необходимо определять по формуле

  (43)


где — вертикальный износ пятника и подпятника, мм;

            — износ в узле соединения кузова (рамы) и рассматриваемой детали, мм;

           — понижение кузова (рамы) и укрепленных на нем деталей вследствие галлопирования и подпрягивания, мм.



2.5.  При расчете предельных понижений частей подвижного состава, расположенных на значительных расстояниях от опорных пятников (в средних и концевых сечениях), следует учитывать также прогибы элементов конструкции от расчетной нагрузки. Для промежуточных сечений величину указанных понижений следует определять, исходя из линейного закона изменения прогиба, принимая величину прогиба в пятниковых сечениях равной нулю.

Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1980

  |       |    Часть 3
