ГОСТ 24893-2-81 Балки обвязочные железобетонные для зданий промышленных предприятий Арматурные и закладные изделия Конструкция и размеры

Автор: | 17.02.2015

ГОСТ 24893.2-81

Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


БАЛКИ ОБВЯЗОЧНЫЕ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ.

АРМАТУРНЫЕ И ЗАКЛАДНЫЕ ИЗДЕЛИЯ

Конструкция и размеры

Reinforced concrete frame brace for industrial buildings.

Reinforcing products and inserts.

Construction and dimensions

ОКП 58 2420

Дата введения 1983-01-01





УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14 июля 1981 г. N 119

        Внесена поправка, ИУС N 8 1982 г.

        ПЕРЕИЗДАНИЕ (февраль 1988 г.) c Изменением N 1,  утвержденным в апреле 1986 г. (ИУС N 8-86)

1.  Настоящий стандарт распространяется на сварные арматурные и закладные изделия железобетонных обвязочных балок для зданий промышленных предприятий по ГОСТ 24893.0-81 и ГОСТ 24893.1-81.

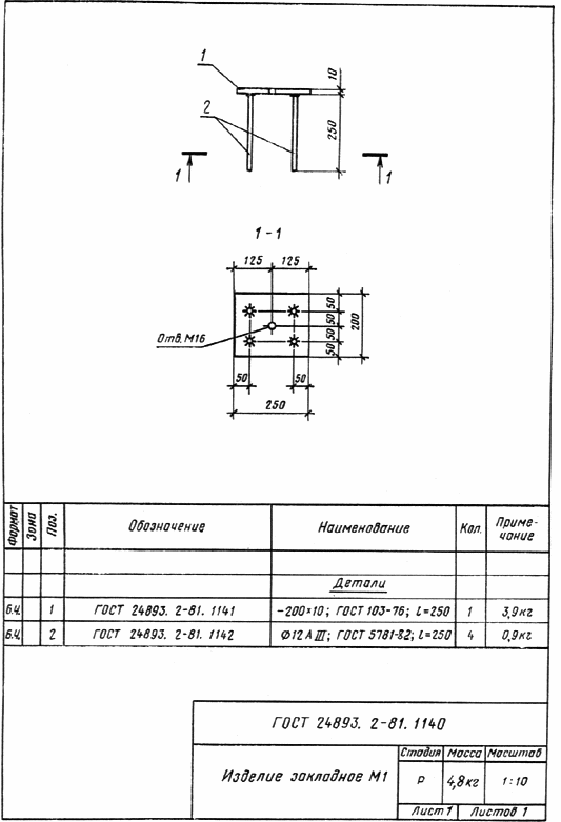

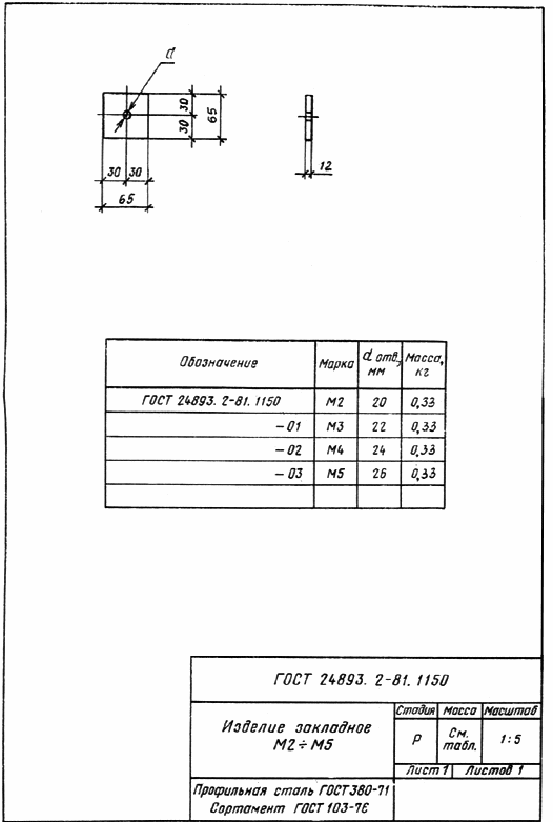

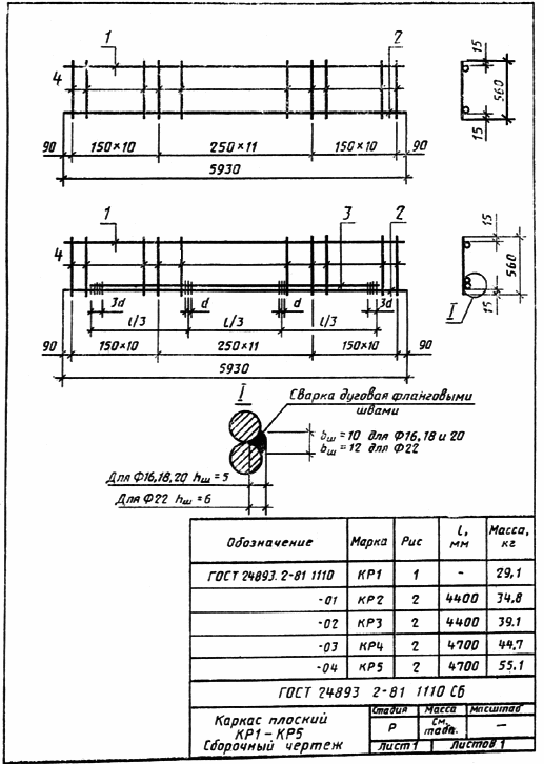

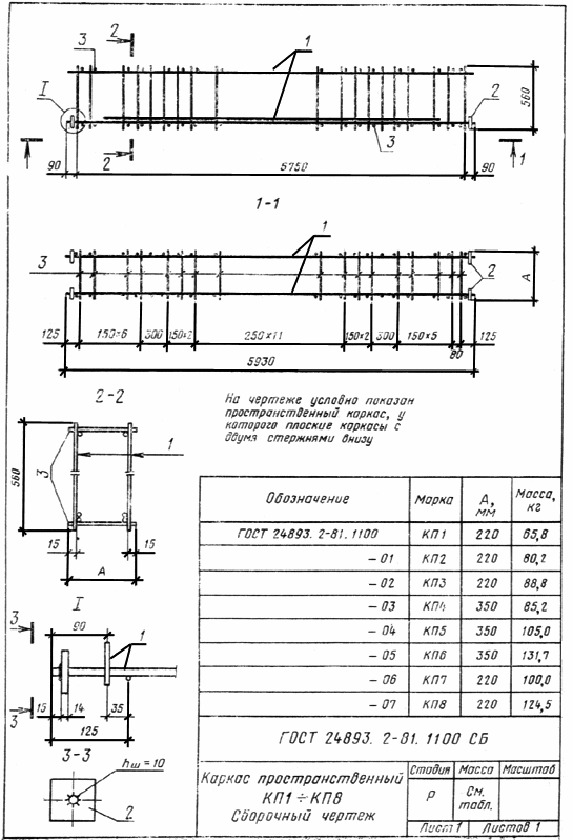

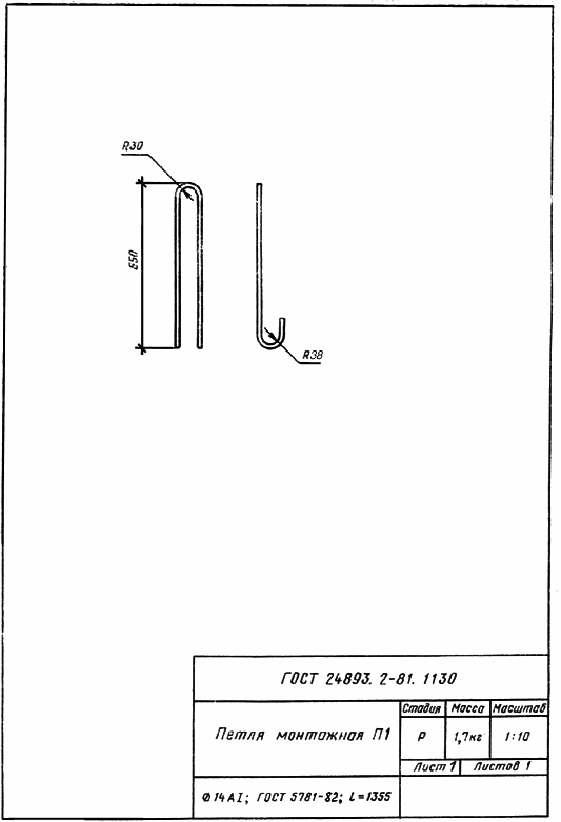

2.  Форма и размеры арматурных изделий должны соответствовать указанным на черт.1100 СБ, 1110 СБ, 1120, 1130 по ГОСТ 24893.2-81, закладных изделий — на черт.1140, 1150 ГОСТ 24893.2-81.

(Измененная  редакция, Изм N 1).


3.  Форма и размеры арматурных изделий, балок, предназначенных для зданий c расчетной сейсмичностью 7-9 баллов, должны соответствовать указанным на черт.2100 СБ, 2110 СБ ГОСТ 24893.2-81, закладных изделий — на черт.2120 СБ, 2130 СБ ГОСТ 24893.2-81.

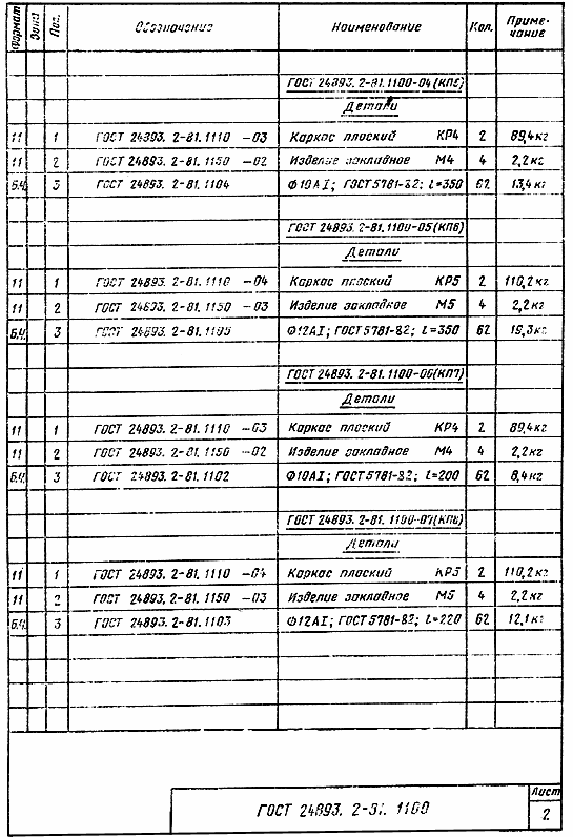

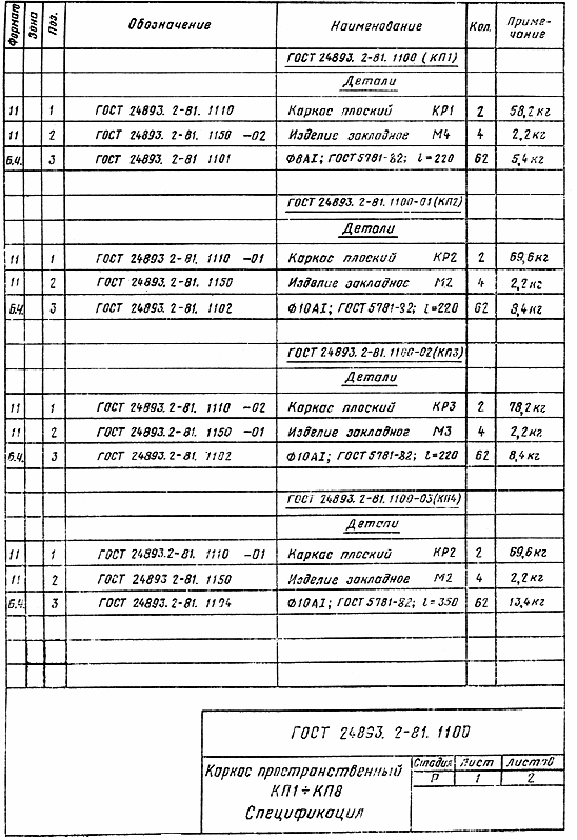

4.  Спецификация арматурных и закладных изделий пространственных каркасов балок — по листам 1, 2 документа 1100, балок, предназначаемых для зданий c расчетной сейсмичностью 7-9 баллов — по листам 1, 2 документа 2100 ГОСТ 24893.2-81.

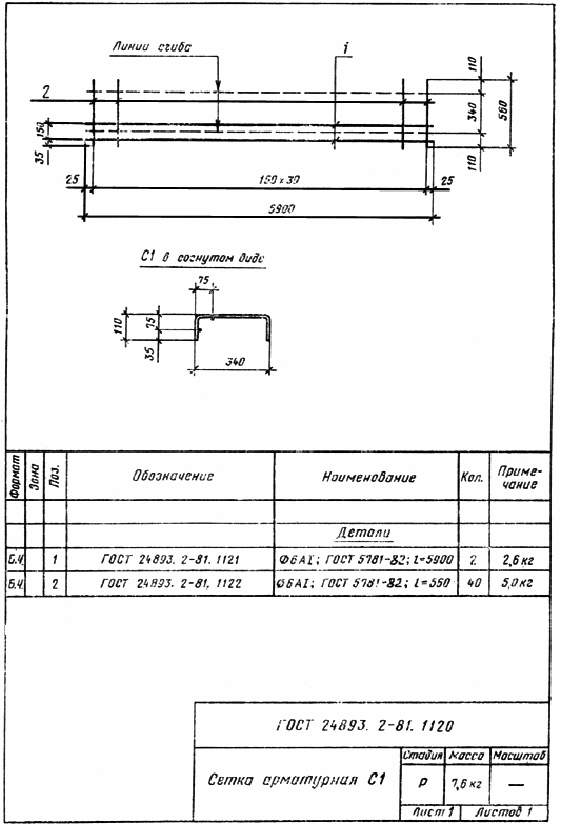

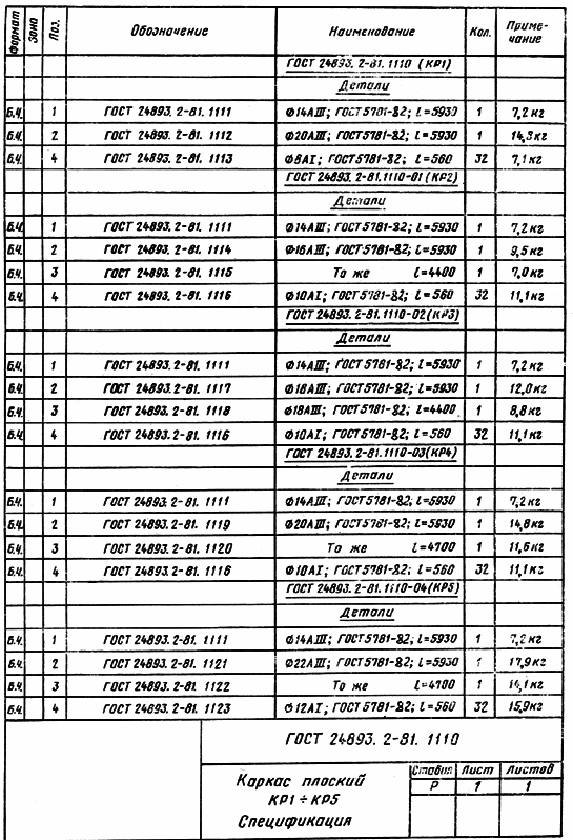

Спецификация  арматурных изделий плоских каркасов приведена на черт.1110 и 2110 ГОСТ 24893.2-81, арматурной сетки — на черт.1120 ГОСТ 24893.2-81.


5.  Дополнительные закладные изделия для балок над световыми проемами — по черт.1160 ГОСТ 24893.2-81.


6.  Технические требования — по ГОСТ 24893.0-81.


7.  Изготовление арматурных изделий производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85 и СН 393-78.

При  сварке пространственных каркасов крестообразные соединения отдельных арматурных стержней со стержнями плоских каркасов допускается выполнять ручной дуговой сваркой при диаметре соединяемых стержней не менее 8 мм.

8.  Закладные изделия должны изготовляться с учетом следующих требований.


8.1.  Тавровые соединения анкерных стержней с пластиной следует выполнять автоматической дуговой сваркой под флюсом.


8.2.  Нахлесточные соединения элементов закладных изделий М8 — М11 следует выполнять ручной дуговой сваркой швами с применением электродов типа Э42-Т или Э42А-Ф. Размеры швов должны соответствовать указанным на черт.2120 СБ ГОСТ 24893.2-81.


8.3.  При изготовлении закладных изделий балок, предназначаемых для зданий с расчетной сейсмичностью 7-9 баллов, особое внимание должно быть обращено на обеспечение высокого качества сварных соединений за счет строгого соблюдения технологии и параметров сварки.


9.  Режимы всех видов сварки должны выбираться в соответствии с указаниями СН 393-78.


10.  Испытания сварных соединений арматурных и закладных изделий, а также оценка их качества — по ГОСТ 10922-75.















































































Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1988
