ГОСТ 24950-81

Группа B62


ГОСУДАРСТВЕННЫЙ СТАНДАРТ   СОЮЗА   ССР


ОТВОДЫ ГНУТЫЕ И ВСТАВКИ КРИВЫЕ

НА ПОВОРОТАХ ЛИНЕЙНОЙ ЧАСТИ СТАЛЬНЫХ

МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

Технические условия

Bent branches and elbows at line bends

for transmission steel Pipelines specifications


     ОКП 11 2001

     Дата введения 1982-07-01

РАЗРАБОТАН  Министерством строительства предприятий нефтяной и газовой промышленности

ИСПОЛНИТЕЛИ

С.  И. Бакшеева (руководитель темы), канд. эконом. наук; Н. В. Попрыкина; Б. В. Покровский; Е. Б. Лунц; Э. П. Ажгиревич; А. А. Шишов; И. В. Сессин



ВНЕСЕН  Министерством строительства предприятий нефтяной и газовой промышленности

Зам.  министра Ю. П. Баталин

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 августа 1981 г. № 155



Настоящий  стандарт распространяется на гнутые отводы и кривые вставки, предназначенные для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них, изготовляемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии.



1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1.  Отводы должны изготавливаться трех типов:

1  — из одной трубы в соответствии с черт. 1;

2  —  из одной трубы с применением на период гибки второй инвентарной трубы или патрона-удлинителя;

3  — из двух труб в соответствии с черт. 2.

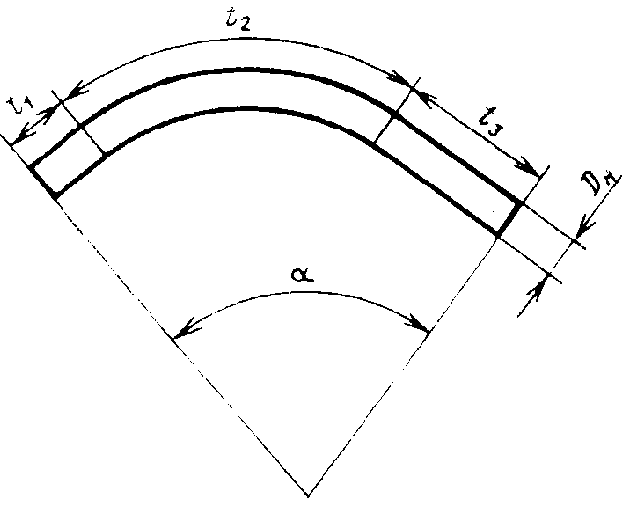

Отвод типа 1

       — наружный диаметр отвода; — угол гибки отвода; и — прямые концы отвода;

-гнутая часть отвода.

Черт. 1

Отвод типа 3

1, 2 — трубы, образующие отвод; — наружный диаметр отвода;

  , — прямые концы отвода; — гнутая часть отвода; — прямые участки труб

у поперечного сварного шва; — угол гибки отвода; — поперечный сварной

шов, соединяющий трубы.

Черт. 2

1.2.  Наружный диаметр, справочная толщина стенок, длина и отклонения от длины труб, из которых изготовляются отводы, должны соответствовать указанным в табл. 1.



Таблица 1






Наружный

диаметр труб,



Длина труб,

Отклонения от длины труб,


Справочная толщина стенки труб, мм


мм


м


м


прямошовных


бесшовных


219






4-9


6-18


273






4-9


7-18


325


9,8


0,2


6-9


8-18


377






6-10


9-18


426






6-12


9-18


530






5,5-12


720






7-14


820






7-14


1020


11,6


0,2


9-22


1220






10-26


1420






15-26,5


1.3.  При изготовлении отводов угол гибки должен приниматься кратным 3°. Допускается по согласованию изготовителя с потребителем при изготовлении отводов принимать угол   гибки кратным 1°.

Отклонения  от величины угла гибки отводов не должны превышать .





1.4.  Диаметр отводов, расчетный унифицированный радиус гибки и угол гибки отводов должны соответствовать указанным в табл. 2.

1.5.  Условное обозначение отвода должно состоять из: обозначения типа, наименования изделия, угла гибки, значения наружного диаметра, толщины стенки, марки (класса) стали труб, обозначения стандарта на трубы и настоящего стандарта.

Пример  условного обозначения отводов типа 1 с углом гибки 6° диаметром трубы 820 мм, толщиной  стенки 10 мм, из труб по ГОСТ 20295-74, изготовленных из стали марки 17Г1СУ:

1  ГО. 6° . 820. 10 — ГОСТ 20295-74-17Г1СУ. I ОСТ 24950-81

1.5.  Вставки подразделяют на три вида:

А  — вставка, изготовленная из отводов типа 1;

Б          "               "               "         "         "   2;

В          "               "               "         "         "   3.



Таблица 2









Диаметр отвода,


Расчетный унифицированный радиус гибки,



Угол гибки в градусах для отводов типов


мм


м


1


2


3


219-377


15


3, 6, 9, 12, 15, 18, 21, 24, 27




426


20


3, 6, 9, 12, 15, 18, 21




530


25


3, 6, 9, 12, 15, 18




720-820


35


3, 6, 9


12


12, 15, 18, 21, 24


1020


40


3, 6, 9


12


12, 15, 18, 21


1220-1420


60


3, 6


9


9, 12, 15


     Вставка вида А из трех отводов типа 1 приведена на черт. 3.





Вставка из трех отводов

1, 2, 3 — отводы; — прямые концы отводов; — поперечный сварной шов,

соединяющий гнутые отводы; — углы гибки отводов; — угол вставки.

Черт. 3


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.  Отводы должны изготавливаться в соответствии с требованиями настоящего стандарта.

2.2.  Отводы следует изготавливать из стальных бесшовных труб диаметром 219, 273, 325, 377, 426 мм по ГОСТ 8733-74; из прямошовных  труб диаметром 219, 273, 325, 377, 426, 530, 720, 820 мм по ГОСТ 20295-74 и из прямошовных труб диаметром от 219 до 1420 мм по техническим условиям, утвержденным в установленном порядке.

2.3.  Предельные отклонения по толщине стенки отводов должны соответствовать допускам на толщину стенки труб, из которых изготовляются эти отводы.

2.4.  При гибке прямошовной трубы продольный сварной шов должен располагаться в нейтральной плоскости, материал стенки в которой при гибке воспринимает минимальные нагрузки.

Отклонение  продольного сварного шва труб от нейтральной плоскости не должно превышать 1/15 диаметра отвода.

2.5.  При изготовлении отводов из труб с поперечным сварным швом участки длиной не менее 0,5 диаметра трубы около поперечного сварного шва не должны подвергаться гибке.

2.6.  Минимальный радиус гибки на любом участке гнутой части отвода должен быть не менее 40 диаметров трубы.

2.7.  Гибка отводов должна производиться при температуре окружающего воздуха не ниже минус 20 .





2.8.  По показателям внешнего вида отводы должны соответствовать требованиям нормативно-технической документации на прямые трубы, из которых изготавливаются эти отводы.

Вставки,  заплаты и наварка металла в месте повреждения отвода запрещаются.

Отводы   не должны  иметь трещин, рванин, расслоений и закатов. Высота гофр на отводах не должна превышать толщину стенки трубы и не должна быть более 10 мм.

2.9.  Требования, предъявляемые к поперечным сварным швам у отводов типа 3 и вставок из нескольких отводов, должны соответствовать ГОСТ 16037-80 и СНиП III-42-80.

2.10.  Длина отвода типа 1 или 2 должна быть равна длине трубы, из которой  изготовляется отвод, а длина отвода  типа 3 — длине двух труб (табл. 1).

2.11.  Допуски на овальность отводов должны соответствовать приведенным в СНиП III-42-80.

До  1 января 1984 г. допускается изготавливать   отводы с овальностью прямых концов не более 3% и гнутой части не более 5%.

2.12.  Торцы отводов должны иметь фаски под сварку в соответствии с требованиями нормативно-технической документации на трубы, из которых изготовлены эти отводы.



3. КОМПЛЕКТНОСТЬ

3.1.  По соглашению изготовителя с потребителем отводы должны поставляться в соответствии с заказом потребителя на величину угла гибки и вида вставки по табл. 1-6 рекомендуемого приложения.



4. ТРЕБОВАНИЯ   БЕЗОПАСНОСТИ

4.1.  При гибке отводов, монтаже, сварке и контроле качества работ должны выполняться требования техники безопасности, установленные СНиП III-42-80.

4.2.  Погрузочно-разгрузочные работы, укладку отводов в штабель, а также их транспортирование следует выполнять в соответствии с требованиями ГОСТ 12.3.009-76 и СНиП III-42-80.



5. ПРАВИЛА ПРИЕМКИ

5.1.  Отводы должны быть приняты техническим контролем предприятия-изготовителя поштучно в соответствии с требованиями настоящего стандарта.

5.2.  Приемку каждого отвода производят по показателям внешнего вида и допускам по длине, углу гибки,   высоте гофр, овальности прямых концов и гнутой части, а также по минимальному радиусу гибки.

5.3.  Данные предприятия-изготовителя о химическом составе и механических характеристиках стали труб, а также эквивалент по углероду и величине гарантируемого гидравлического давления труб заносят в документ о качестве отводов.

5.4.  При получении неудовлетворительных результатов проверки хотя бы по одному из показателей, изделие бракуют.

5.5.  Потребитель имеет право производить контрольную проверку соответствия отвода требованиям настоящего стандарта, применяя при этом указанные ниже методы испытаний.



6. МЕТОДЫ КОНТРОЛЯ

6.1.  Для контроля линейных размеров отводов следует  применять рулетку по ГОСТ 7502-80 и металлическую линейку по ГОСТ 427-75, а также штангенциркули, кронциркули и другие измерительные инструменты, изготовляемые по стандартам на этот инструмент.

6.2.  Длину отводов и отклонение продольного сварного шва от нейтральной плоскости отвода измеряют с   погрешностью 50 мм, остальные размеры —  с погрешностью 1 мм.





6.3.  Длину отвода измеряют рулеткой вдоль наружной образующей.

6.4.  Отклонение продольного сварного шва отвода от нейтральной плоскости измеряют металлической линейкой по перпендикуляру от продольной кромки гибочного ложемента станка до сварного шва.

6.5.  Угол гибки отвода проверяют при помощи оптического квадранта по ГОСТ 14967-80 или ведомственными измерительными приборами, изготовленными по чертежам, утвержденным в установленном порядке.

Допускается  проверять угол гибки отвода по табл. 3 по трем   инструментально измеряемым параметрам: длине хорды между концами отвода (), высоте стрелки от хорды до внутренней образующей отвода () и углу между хордой и прямым участком трубы, со стороны которого была начата ее гибка () (черт. 4).

Отклонения  от размеров, приведенных в табл. 3, не должны превышать:

по  длине хорды :





для отводов типов 1 и 2…………………..


250 мм


для отводов типа 3……………………….

450 мм


по высоте стрелки ……………………..




10 %

по углу ……………………………..




Параметры отвода для определения угла гибки



— толщина стенки отвода (принимается по толщине стенки трубы); — диаметр отвода

(принимается по наружному диаметру  трубы); — угол гибки отвода; — угол между

 хордой и прямым участком трубы со стороны которого была начата ее гибка; — длина хорды

между концами отвода; — высота стрелки (максимальная) от хорды

до внутренней образующей отвода.

Черт. 4




Таблица 3

Размеры в мм











Угол гибки



Диаметр отвода типа 1


отвода


219-273


325-377


426





Длина хорды



Высота стрелки



Угол



Длина хорды



Высота стрелки



Угол



Длина хорды



Высота стрелки



Угол



9797


18




9796


18




9796


18



2


9795


39


1  43


9793


39


1  43


9791


41


1  42


3


9791


63


2  32


9789


63


2  32


9787


66


2  30


4


9788


89


3  20


9784


89


3  20


9782


94


3  16


5


9784


116


4  06


9780


116


4  06


9776


124


3  59


6


9780


146


4  50


9774


146


4  50


9770


156


4  41


7


9775


176


5  33


9768


176


5  33


9763


188


5  20


8


9769


208


6  15


9762


208


6  15


9756


221


5  58


9


9763


240


6  54


9755


240


6  55


9749


255


6  33


10


9757


273


7  33


9748


273


7  33


9741


288


7  06


11


9750


306


8  09


9740


306


8  09


9732


320


7  37


12


9743


339


8  44


9732


339


8  44


9723


352


8  06


13


9735


373


9  17


9723


372


9  18


9714


383


8  32


14


9726


405


9  49


9714


405


9  49


9704


412


8  57


15


9718


438


10  19


9704


437


10  19


9695


439


9  19


16


9709


469


10  48


9694


469


10  48


9685


465


9  39


17


9699


500


11  15


9684


499


11  15


9675


488


9  57


18


9690


530


11  40


9673


529


11  40


9666


509


10  13


19


9680


558


12  03


9662


557


12  04


9657


527


10  26


20


9670


585


12  25


9651


584


12  26


9648


543


10  38


21


9660


611


12  46


9640


610


12  46


9640


555


10  47


22


9649


635


13  05


9629


634


13  05









23


9639


657


13  22


9618


656


13  22









24


9630


678


13  37


9608


676


13  37









25


9620


696


13  51


9597


695


13  51









26


9611


713


14  03


9587


711


14  03









27


9602


727


14  14


9578


726


14  14










Продолжение табл. 3

Размеры в мм







Диаметр отвода типа 1


Угол гибки отвода




530




Длина хорды



Высота стрелки



Угол



11595


19




2


11590


44


1  44


3


11584


73


2  32


4


11578


105


3  19


5


11571


139


4  03


6


11564


176


4  45


7


11556


214


5  25


8


11547


253


6  02


9


11538


292


6  37


10


11529


331


7  10


11


11518


369


7  41


12


11508


407


8  10


13


11497


442


8  36


14


11486


476


9  00


15


11474


508


9  21


16


11463


537


9  40


17


11452


563


9  57


18


11441


596


10  12


19









20









21









22









23









24









25









26









27










Продолжение табл. 3

         Размеры в мм







Угол гибки отвода



Диаметр отводов типов 1, 2 и 3





720 — 820






Тип отвода


Длина хорды



Высота стрелки



Угол



1


11592


36




2


1


11585


75


1  27


3


1


11576


116


2  07


4


1


11567


157


2  43


5


1


11558


198


3  16


6


1


11548


238


3  45


7


1


11537


276


4  12


8


1


11526


311


4  35


9


1


11515


342


4  55


10


2


11504


370


5  12


11


2


11493


393


5  26


12


2


11482


411


5  37


10


3


23084


636


7  36


11


3


23066


714


8  14


12


3


23047


783


8  49


13


3


23029


854


9  15


14


3


23011


913


9  40


15


3


22992


970


10  04


16


3


22971


1024


10  25


17


3


22951


1075


10  45


18


3


22930


1124


11 04


19


3


22909


1169


11 21


20


3


22888


1210


11  36


21


3


22867


1247


11 49


22


3


22847


1282


12  01


23


3


22827


1320


12  12


24


3


22809


1353


12  20


Часть 1   |       |
  |    Часть 2    |

Продолжение табл. 3

Размеры в мм

















Диаметр отвода типов 1, 2 и 3


Угол гибки отвода





1020


Угол гибки отвода





1220




1420




Тип от- во- да


Длина хорды



Высо-

та стрел-

ки



Угол





Тип от- во- да


Длина хорды



Высо-

та стрел-

ки



Угол



Тип от- во- да


Длина хорды



Высо-

та стрел-

ки



Угол



1


11590


36




1


11589


38




1


11587


38




2


1


11580


75


1  26


2


1


11577


80


1  21


1


11573


80


1  21


3


1


11570


117


2  05


3


1


11565


121


1  53


1


11559


121


1  53


4


1


11559


158


2  39


4


1


11552


160


2  20


1


11545


160


2  20


5


1


11547


198


3  10


5


1


11539


193


2  42


1


11530


193


2  42


6


1


11535


237


3  37


6


1


11525


220


2  58


1


11515


220


2  58


7


1


11522


272


4  01


7


2


11513


238


3  09


2


11530


238


3  09


8


1


11509


303


4  21


8


2


11501


247


3  14


2


11487


247


3  14


9


1


11497


330


4  37


9


2


11492


250


3  18


2


11474


250


3  18


10


2


11484


351


4  50


7


3


23101


450


4  55


3


23089


450


4  55


11


2


11472


366


4  58


8


3


23084


503


5  18


3


23070


503


5  18


12


2


11461


375


5  04


9


3


23067


552


5  38


3


23051


551


5  38


10


3


23061


654


7  25


10


3


23048


596


5  55


3


23031


595


5  55


11


3


23041


733


8  00


11


3


23030


645


6  10


3


23011


645


6  10


12


3


23019


811


8  33


12


3


23012


690


6  22


3


22991


690


6  22


13


3


22999


875


8  59


13


3


22995


725


6  31


3


22972


724


6  31


14


3


22978


937


9  23


14


3


22979


750


6  37


3


22955


749


6  37


15


3


22956


996


9  46


15


3


22965


764


6  41


3


22939


763


6  41


16


3


22934


1052


10  06





















17


3


22911


1104


10  25





















18


3


22889


1151


10  42





















19


3


22866


1194


10  57





















20


3


22844


1233


11  10





















21


3


22823


1267


11  21






















       6.6. Минимально допустимый радиус гибки отвода проверяется по максимальной высоте стрелки от хорды длиной 2000 мм на любом изогнутом участке по внутренней образующей   отвода (черт. 5) в соответствии с табл. 4.





КЛ- хорда длиной 2000 им по внутренней образующий отвода;  ОТ — максимальная высота

стрелки от хорды длиной 2000 мм до внутреннее образующей отвода.

Черт. 5

Таблица 4

мм




Наружный диаметр

отвода




Максимальная высота

стрелки



219, 273, 325 и 377



33


426


29


530


24


720, 820


15


1020


12


1220, 1420


9


6.7.  Все сварные поперечные стыки отводов проверяют визуально и неразрушающими   физическими  методами контроля по ГОСТ 18353-79.

6.8.  Величину овальности прямых концов и гнутой части отводов вычисляют по формуле

где  — максимальный диаметр, мм;

               —  минимальный диаметр, мм;

                      —  номинальный диаметр, мм.

Овальность  прямых концов отводов проверяют на расстоянии не более 250 мм от торцов изделия по максимальной разности двух взаимно перпендикулярных максимального и минимального диаметров.

Овальность  гнутой части измеряют на участках первого и второго гибов, в середине отвода и на участке последнего гиба.

Шаг  замера овальности гнутой части отводов должен быть:

для  отводов диаметром 219-820 мм не более чем 1 м;

для  отводов диаметром 1020-1420 мм не более чем 1,5 м.

Для  измерения максимального и минимального диаметров отводов применяют металлическую линейку, а гнутой части — ведомственный измерительный инструмент, изготовленный по чертежам, утвержденным в установленном порядке.





6.9.  Высоту гофр измеряют с помощью  штангенциркуля и металлической линейки длиной не более 0,3 наружного диаметра трубы, устанавливаемой на ребро по вершинам гофр или  одиночной гофры параллельно оси отвода, и определяют по величине наибольшего зазора между отводом и нижней образующей линейки.

6.10.  Внешний вид отводов и труб проверяют визуально.



7. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1.  На каждом отводе на расстоянии не более 200 мм от торца прямого конца трубы, со стороны которого была начата гибка, наносят светлой краской маркировку, которая должна содержать следующие данные:

тип  отвода;

угол  гибки;

диаметр;

толщину  стенки;

марку  стали;

порядковый  номер отвода;

штамп  ОТК.

7.2.  Транспортирование отводов производят любым видом транспорта. При транспортировании, погрузке и выгрузке отводов должны быть приняты меры, обеспечивающие их сохранность от механических повреждений.

7.3.  При перевозке по железной дороге отводы грузят на открытые платформы или в полувагоны раздельно по диаметрам.

7.4.  Перевозка гнутых отводов должна производиться в соответствии с условиями перевозок на железнодорожном транспорте, утвержденными в установленном порядке.

7.5.  По согласованию изготовителя с потребителем отводы могут быть законсервированы или покрыты противокоррозионным покрытием.

Вид  консервации или изоляции оговаривают в заказе и отмечают в сопроводительной документации.

7.6.  Изготовленные отводы должны быть рассортированы по величине угла гибки, диаметрам, толщинам стенки и маркам стали и храниться не более чем в два ряда горизонтально относительно поверхности земли.

7.7.  Срок хранения отводов не должен превышать одного года. По истечении этого срока отводы проверяют на соответствие требованиям настоящего стандарта.

7.8.  Предприятие-изготовитель гарантирует заказчику качество и основные размеры отводов, установленные настоящим стандартом, при условии соблюдения требований к погрузке, разгрузке, транспортированию и хранению.

7.9.  Каждый отвод, отгружаемый с предприятия-изготовителя, должен сопровождаться документом, удостоверяющим его качество и содержащим следующие данные:

наименование  организации, в систему которой входит предприятие-изготовитель отводов;

наименование  предприятия-изготовителя отводов;

наименование  заказчика;

условное  обозначение отвода;

порядковый  номер каждого отвода по журналу гибочных работ;

химический  состав металла отвода;

механические  свойства металла отвода;

эквивалент  по углероду металла отвода;

величина  гарантируемого гидравлического давления отвода;

обозначение  стандарта или технических условий на трубу, из которой изготовлен отвод.



8. УКАЗАНИЯ   ПО  МОНТАЖУ

8.1.  Вставки с углом поворота от 3 до 90°  и диаметром от  219 до 1420 мм должны монтироваться из оптимального числа отводов в соответствии с табл. 1-6 приложения к стандарту.

Обрезка  прямых концов отводов при монтаже вставок не допускается.

8.2.  Монтаж вставки из двух и более отводов выполняют путем последовательного набора их по направлению движения продукта по трубопроводу, начиная с отводов с большими углами изгиба. Каждый последующий отвод приваривают к предыдущему маркированным прямым концом,   а первый отвод — к трубопроводу.

8.3.  Угол вставки должен соответствовать сумме углов гибки отводов, составляющих вставку, и проектному углу поворота магистрального трубопровода.



ПРИЛОЖЕНИЕ

Рекомендуемое



Вставки для трубопроводов

диаметром 219-1420 мм

Оптимальное  число отводов диаметром 219-1420 мм, изготовляемых с углами гибки в соответствии с табл. 2, из которых комплектуют вставки с углом от 3 до 90° , приведено в табл. 1-6.

Пример  записи вставки вида А с углом 15° , состоящей из двух отводов с углом гибки по и одного отвода с углом гибки 3° :

Для  вставок с углом, кратным 1° , число отводов должно быть таким же, как и для вставок с углом, кратным 3°, в соответствии с табл. 1-6.

     Таблица 1


Вставки из отводов с углом гибки, кратным 3° ,

для трубопроводов диаметром 219, 273, 325 и 377 мм






Угол

вставки


Состав отводов

типа 1 для вставки

вида А


Число отводов

в вставке


Длина вставки,

м







6


6






9


9






12


12


1


9,8


15


15






18


18






21


21






24


24






27


27






30°


 27°+3°





33


27  +  6






36


27  +  9






39


27  +  12


2


19,6


42


27  +  15






45


27  +  18






48


27  +  21






51


27  +  24






54


27  х  2













60


27  х  2+6






63


27  х  2+9






66


27  х  2+12






69


27  х  2+15


3


29,4


72


27  х  2+18






75


27  х  2+21






78


27  х  2+24






81


27  х  3














87


27  х  3+6


4


39,2


90


27  х  3+9







Таблица 2

Вставки из отводов с углом гибки, кратным  ,

для трубопроводов диаметром 426 мм





Угол

вставки


Состав отводов

типа 1 для вставки

вида А


Число отводов

в вставке


Длина вставки,

м







6


6






9


9






12


12


1


9,8


15


15






18


18






21


21














27


21  +  6






30


21  +  9






33


21  +  12


2


19,6


36


21  +  15






39


21  +  18






42


21  х  2













48


21  х  2+6






51


21  х  2+9


3


29,4


54


21  х  2+12






57


21  х  2+15






60


21  х  2+18






63


21  х  3














69


21  х  3+6






72


21  х  3+9






75


21  х  3+12






78


21  х  3+15


4


39,2


81


21  х  3+18






84


21  х  4















90


21  х  4+6


5


49



Таблица 3

Вставки из отводов с углом гибки, кратным ,

для трубопроводов диаметром 530 мм





Угол

вставки


Состав отводов

типа 1 для вставки

вида А


Число отводов

в вставке


Длина вставки,

м









6


6






9


9


1


11,6


12


12






15


15






18


18














24


18  +  6






27


18  +  9


2


23,2


30


18  +  12






33


18  +  15






36


18  х  2













42


18  х  2+6






45


18  х  2+9


3


34,8


48


18  х  2+12






51


18  х  2+15






54


18  х  3













60


18  х  3+6






63


18  х  3+9


4


46,4


66


18  х  3+12






69


18 х 3+15






72


18  х  4













78


18  х  4+6







81


18  х  4+9


5


58


84


18  х  4+12






87


18  х  4+15






90


18  х  5







  |    Часть 2    |
  |       |    Часть 3

Таблица 4

Вставки из отводов с углом гибки, кратным ,

для трубопроводов диаметром 720 и 820 мм












Угол вставки


Состав отводов типа 1 для вставки

вида А


Число отво- дов в встав- ке


Длина вста- вки,

м


Состав отводов

типа 2 для

вставки

вида Б


Число отво- дов в встав- ке


Длина встав- ки, м


Состав отводов типов 3 и 1 для вставки вида В


Число отво- дов в встав- ке


Длина вста- вки,

м



















6


6


1


11,6


6


1


11,6






9


9






9

















12







1


23,2


15


9  +  6


2


23,2







15






18


9  х  2






12  +  6






18













12  +  9


2


23,2


21

24






24


9  х  2+6


3


34,8


12  х  2













27


9 х 3











24  +  6(1)

2


34,8









12  х 2+6


3


34,8


24  +  9(1)





33


9  х 3+6


4


46,4


12  х 2+9











36


9  х 4






12  х 3






24  +  15


















24  +  18


2


46,4


42


9  х 4+6


5


58


12  х 3+6


4


46,4


24  +  21






45


9  х 5






12  х 3+9






24  х 2













12  х 4






(1)





51


9  х 5+6


6


69,6







24 х 2+6(1)

3


58


54


9  х 6






12  х 4+6


5


58


24  х 2+9(1)












12  х 4+9












60


9  х 6+6


7


81,2


12  х 5






24  х 2+15






63


9  х 7











24  х 2+18


3


69,6









12  х 5+6


6


69,6


24  х 2+21






69


9  х 7+6


8


92,8


12  х 5+9






24  х 3






72


9  х 8






12  х 6























24 х 3+6 (1)

4


81,2


78


9  х 8+6


9


104,4


12  х 6+6


7


81,2


24 х 3+9 (1)





81


9  х 9






12  х 6+9



















12  х 7








24  х 3+15



4



92,8


87


9  х 9+6


10


116







24  х 3+18






90


9  х 10






12  х 7+6


8


92,8









Примечание.  В табл. 4-6 в скобках указан угол гибки отвода I типа.

Таблица 5

Вставки из отводов с углом гибки, кратным ,

для трубопроводов диаметром 1020 мм












Угол вставки


Состав отводов

типа 1 для вставки

вида А


Число отво- дов в встав- ке


Длина вста- вки,

м


Состав

отводов

типа 2 для вставки

вида Б


Число отво- дов в встав- ке


Длина встав- ки,

м


Состав отводов

типов 1 и 3 для вставки вида В


Число отво- дов в вста- вке


Длина вста- вки,

м


















6


6


1


11,6


6


1


11,6






9


9






9

















12







1


23,2


15


9  +  6


2


23,2







15






18


9  х  2






12  +  6






18













12  +  9


2


23,2


21






24


9  х  2+6


3


34,8


12  х  2











27


9  х  3











21  +  6(1)

2


34,8









12  х 2+6


3


34,8


21  +  9(1)





33


9  х 3+6


4


46,4


12  х 2+9











36


9  х 4






12  Х 3







21  +  15

21  +  18

































12  х 3+6






21  х 2


2


46,4


42


9  х 4+6


5


58


12  х 3+9


4


46,4


(1)





45


9  х 5






12  х 4






21  х 2+ 6(1)

3


58














21  х 2+9(1)





51


9  х 5+6


6


69,6


12  х 4+6












54


9  х 6






12  х 4+9


5


58


21  х 2+15













12  х 5






21  х 2+18


3


69,6


60


9  х 6+6


7


81,2







21  х 3






63


9  х 7






12  х 5+6






(1)












12  х 5+9


6


69,6


21  х 3+6 (1)

4


81,2


69


9  х 7+6


8


92,8


12  х 6






21  х 3+9 (1)






72


9  х 8























12  х 6+6






21  х 3+15






78


9  х 8+6


9


104,4


12  х 6+9


7


81,2


21  х 3+18


4


92,8


81


9  х 9






12  х 7






21  х 4


















(1)





87


9  х 9+6


10


116


12  х 7+6


8


92,8


21  х 4+6 (1)

5


104,4


90


9  х 10




















Таблица 6

Вставки из отводов с углом гибки, кратным ,

для трубопроводов диаметром 1220 и 1420 мм












Угол вста- вки


Состав отводов

типа 1 для вставки

вида А


Число отво- дов в встав- ке


Длина встав- ки,

м


Состав отводов типа 2 для вставки

вида Б


Число отво- дов в вста- вке


Длина вста- вки,

м


Состав отводов

типа 3 и 1 для вставки вида В


Число отво- дов в вста- вке


Длина вста- вки,

 м


















6


6


1


11,6


6


1


11,6



1


23,2









9






12






12


6  х 2


2


23,2







15













9 + 6


2


23,2







18


6  х  3


3


34,8


9 х 2






15  + 6 (1)

2


34,8



















24


6  х 4


4


46,4


9  х  2+6


3


34,8


15 + 12


2


46,4









9  х 3






15  х 2






30


6  х 5


5


58




















9 х 3+6


4


46,4


(1)


3



58


36


6  х 6


6


69,6


9  х 4






15  х 2+6 (1)

























42


6 х 7


7


81,2



















9 х 4+6


5


58


15 х 2+ 12


3


69,6


48


6  х 8


8


92,8


9  х 5






15  х 3










9



104,4







(1)





54


6  х 9






9  х 5+6


6


69,6


15  х 3+6 (1)

4


81,2









9  х 6











60


6  х 10


10


116







15  х 3+12


4


92,8










9  х 6+6


7


81,2


15  х 4






66


6  х 11


11


127,6


9  х 7






(1)









12



139,2







15  х 4+6 (1)


5


104,4


72


6  х 12






9  х 7+6


8


92,8











13



150,8


9  х 8






15  х 4+12


5


116


78


6  х 13











15  х 5










14



162,4


9  х 8+6


9


104,4


(1)



6



127,6


84


6  х 14






9  х 9






15  х 5+6(1)











15



174





10



116




6



139,2


90


6  х 15






9  х 9+6



9  х 10







15  х 5+12



15  х 6









Текст документа сверен по:

официальное издание

Госстрой СССР —  М.: Издательство

стандартов, 1982


  |       |    Часть 3
