ГОСТ 25912.1-91


Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО

НАПРЯЖЕННЫЕ ПАГ-14 ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

Конструкция

Reinforced concrete prestressed slabs

PAG-14 for aerodrome pavement.

Structure


ОКП 58 6711

          Дата введения 1992-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР

РАЗРАБОТЧИКИ:  Б.И.Демин, канд. техн. наук (руководитель темы); В.А.Долинченко, канд. техн. наук; Н.Б.Васильев, канд. техн. наук; К.Д.Жуков; В.М.Скубко


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8


3.  ВЗАМЕН ГОСТ 25912.1-83


4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



            Обозначение НТД, на который

                             дана ссылка



                            Номер пункта


        ГОСТ 25912.0-91



        ГОСТ 25912.4-91

      1; 3



    табл. 2; 8




Настоящий  стандарт распространяется на предварительно напряженные железобетонные плиты ПАГ-14 размерами в плане 6х2 м и толщиной 14 см, изготовляемые из тяжелого бетона и предназначенные для устройства сборных аэродромных покрытий, и устанавливает конструкцию указанных плит.


1.  Форма плит — по ГОСТ 25912.0.


2.  Технические показатели плит приведены в табл. 1.




Таблица 1









Марка

плиты


Напрягаемая

продольная

арматура


Класс бетона по

прочности


Объем

бетона

на


Расход арматуры на плиту, кг





на плиту


на растяжение

при изгибе


на

сжатие


плиту,

м




Напрягаемой


Ненапрягаемой


Итого


 ПАГ-14V



 10D14АтV

 10D14АV





















   72,6







  70,4


  143,0



 ПАГ-14IV





 10D14АтIVC

 10D14АтIV

 10D14АIV





    3,6





  В25






   1,68


   75,6











  146,0


 ПАГ-14V-1



 12D12АтV

 12D12АV





















   64,0







  70,6


  134,6



ПАГ-14IV-1





 12D12АтIVC

 12D12АтIV

 12D12АIV



















   66,6











  137,2



Примечания:


1.  Расход напрягаемой арматуры и общий расход арматуры на плиту приведены:

над  чертой — теоретический при условной длине стержней напрягаемой арматуры, равной 6000 мм;

под  чертой — с учетом выпусков напрягаемой арматуры для ее захвата при натяжении, длина которой принята 6250 мм.

Дополнительный  расход металла на изготовление анкеров для временного закрепления напрягаемой арматуры на упорах формы составляет 2,0 кг на плиту.


2.  Расход напрягаемой арматуруры и общий расход арматуры на плиту уточняют с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.


3.  Плиты должны удовлетворять всем требованиям ГОСТ 25912.0 и настоящего стандарта.


4.  Армирование плит с напрягаемой продольной арматурой диаметром 14 мм должно соответствовать приведенному на черт. 1, плит с напрягаемой продольной арматурой диаметром 12 мм — на черт. 2.


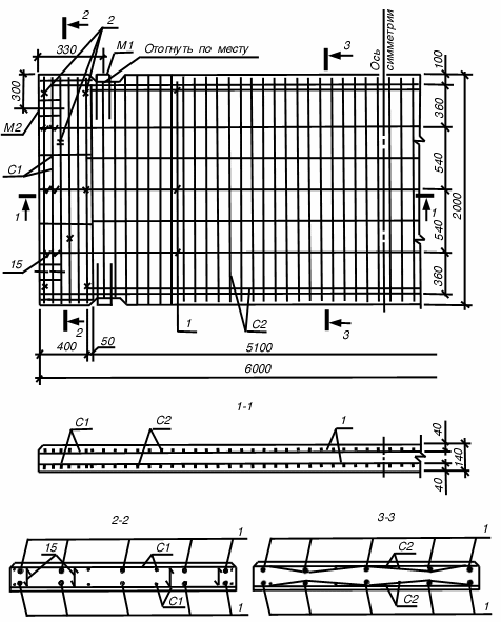

1 — напрягаемая арматура; 2 — крепление сеток С1

Черт. 1

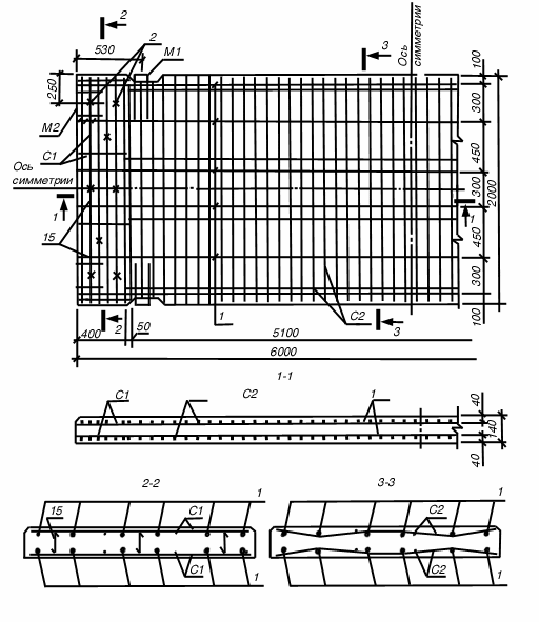

1 — напрягаемая арматура; 2 — крепление сеток С1

Черт. 2

5.  Верхние и нижние арматурные сетки С1 следует крепить скобами К1 (поз. 16).

Средние  сетки С2 закрепляют путем переплетения с напрягаемой продольной арматурой (сеч. 3-3) или скобами К4 диаметром 3 мм, устанавливаемыми по длине сетки через 100 см и в три ряда по ее ширине через 80 см.


6.  Номинальная толщина защитного слоя бетона до арматуры:

32  мм — для нижней и верхней напрягаемой продольной арматуры;

23  мм — для стержней сетки С1;

27  мм — для стержней сетки С2.

При  закреплении сетки С2 путем переплетения ее с напрягаемой арматурой толщину защитного слоя бетона до стержней сетки С2 определяют исходя из схем, приведенных на черт. 1 и 2 (сеч. 3-3).


7.  Спецификация арматурных и монтажно-стыковых изделий, а также выборка арматурной стали на плиту приведены в табл. 2.


8.  Арматурные и монтажно-стыковые изделия — по ГОСТ 25912.4.


                                                     Таблица 2







Арматурные и монтажно-стыковые изделия


Число

изделий


Выборка арматурной стали на плиту




на плиту


Сечение


Общая длина, м


Масса, кг


 Сетка С1



   4



D8АIII

D5ВрI



    47,52

     6,48

 18,80

  0,92


 Сетка С2



   2

D5ВрI

   245,44

 35,34




 Монтажно-

стыковые



  М1

   4



D20АI

D10АI

     3,20

     2,00

  7,92

  1,24


изделия





  М2



   4

D16АI

D5ВрI



     2,56

     1,80

  4,04

  0,28


Спираль (поз. 15)



   20

D3ВрI

    25,00

  1,30


Скоба К1 (поз



 16)

   16

D5ВрI

     3,52

  0,51


Примечания:


1.  В плитах с напрягаемой продольной арматурой диаметром 12 мм число спиралей (поз. 15) на плиту — 24.


2.  При креплении сеток С2 скобами К4 их число на плиту — 18, расход стали — 0,22 кг на плиту.


3.  При применении арматурной стали класса Ат-IIIС ее диаметр и расход стали следует принимать одинаковым с арматурной сталью класса А-III.


4.  По согласованию с потребителем допускается замена монтажно-стыковых изделий М2 на М2а или М2б по ГОСТ 25912.4 или на изделия другой конструкции при условии обеспечения эксплуатационных качеств аэродромного покрытия.




Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1991
