ГОСТ 25912.4-91
Группа Ж 33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ
ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ
Конструкция
Structure fittings and mounting products
of reinforced concrete alabs for aerodrome pavement.
Structure
ОКП 58 6711
Дата введения 1992-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР
РАЗРАБОТЧИКИ Б.И.Демин, канд.техн.наук (руководитель темы); В.А.Долинченко, канд. техн.наук; Н.Б.Васильев, канд.техн.наук; В.А.Кульчицкий, канд.техн.наук; К.Д.Жуков; Л.Б.Пчелкина; В.М.Скубко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 N 8
3. ВЗАМЕН ГОСТ 25912.3-83
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
———————————————————-
Обозначение НТД, на который ¦ Номер пункта
дана ссылка ¦
——————————+—————————
ГОСТ 103-76 ¦ 3
ГОСТ 535-88 ¦ 3
ГОСТ 14098-85 ¦ 4
ГОСТ 25912.0-91 ¦ 6
ГОСТ 25912.1-91 ¦ Вводная часть; 7
ГОСТ 25912.2-91 ¦ Вводная часть; 7
ГОСТ 25912.3-91 ¦ Вводная часть; 7
СНиП 2.01.01-82 ¦ 3
Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, — ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.
1. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий — на черт. 2.
Черт. 1
В скобках указаны размеры для М4 и М4б

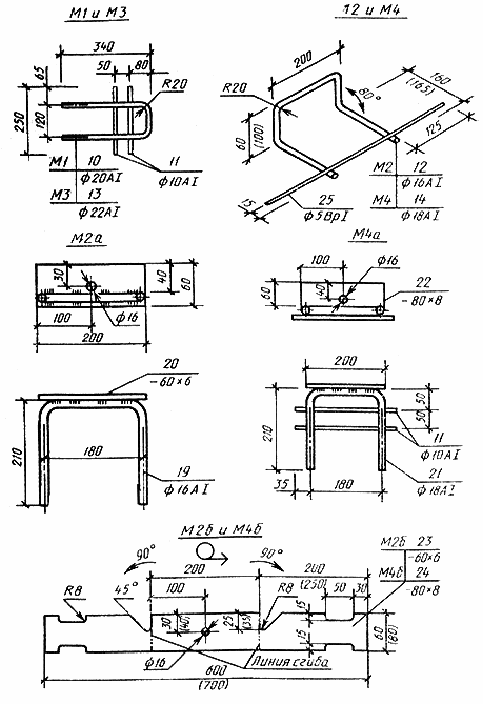

Черт. 2
2. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.
Таблица 1
|
|
|
|
|
|
|
|
|
|
| Марка изделия
| Позиция
| Сечение
| Длина, м
| Число
| Общая длина,
| Выборка стали на изделие
| ||
|
|
|
|
|
| м
| Сечение
| Длина, м
| Масса, кг
|
|
| 2
|
| 1980
| 6
| 11,88
|
| 11,88
| 4,70
|
| С1
| 3
|
| 405
| 4
| 1,62
|
| 1,62
| 0,23
|
|
|
| Итого:
| 4,93
| |||||
|
С2
| 4
|
| 1960
| 52
| 101,92
|
| 122,72
| 17,67
|
|
| 5
|
| 5200
| 4
| 20,80
|
|
|
|
|
| 6
|
| 1980
| 10
| 19,80
|
| 19,80
| 12,22
|
| С3
| 7
|
| 750
| 4
| 3,00
|
| 3,00
| 0,43
|
|
|
| Итого:
| 12,65
| |||||
|
С4
| 8
|
| 4500
| 4
| 18,00
|
| 106,20
| 15,29
|
|
| 4
|
| 1960
| 45
| 88,0
|
|
|
|
|
С5
| 4
|
| 1960
| 76
| 148,96
|
| 167,20
| 24,08
|
|
| 9
|
| 4560
| 4
| 18,24
|
|
|
|
| Спираль
| 15
|
| 1250
| 1
| 1,25
|
| 1,25
| 0,065
|
| К1
| 16
|
| 220
|
| 0,22
|
| 0,22
| 0,032
|
| К2
| 17
|
| 260
|
| 0,26
|
| 0,26
| 0,037
|
| К3
| 18
|
| 280
|
1
| 0,28
|
| 0,28
| 0,040
|
| К4
| 26
|
| 210
|
| 0,21
|
| 0,21
| 0,011
|
| К5
| 27
|
| 250
|
| 0,25
|
| 0,25
| 0,013
|
| К6
| 28
|
| 270
|
| 0,27
|
| 0,27
| 0,014
|
Примечания:
1. В арматурной сетке С3 допускается замена стержней поз. 6 10
10АII на 158АII или 158АIII с шагом стержней в сетке 50 мм.
2. При применении в сетках арматурной стали класса Ат-IIIС ее диаметр, длину и расход стали следует принимать одинаковыми с арматурной сталью класса А-III.
Таблица 2
|
|
|
|
|
|
|
|
|
|
|
|
| Марка изделия
| Позиция
| Сечение
| Длина, м
| Число
| Общая длина,
| Выборка стали на изделие
| ||||
|
|
|
|
|
| м
| Сечение
| Длина, м
| Масса, кг
| ||
|
| 10
|
| 800
| 1
| 0,80
|
| 0,80
| 1,98
| ||
| М1
| 11
|
| 250
| 2
| 0,50
|
| 0,50
| 0,31
| ||
|
|
| Итого:
| 1,91
| |||||||
|
| 12
|
| 640
| 1
| 0,64
|
| 0,64
| 1,01
| ||
| М2
| 25
|
| 450
| 1
| 0,45
|
| 0,45
| 0,065
| ||
| | | Итого:
| 1,08
| |||||||
| | 13
|
| 800
| 1
| 0,80
|
| 0,80
| 2,38
| ||
| М3
| 11
|
| 250
| 2
| 0,50
|
| 0,50
| 0,31
| ||
|
|
| Итого:
| 2,69
| |||||||
|
| 14
|
| 730
| 1
| 0,73
|
| 0,73
| 1,46
| ||
| М4
| 25
|
| 450
| 1
| 0,45
|
| 0,45
| 0,07
| ||
|
|
| Итого:
| 1,53
| |||||||
|
| 19
|
| 600
|
1
| 0,60
|
| 0,60
| 0,95
| ||
| М2а
| 20
| -60х6
| 200
|
| 0,20
| -60х6
| 0,20
| 0,57
| ||
|
|
| Итого:
| 1,52
| |||||||
|
| 11
|
| 250
| 2
| 0,50
|
| 0,50
| 0,31
| ||
|
М4а
| 21
|
| 600
|
1
| 0,60
|
| 0,60
| 1,20
| ||
| | 22
| -80х8
| 200
|
| 0,20
| -80х8
| 0,20
| 1,00
| ||
| | | Итого:
| 2,51
| |||||||
| М2б
| 23
| -60х6
| 600
| 1
| 0,60
| -60х6
| 0,60
| 1,70
| ||
| М4б
| 24
| -80х8
| 700
| 1
| 0,70
| -80х8
| 0,70
| 3,52
| ||
Примечание. Допускается изготовление стыковых изделий М2 и М4 без поз. 25, если применяемый способ крепления этих изделий в форме обеспечивает их проектное положение в плите.
3. Монтажно-стыковые изделия следует изготовлять из арматурной стали класса А-I марок Ст3пс и Ст3сп. Для плит, предназначенных для применения в районах с расчетной температурой наиболее холодной пятидневки (СНиП 2.01.01) ниже минус 40 °С, а также плит, погрузочно-разгрузочные работы с которыми или монтаж их возможны при температуре ниже минус 40 °С, применение стали марки Ст3пс не допускается. Марку арматурной стали оговаривают в заказе плит.
Для монтажно-стыковых изделий М2а, М2б, М4а и М4б следует применять стальную полосу общего назначения нормальной точности прокатки по ГОСТ 103 из стали Ст3пс5-1, свариваемой. Полоса должна удовлетворять требованиям ГОСТ 535.
4. Соединения стержней — по ГОСТ 14098.
5. В сетках должны быть сварены все пересечения стержней.
6. Технические требования, правила приемки и методы контроля арматурных и монтажно-стыковых изделий — по ГОСТ 25912.0.
7. Применение арматурных и монтажно-стыковых изделий в плитах ПАГ — по ГОСТ 25912.1 — ГОСТ 25912.3.
