ГОСТ 5087-80
Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РУЧКИ ДЛЯ ОКОН И ДВЕРЕЙ
Типы и основные размеры
Window and door handles.
Types and main dimensions
ОКП 49 820
Дата введения 1981-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Министерством промышленности строительных материалов СССР Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
Н.А. Косарев, А.А. Зуев (руководители темы), В.А. Бондарева, Н.Н. Попкова
ВНЕСЕН Министерством промышленности строительных материалов СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13.12.79 № 243
3. ВЗАМЕН ГОСТ 5087-72
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|
Обозначение НТД, на который дана ссылка
| Номер пункта
|
ГОСТ 538-88
| 3,7
|
ГОСТ 1145-80
| 2,6
|
ГОСТ 1146-80
| 2,6
|
ГОСТ 17474-80
| 5
|
ГОСТ 17475-80
| 5
|
5. ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на ручки-скобы и ручки-кнопки для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры ручек должны соответствовать указанным на черт. 1-3 и в табл. 2.
Условные обозначения типов, типоразмеров и наименования ручек, рекомендуемая область их применения приведены в табл. 1.
Форму ручек стандартом не устанавливают.
Таблица 1
|
|
|
|
Условное обозначение типа
|
Типоразмер
|
Рекомендуемая область применения
| Номер чертежа
|
Ручки-скобы
| |||
| РС-80
| Для окон и балконных дверей жилых зданий
| 1
|
| РС-100
| Для окон и внутренних дверей зданий
| 1
|
| РС 140
| Для входных дверей в квартиры и внутренних дверей и окон общественных зданий
| 1
|
| РС 200
| Для входных дверей в здания
| 1
|
| РС 250
| То же
| 1
|
| РС 300
| "
| 1
|
| РС 400
| "
| 1
|
| РС 500
| "
| 1
|
| РС 600
| "
| 1
|
Ручки-кнопки
| |||
| —
| Для внутренних дверей жилых зданий и дверей санузлов
| 2
|
| —
| Для внутренних дверей жилых зданий
| 3
|

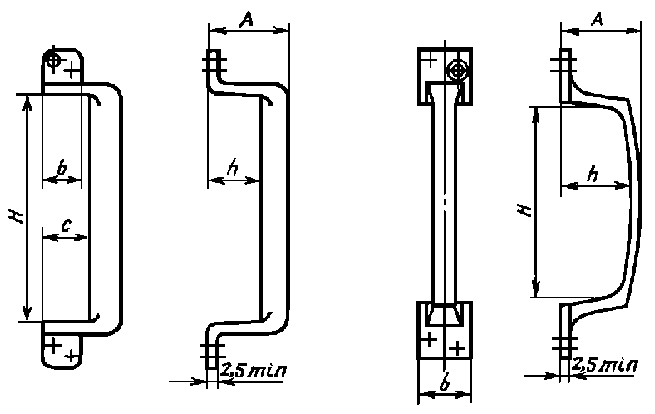

Ручка-скоба типа РС
Исполнение 1 Исполнение 2
Черт. 1
Таблица 2
Размеры в мм
|
|
|
|
|
|
|
|
Типо- размер
| ±5
| | | | | Шуруп по ГОСТ 1145 или ГОСТ 1146
| |
| | | | не более
| Размер
| Кол.
| |
РС 800
| 80
| 35-48
| 25-35
| 30
| 35
| 1-425 или 3-4 25
| 4
|
РС 100
| 100
| 35-48
| 25-35
| 30
| 35
| 1-425 или 3-4 25
| 4
|
РС 140
| 140
| Не нор- мируется
| 40-45
| 40
| 40
| 1-425 или 3-4 25
| 4
|
РС 200
| 200
| То же
| Не менее 40
| 45
| 45
| 1-440 или 3-4 40
| 4
|
РС 250
| 250
| "
| То же
| 55
| 55
| 1-440 или 3-4 40
| 4-8
|
РС 300
| 300
| "
| "
| 80
| 55
| 1-540 или 3-5 40
| 6-8
|
РС 400
| 400
| "
| Не менее 50
| 80
| 65
| 1-540 или 3-5 40
| 6-8
|
РС 500
| 500
| "
| То же
| 80
| 80
| 1-540 или 3-5 40
| 6-8
|
РС 600
| 600
| "
| "
| 80
| 80
| 1-540 или 3-5 40
| 6-8
|
Примечание. Лапки для ручек-скоб типоразмеров РС 80 и РС 100 допускается изготовлять толщиной не менее 2 мм.
Пример условного обозначения ручки-скобы типоразмера РС 80, исполнения 1:
РС 80-1 ГОСТ 5087-80

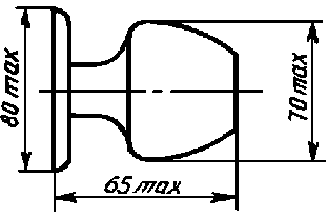

Ручка-кнопка типа РК1
Черт. 2
Условное обозначение:
РК1 ГОСТ 5087-80

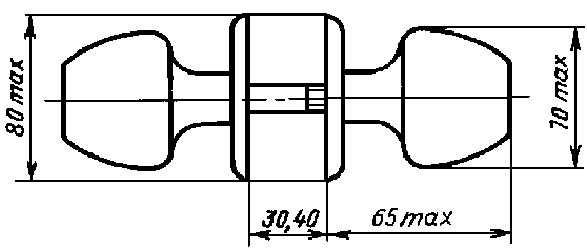

Ручка-кнопка типа РК2
Черт. 3
Шурупы 1-425 или 3-425 по ГОСТ 1145 или ГОСТ 1146 (2-4 шт.).
Условное обозначение:
РК2 ГОСТ 5087-80
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, транспортирование, хранение и гарантийный срок эксплуатации ручек должны соответствовать требованиям ГОСТ 538 и настоящего стандарта.
4. Ручки-скобы типоразмеров РС 80, РС 100 и РС 140, как правило, необходимо изготавливать исполнения 1.
5. Ручки-скобы типоразмеров РС 250 — РС 600 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с винтами по ГОСТ 17474 или ГОСТ 17475 в количестве 4-6 шт.
6. Ручки-кнопки типа РК1 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с шурупом 1-320 или 3-320 по ГОСТ 1145 или ГОСТ 1146.
7. Ручки должны иметь защитно-декоративное покрытие по ГОСТ 538.
Вид покрытия должен назначаться в зависимости от установленной группы условий эксплуатации:
Л — для ручек РС 140, РК1, РК2;
С " " РС 80, РС 100, РС 200, РС 250, РС 300, РС 400, РС 500, РС 600.
Текст документа сверен по:
официальное издание
Скобяные изделия: Сб. ГОСТов. —
М.: Издательство стандартов, 1993
