ГОСТ 28778-90 от 1991-07-01 Болты самоанкерующиеся распорные для строительства Технические условия

Автор: | 17.02.2015

ГОСТ 28778-90

Группа Г31


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


Болты самоанкерующиеся распорные для строительства

Технические условия

Self-anchoring expansion bolts for building.

Specifications

ОКП  12 8000

     Дата введения 1991-07-01


Информационные данные


1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству Госстроя СССР

РАЗРАБОТЧИКИ


Ю.К.Жебелев, канд. техн. наук (руководитель темы); Р.А.Каграманов, канд. техн. наук; Б.А.Старшев; В.А.Вальков; В.П.Сахарчук; В.П.Манин; В.В.Баконин

2.  УТВЕРЖДЕН И ВВЕДЕН в действие Постановлением Государственного строительного комитета СССР от 04.12.90 № 106


3.  Срок первой проверки — 1993 г.


4.  Авторское свидетельство № 1287692. Патент ФРГ № 3720740


5.  Введен впервые


6.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)









Обозначение НТД, на который дана ссылка




Номер пункта






ГОСТ 2.601-68





1.17


ГОСТ 9302-88


3.3


ГОСТ 9.303-84


1.11


ГОСТ 9.306-85


1.11


ГОСТ 503-81


1.10


ГОСТ 1759.0-87


1.6


ГОСТ 1759.1-82


1.6


ГОСТ 1759.4-87


1.2, 1.6


ГОСТ 6402-70


1.13


ГОСТ 6958-78


1.13


ГОСТ 15150-69


Вводная часть,

4.2


ГОСТ 16093-81


1.7


ГОСТ 18160-72


1.16


ГОСТ 24379.0-80


1.2




Настоящий  стандарт распространяется на стальные самоанкерующиеся распорные болты (далее — БСР), с заклинивающим элементом (ЗЭ) видов климатических исполнений У3.1, У3 и УХЛЗ по ГОСТ 15150, предназначенные для закрепления деталей строительных конструкций, трубопроводов, оборудования и др. к бетонным, железобетонным и кирпичным конструкциям зданий и сооружений.

1. Технические требования

1.1.  БСР должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

1.2.  Детали БСР вида климатического исполнения У3.1 должны изготавливаться из сталей, применяемых для болтов класса прочности 4.6 и выше по ГОСТ 1759.4, а исполнений У3 и УХЛЗ — из сталей, применяемых для фундаментных болтов, по ГОСТ 24379.0.


1.3.  Конструкция и основные размеры БСР должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1

Размеры, мм












Типо- размер БСР



Код ОКП



Номи- нальный диаметр резьбы d



Диаметр головки D

+1,0



Длина болта L



Дли- на

ЗЭ

Н



Теорети- ческая масса

1000 шт., кг






М6х65




12 8000 0001




6




9,0




65




45




31,92




М8х85


12 8000 0002


8


11,0


85


60


60,92




М10х100


12 8000 0003


10


13,0


100


70


90,61




М12х110


12 8000 0004


12


15,0


110


75


134,02




М16х150


12 8000 0004


16


19,0


150


100


192,29




М20х200


12 8000 0005


20


23,0


200


125


456,90




М22х250


12 8000 0006


22


25,0


250


150


740,6





М24х300


12 8000 0007


24


27,0


300


180


1159,52

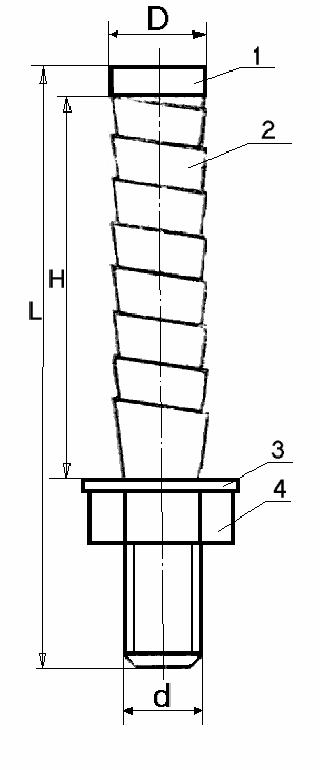

БСР



1 — болт; 2 — ЗЭ; 3 — шайба; 4 — гайка;

Черт.1

При  технико-экономическом обосновании допускается изменение длины болтов и ЗЭ.

Пример  условного обозначения самоанкерующегося распорного болта диаметром резьбы d = 8 мм, длиной L = 85 мм исполнения У3:


БСР 8х85 У3 ГОСТ 28778-90

1.4.  Конструкция и размеры болта, входящего в состав БСР, должны соответствовать указанным на черт. 2 и в табл. 2.



Болт


Черт. 2


Таблица 2

Размеры, мм










Типоразмер БСР




d




L




D




+1,0



h, не более








Теоретическая масса 1000 шт., кг




М6х65



6



65



9,0



5



30



16,47


М8х85


8


85


11,0


5


35


35,22


М10х100


10


1000


13,0


5


45


60,24


М12х110


12


110


15,0


5


50


100,18


М16х150


16


150


19,0


5


70


152,12


М20х200


20


200


23,0


5


100


408,61


М22х250


22


250


25,0


5


110


590,58


М24х300


24


300


27,0


5


150


1099,52


1.5.  Увеличение длины L допускается при соответствующем увеличении длины резьбы , указанной в табл. 2.

1.6.  Требования к стержню и резьбе болта должны соответствовать ГОСТ 1759.0, ГОСТ 1759,1, ГОСТ 1759.4.


1.7.  Поле допуска резьбы — 6g или 8g по ГОСТ 16093.


1.8.  Остальные требования не нормируются.


1.9.  Конструкция и размеры ЗЭ, входящего в состав БСР, должны соответствовать указанным на черт. 3 и в табл. 3.



ЗЭ



Черт. 3


Таблица 3

Размеры, мм















Типораз- мер БСР



d



D



H



b



t



S



Теорети- ческая масса,

1000 шт., кг
















Номин.

Пред. откл.








М6х65




6,2


9,8


45


10


6,0


+3,0


0,6


15,45




М8х85


8,2


11,8


60


12


7,0


+3,0


0,8


25,70




М10х100


10,2


13,8


70


12


7,0


+3,0


0,8


30,30




М12х110


12,2


15,8


75


14


8,0


+5,0


0,8


34,20




М16х150


16,2


19,8


100


14


8,0


+5,0


0,9


40,17




М20х200


20,2


23,8


125


16


9,0


+6,0


1,0


48,29




М22х250



22,2


25,8


150


16


9,0


+6,0


1,0


50,02




М24х300


24,2


27,8


180


20


11,0


+8,0


1,2


60,22



1.10.  ЗЭ представляет собой спираль, навитую из ленты по ГОСТ 503.


1.11.  БСР по согласованию с заказчиком могут покрываться цинковым хроматированием (Ц. хр.) или кадмиевым хроматированием (Кд. хр.) по ГОСТ 9.306. При технико-экономическом обосновании допускаются другие виды металлических антикоррозионных покрытий по ГОСТ 9.303.


1.12.  Расчетная нагрузка на БСР не должна превышать 0,6 металла, из которого изготовлены болты.

1.13.  БСР поставляют в сборе: болт, заклинивающий элемент, плоская шайба по ГОСТ 6958, гайка по ГОСТ 6402.


1.14.  Объем партии и тип тары — по согласованию с заказчиком, но не более 1 т.


1.15.  Каждая партия БСР должна быть снабжена паспортом, в котором указывают:

номер  и дату заполнения документа;

номер  партии;

массу  партии нетто;

копию  сертификатов на материалы, из которых изготовлены БСР.


1.16.  Маркировка и упаковка БСР — по ГОСТ 18160.


1.17.  К каждой упаковке должна быть прикреплена этикетка по ГОСТ 2.601.



2. Приемка

При  приемке БСР контролю подвергают выборку не менее 10% объема партии БСР. При приемке проверяют комплектность, внешний вид, геометрические параметры, качество покрытия и сертификаты на материалы деталей БСР.


3. Методы контроля

3.1.  Геометрические параметры болтов и ЗЭ проверяют с помощью шаблонов или универсальных измерительных приборов.


3.2.  Контроль БСР в сборе производят визуально путем сравнения их с образцом-эталоном.


3.3.  Методы проверки качества покрытий — по ГОСТ 9.302.



4. Транспортирование и хранение

4.1.  Доставка БСР допускается транспортом любого вида.


4.2.  Хранение БСР — по группе условий хранения 2 по ГОСТ 15150.



5. Указания по применению

5.1.  БСР устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже В15 или марки М150.


5.2.  Для закрепления БСР в несущей конструкции сверлят отверстие глубиной, обеспечивающей выступление резьбового конца болта, достаточной для закрепления конструкции, и диаметром, превышающим не более чем на 2 мм диаметр заклинивающего элемента (черт. 4).



Сверление отверстия

Черт. 4

5.3.  БСР устанавливают в образованное отверстие головкой болта вперед. Перед установкой БСР следует убедиться, что ЗЭ широкой частью витков обращен в сторону головки болта.


5.4.  На стержень болта устанавливают инвентарную втулку. Постукиванием молотка по свободному торцу втулки осаживают ЗЭ до прекращения осадки (черт. 5). Затем втулку снимают со стержня болта.



Осаживание ЗЭ

Черт.5


5.5.  На выступающий резьбовой конец болта с помощью шайбы и гайки закрепляют детали строительных конструкций, трубопроводов, различного оборудования и др. (черт. 6).


Закрепление деталей строительных конструкций

Черт. 6

5.6.  Для обеспечения несущей способности БСР к гайке прикладывают крутящий момент затяжки, превышающий 20% расчетного.




Текст документа сверен по:

официальное издание

Госстрой СССР —

М.: Издательство стандартов, 1991
